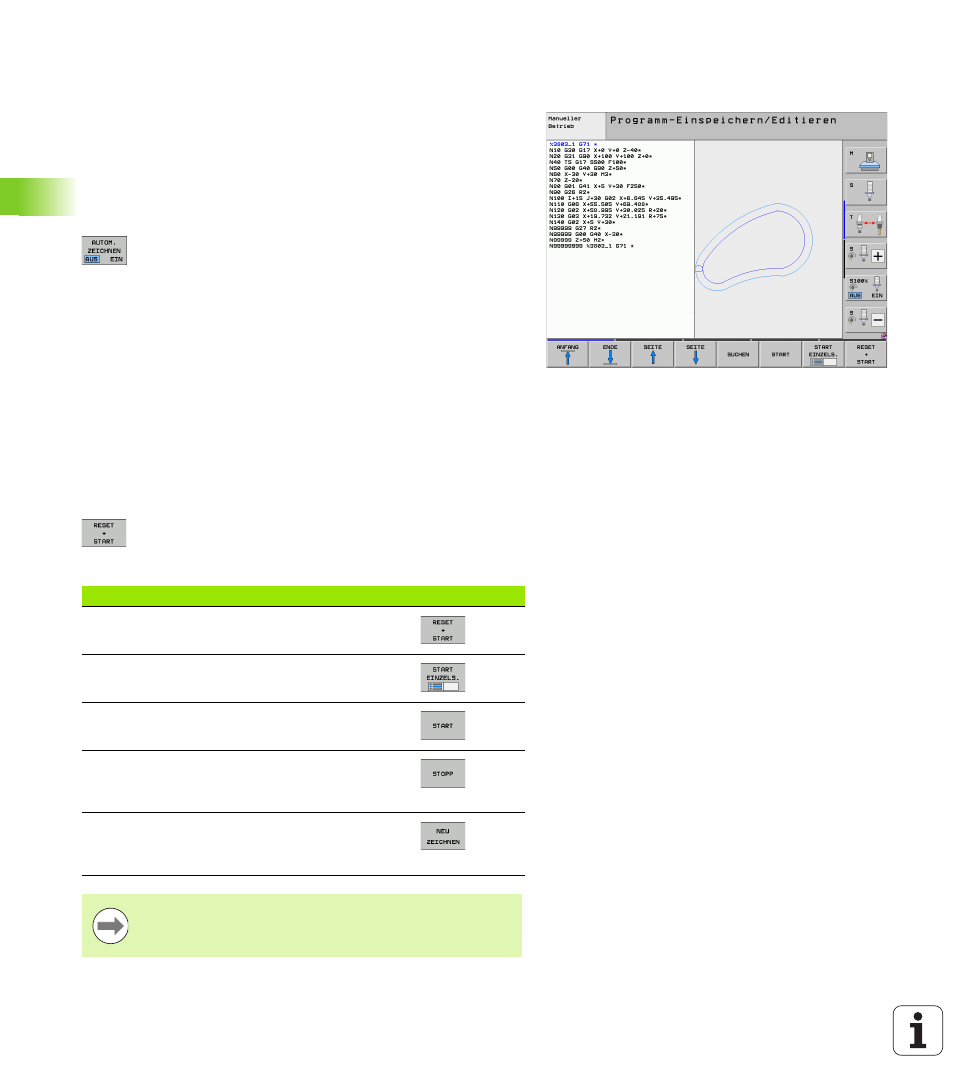

4.4 Programmier-Grafik
Programmier-Grafik mitführen/nicht mitführen
Während Sie ein Programm erstellen, kann die TNC die
programmierte Kontur mit einer 2D-Strichgrafik anzeigen.
 Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM +
GRAFIK drücken
 Softkey AUTOM. ZEICHNEN auf EIN setzen.
Während Sie die Programmzeilen eingeben, zeigt die
TNC jede programmierte Bahnbewegung im Grafik-
Fenster rechts an
Wenn die TNC die Grafik nicht mitführen soll, setzen Sie den Softkey
AUTOM. ZEICHNEN auf AUS.
AUTOM. ZEICHNEN EIN zeichnet keine Programmteil-
Wiederholungen mit.
Programmier-Grafik für bestehendes Programm
erstellen
 Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die
gewünschte Satz-Nummer direkt ein
 Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen:
Funktion Softkey
Programmier-Grafik vollständig erstellen
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen oder nach
RESET + START vervollständigen
Programmier-Grafik anhalten. Dieser Softkey
erscheint nur, während die TNC eine
Programmier-Grafik erstellt
Programmier-Grafik neu zeichnen, wenn z.B.
durch Überschneidungen Linien gelöscht
wurden
Die Programmiergrafik verrechnet keine
Schwenkfunktionen, die TNC gibt in solchen Fällen ggf.
eine Fehlermeldung aus.
