98 Programmieren: Grundlagen, Datei-Verwaltung
3.1 Gr
undlag
en
Bezugspunkt wählen
Eine Werkstück-Zeichnung gibt ein bestimmtes Formelement des
Werkstücks als absoluten Bezugspunkt (Nullpunkt) vor, meist eine
Werkstück-Ecke. Beim Bezugspunkt-Setzen richten Sie das
Werkstück zuerst zu den Maschinenachsen aus und bringen das
Werkzeug für jede Achse in eine bekannte Position zum Werkstück.
Für diese Position setzen Sie die Anzeige der TNC entweder auf Null
oder einen vorgegebenen Positionswert. Dadurch ordnen Sie das
Werkstück dem Bezugssystem zu, das für die TNC-Anzeige bzw. Ihr
Bearbeitungs-Programm gilt.
Gibt die Werkstück-Zeichnung relative Bezugspunkte vor, so nutzen
Sie einfach die Zyklen zur Koordinaten-Umrechnung (siehe Benutzer-
Handbuch Zyklenprogrammierung, Zyklen zur Koordinaten-
Umrechnung).
Wenn die Werkstück-Zeichnung nicht NC-gerecht bemaßt ist, dann
wählen Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt,
von dem aus sich die Maße der übrigen Werkstückpositionen
möglichst einfach ermitteln lassen.
Besonders komfortabel setzen Sie Bezugspunkte mit einem
Tastsystem von HEIDENHAIN. Siehe Benutzer-Handbuch
Tastsystem-Zyklen „Bezugspunkt-Setzen mit Tastsystemen“.

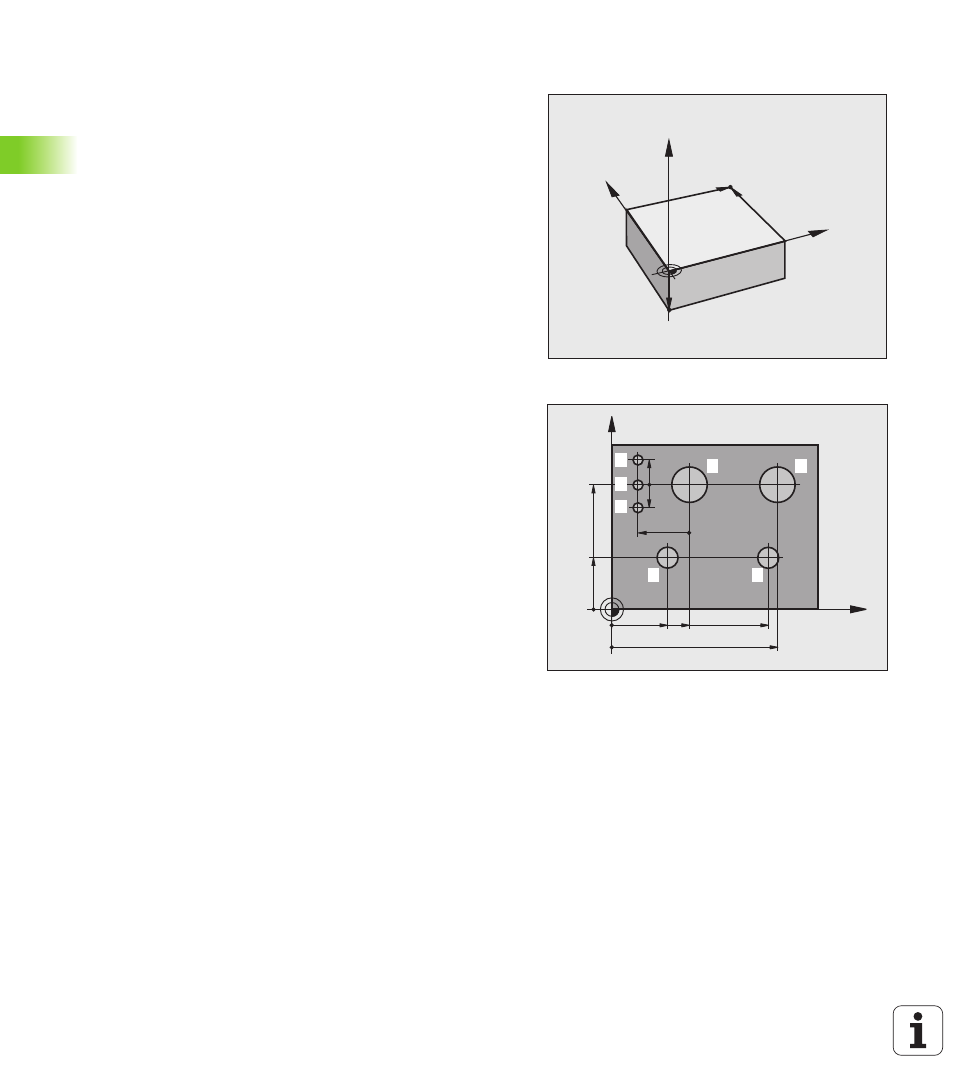

Beispiel
Die Werkstück-Skizze zeigt Bohrungen (
1 bis 4 ), deren Bemaßungen
sich auf einen absoluten Bezugspunkt mit den Koordinaten X=0 Y=0
beziehen. Die Bohrungen ( 5 bis 7 ) beziehen sich auf einen relativen
Bezugspunkt mit den absoluten Koordinaten X=450 Y=750. Mit dem
Zyklus NULLPUNKT-VERSCHIEBUNG können Sie den Nullpunkt
vorübergehend auf die Position X=450, Y=750 verschieben, um die
Bohrungen ( 5 bis 7 ) ohne weitere Berechnungen zu programmieren.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450 900
950
150
-150
750
0
30
0±
0,
1
2 1
3 4
7
6
5
