Kreisbahn G16 mit tangentialem Anschluss

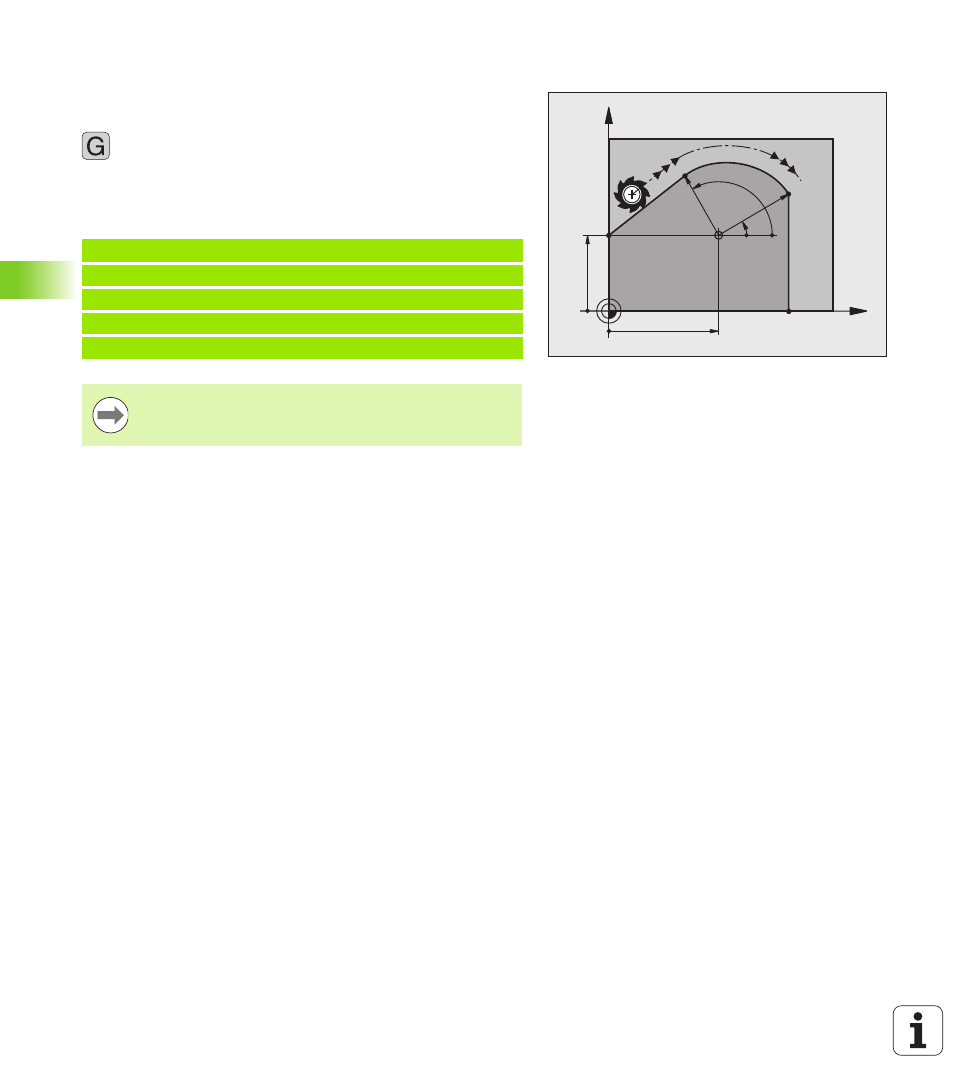

Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
 Polarkoordinaten-Radius R : Abstand des Kreisbahn-
Endpunkts zum Pol I, J
 Polarkoordinaten-Winkel H
: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Der Pol ist nicht Mittelpunkt des Konturkreises!
