HEIDENHAIN iTNC 530 243
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)

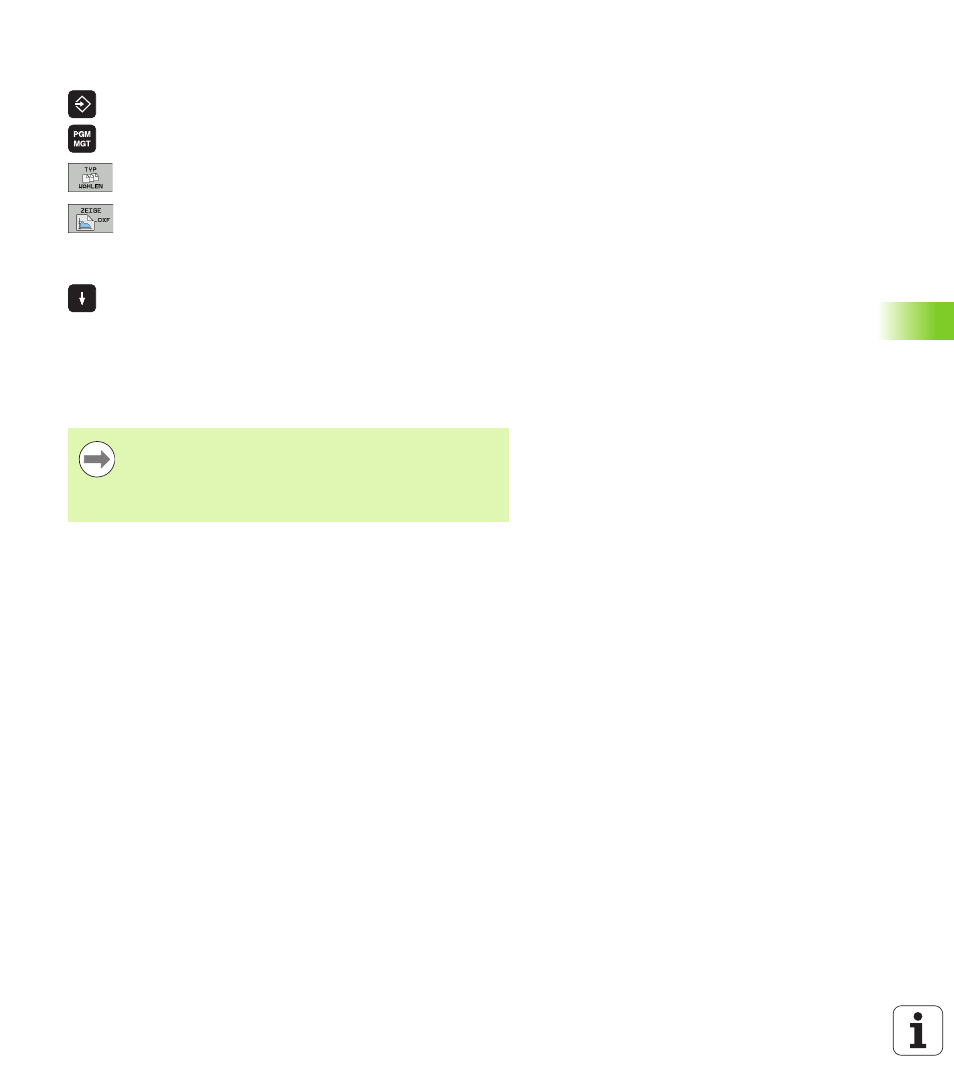

DXF-Datei öffnen
 Betriebsart Einspeichern/Editieren wählen

Datei-Verwaltung wählen
 Softkey-Menü zur Auswahl der anzuzeigenden Datei-
Typen wählen: Softkey TYP WÄHLEN drücken
 Alle DXF-Dateien anzeigen lassen: Softkey ZEIGE DXF
drücken
 Verzeichnis wählen, in dem die DXF-Datei gespeichert
ist
 Gewünschte DXF-Datei wählen, mit Taste ENT
übernehmen: Die TNC startet den DXF-Konverter und
zeigt den Inhalt der DXF-Datei am Bildschirm an. Im
linken Fenster zeigt die TNC die sogenannten Layer
(Ebenen) an, im rechten Fenster die Zeichnung
Arbeiten mit dem DXF-Konverter
Der DXF-Konverter läuft als separate Anwendung auf dem 3. Desktop
der TNC. Sie können daher mit der Bildschirm-Umschalttaste beliebig
zwischen den Maschinen-Betriebsarten, den Programmier-
Betriebsarten und dem DXF-Konverter hin- und herschalten. Dies ist
besonders dann hilfreich, wenn Sie Konturen oder
Bearbeitungspositionen durch Kopieren über die Zwischenablage in
ein Klartext-Programm einfügen wollen.
Um den DXF-Konverter bedienen zu können, benötigen
Sie zwingend eine Mouse. Alle Betriebsmodi und
Funktionen, sowie die Anwahl von Konturen und
Bearbeitungspositionen sind ausschließlich per Mouse
möglich.
