260 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
2
D
at
enüber
n
ahme
aus
Klar
te
xt-Dialog-Pr
ogr
ammen
7.2 Datenübernahme aus Klartext-
Dialog-Programmen
Anwendung
Mit dieser Funktion können Sie Konturabschnitte oder auch
vollständige Konturen aus bestehenden, insbesondere mit CAM-
Systemen erzeugten, Klartext-Dialog-Programmen entnehmen. Die
TNC stellt die Klartext-Dialog-Programme zwei- oder dreidimensional
dar.
Besonders effizient nutzen Sie die Datenübernahme in Verbindung mit
dem smartWizard, der Konturbearbeitungs-UNIT‘s für 2D- und 3D-
Bearbeitungen zur Verfügung stellt.
Klartext-Dialogdatei öffnen
 Betriebsart Einspeichern/Editieren wählen
 Datei-Verwaltung wählen

Softkey-Menü zur Auswahl der anzuzeigenden Datei-
Typen wählen: Softkey TYP WÄHLEN drücken
 Alle Klartext-Dialog-Dateien anzeigen lassen: Softkey
ZEIGE H drücken
 Verzeichnis wählen, in dem die Datei gespeichert ist

Gewünschte H-Datei wählen
 Mit Tastenkombination CTRL+O den Öffnen mit...-
Dialog wählen

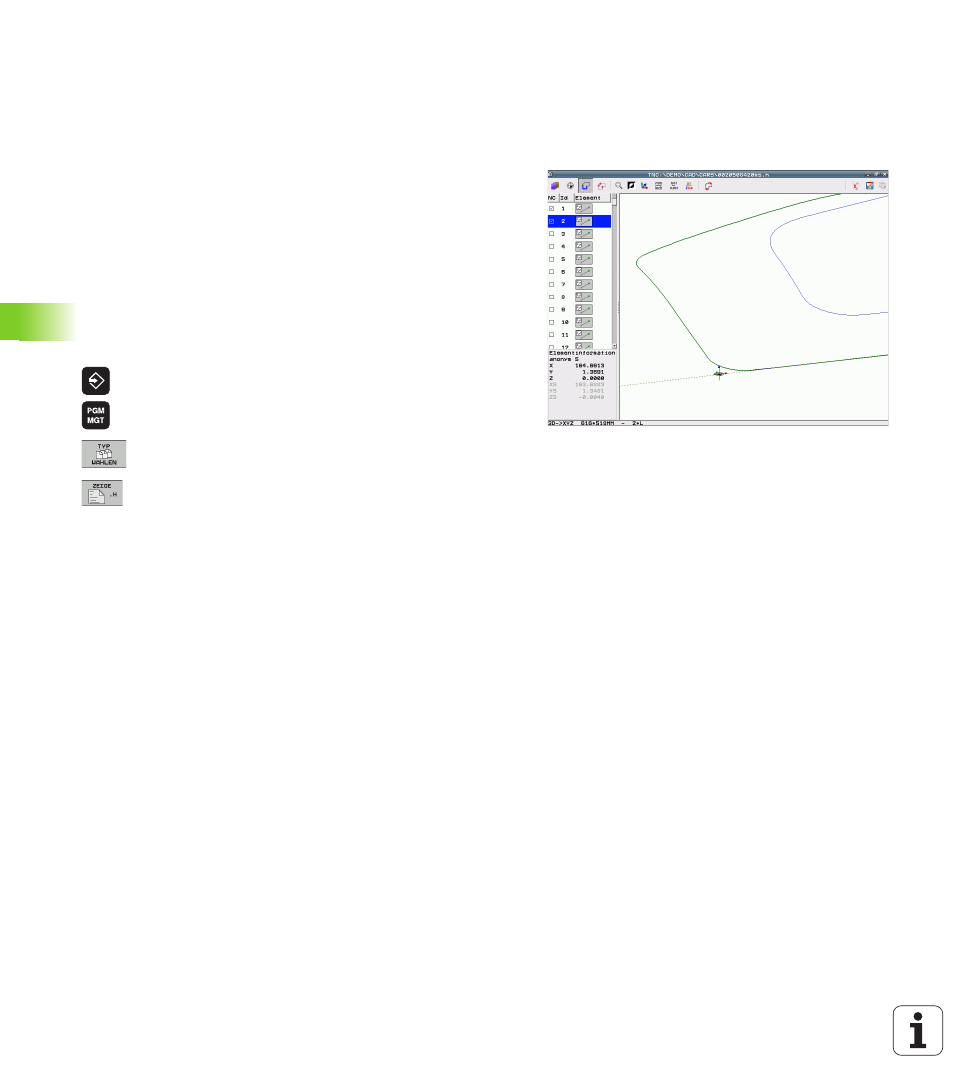

 Öffnen mit Konverter wählen, mit Taste ENT
bestätigen: Die TNC öffnet die Klartext-Datei und
stellt Konturelemente grafisch dar
