Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120
Standardverhalten
Wenn der Werkzeug-Radius größer ist, als eine Konturstufe, die
radiuskorrigiert zu fahren ist, dann unterbricht die TNC den
Programmlauf und zeigt eine Fehlermeldung. M97 (siehe „Kleine
Konturstufen bearbeiten: M97” auf Seite 339) verhindert die
Fehlermeldung, führt aber zu einer Freischneidemarkierung und
verschiebt zusätzlich die Ecke.
Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.
Verhalten mit M120
Die TNC überprüft eine radiuskorrigierte Kontur auf
Hinterschneidungen und Überschneidungen und berechnet die
Werkzeugbahn ab dem aktuellen Satz voraus. Stellen, an denen das
Werkzeug die Kontur beschädigen würde, bleiben unbearbeitet (im

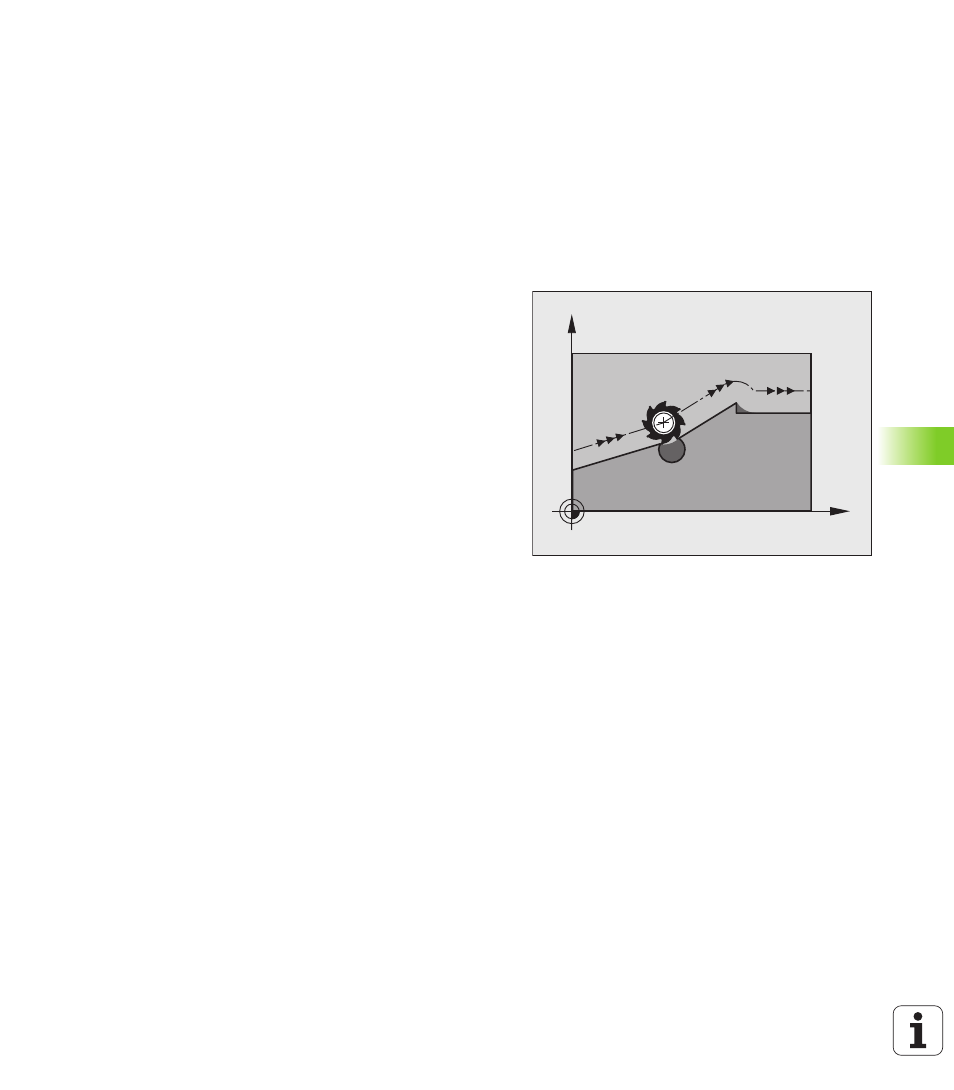

Bild dunkel dargestellt). Sie können M120 auch verwenden, um
Digitalisierdaten oder Daten, die von einem externen Programmier-
System erstellt wurden, mit Werkzeug-Radiuskorrektur zu versehen.
Dadurch sind Abweichungen vom theoretischen Werkzeug-Radius
kompensierbar.
Die Anzahl der Sätze (maximal 99), die die TNC vorausrechnet, legen
Sie mit LA (engl. Look Ahead: schaue voraus) hinter M120 fest. Je
größer Sie die Anzahl der Sätze wählen, die die TNC vorausrechnen
soll, desto langsamer wird die Satzverarbeitung.
Eingabe
Wenn Sie in einem Positionier-Satz M120 eingeben, dann führt die
TNC den Dialog für diesen Satz fort und erfragt die Anzahl der
vorauszuberechnenden Sätze LA.
Wirkung
M120 muss in einem NC-Satz stehen, der auch die Radiuskorrektur
G41
oder G42 enthält. M120 wirkt ab diesem Satz bis Sie
 die Radiuskorrektur mit G40 aufheben
 M120 LA0 programmieren
 M120 ohne LA programmieren
 mit % ein anderes Programm aufrufen
 mit Zyklus G80 oder mit der PLANE-Funktion die Bearbeitungsebene
schwenken
M120 wird wirksam am Satz-Anfang.
X
Y
