Bezugspunkt-Setzen mit Tastsystem
Tastsystem einwechseln: In der Betriebsart MDI einen TOOL CALL-
Satz mit Angabe der Werkzeugachse ausführen und anschließend
wieder die Betriebsart Manueller Betrieb wählen

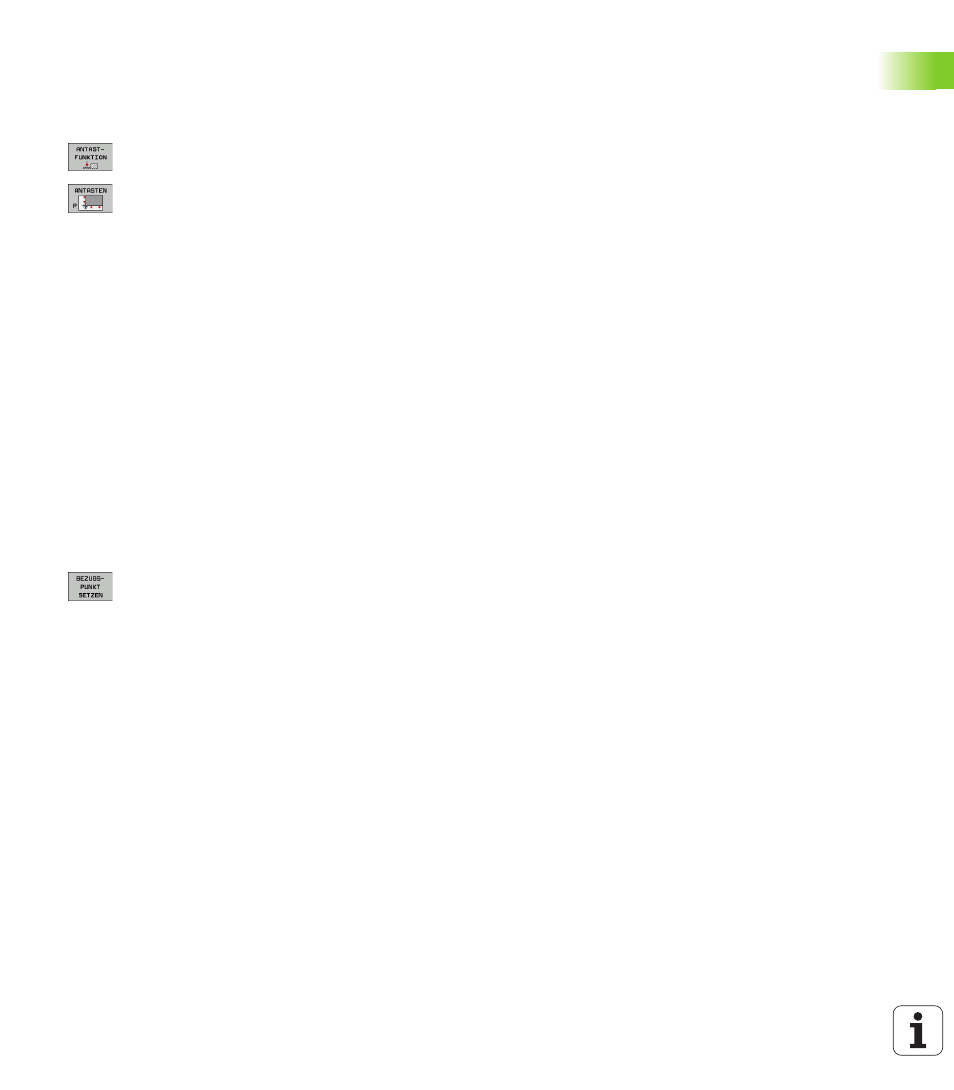

Antast-Funktionen wählen: Die TNC zeigt in der
Softkey-Leiste die verfügbaren Funktionen an
Bezugspunkt z.B. an die Werkstückecke setzen: Die
TNC fragt, ob Sie die Antastpunkte aus der zuvor
erfassten Grunddrehung übernehmen wollen. Taste
ENT drücken, um Punkte zu übernehmen
Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstückkante positionieren, die für die
Grunddrehung nicht angetastet wurde
Per Softkey die Antastrichtung wählen
NC-Start drücken: Das Tastsystem fährt in die
definierte Richtung, bis es das Werkstück berührt und
anschließend automatisch wieder zurück auf den
Startpunkt
Tastsystem mit den Achsrichtungstasten in die Nähe
des zweiten Antastpunktes vorpositionieren
NC-Start drücken: Das Tastsystem fährt in die
definierte Richtung, bis es das Werkstück berührt und
anschließend automatisch wieder zurück auf den
Startpunkt
Anschließend zeigt die TNC die Koordinaten des
ermittelten Eckpunktes an
0 setzen: SOFTKEY BEZUGSP. SETZEN drücken
Menü mit Taste END verlassen
Detaillierte Informationen zu diesem Thema
Bezugspunkte setzen: Siehe „Bezugspunkt-Setzen mit
