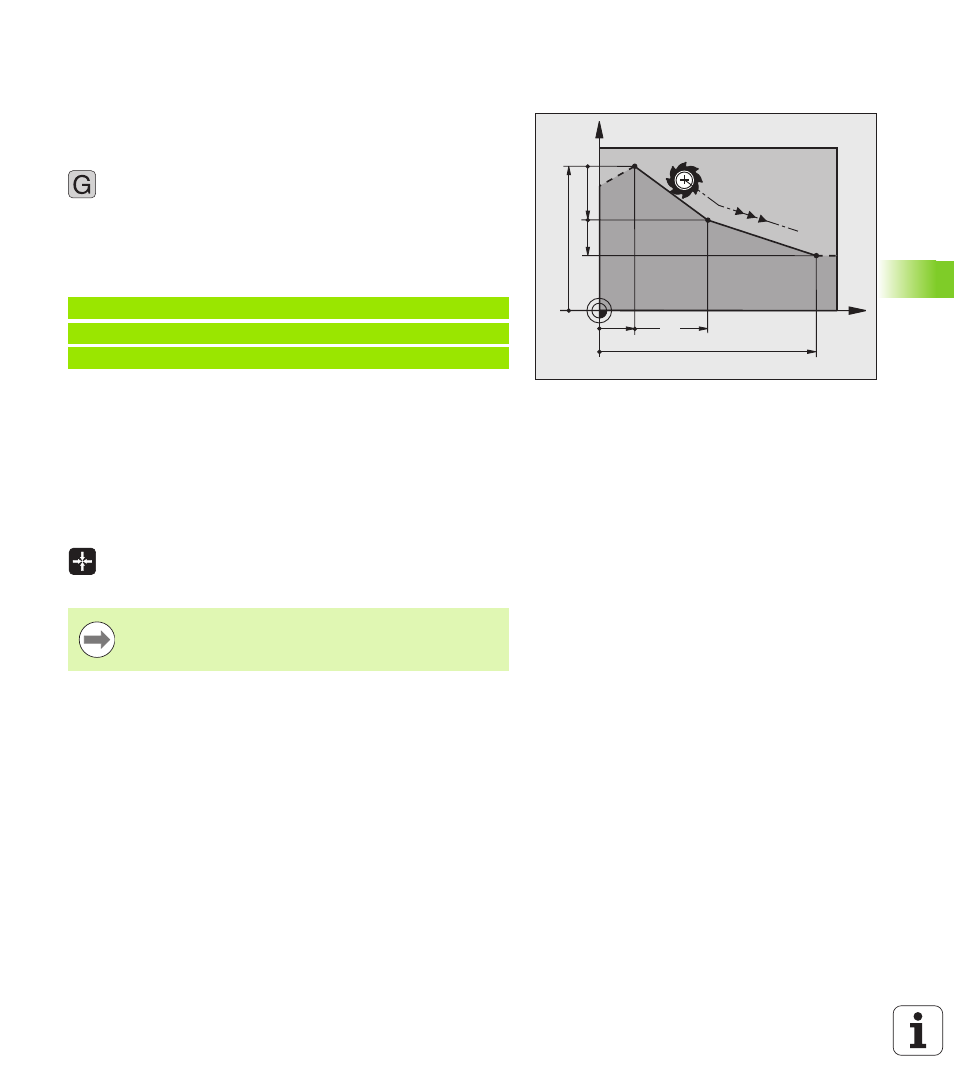

Gerade im Eilgang G00
Gerade mit Vorschub G01 F
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
Koordinaten
des Endpunkts der Geraden, falls nötig
Radiuskorrektur G41/G42/G40
Vorschub F
Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (G01-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Die Anzahl der Achsen, die die TNC im G01-Satz speichert,
legen Sie über die MOD-Funktion fest (siehe
„Achsauswahl für G01-Satz-Generierung”, Seite 599).
