6.4
Bahnbew
egung
en
-
re
chtwinklig
e
K
oor
dinat
en

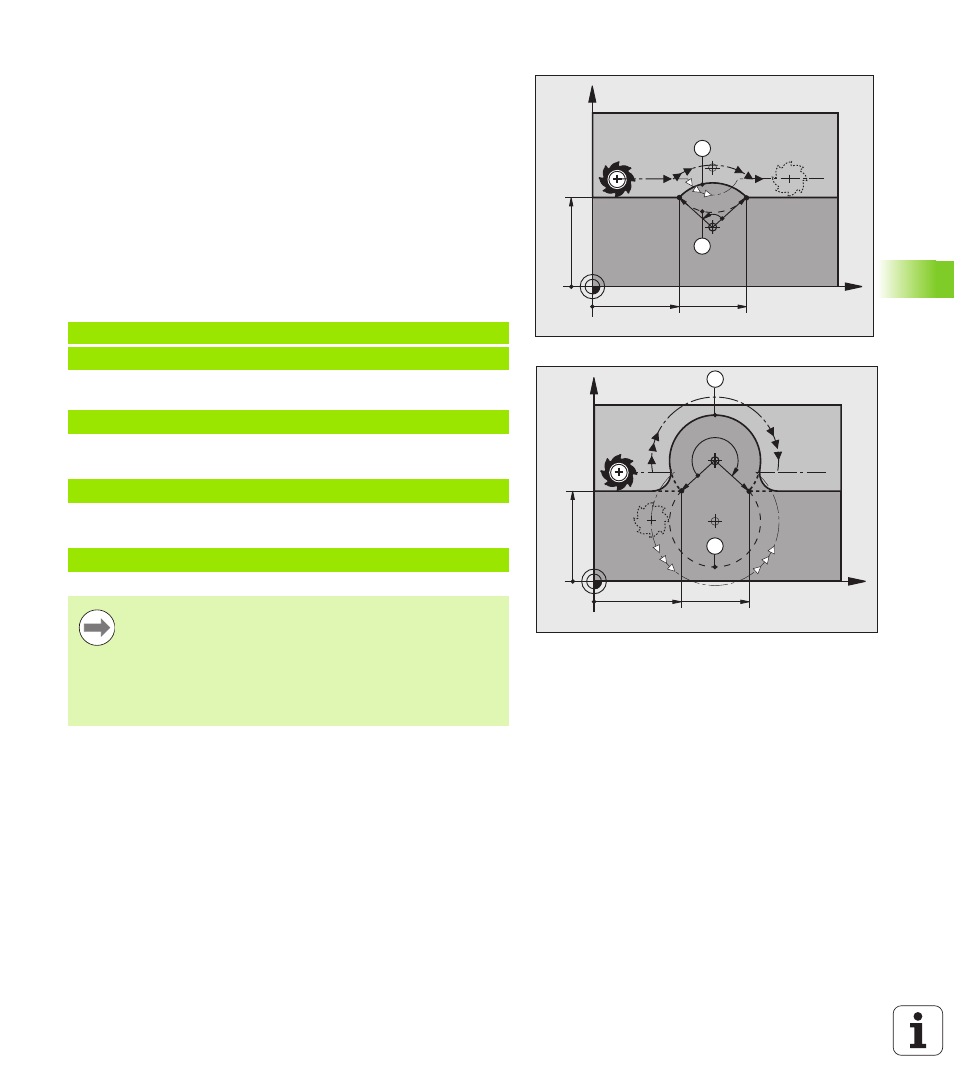

Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn G02 (mit Radiuskorrektur G41)
Konkav: Drehsinn G03 (mit Radiuskorrektur G41)
NC-Beispielsätze
oder
oder
oder
X
Y
ZW
R
R
40
40
70
1
2
DR+
DR
X
Y
40
40
70
DR+
4
ZW
3
R
R
DR
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (BOGEN 1)
N110 G03 X+70 Y+40 R+20 * (BOGEN 2)
N110 G02 X+70 Y+40 R-20 * (BOGEN 3)
N110 G03 X+70 Y+40 R-20 * (BOGEN 4)
Der Abstand von Start- und Endpunkt des
Kreisdurchmessers darf nicht größer als der
Kreisdurchmesser sein.
Der maximale, direkt eingebbare Radius beträgt
99,9999 m, über Q-Parameter-Programmierung 210 m.
Winkelachsen A, B und C werden unterstützt.
