HEIDENHAIN iTNC 530 75
2.3
Betr
iebsar
te
n

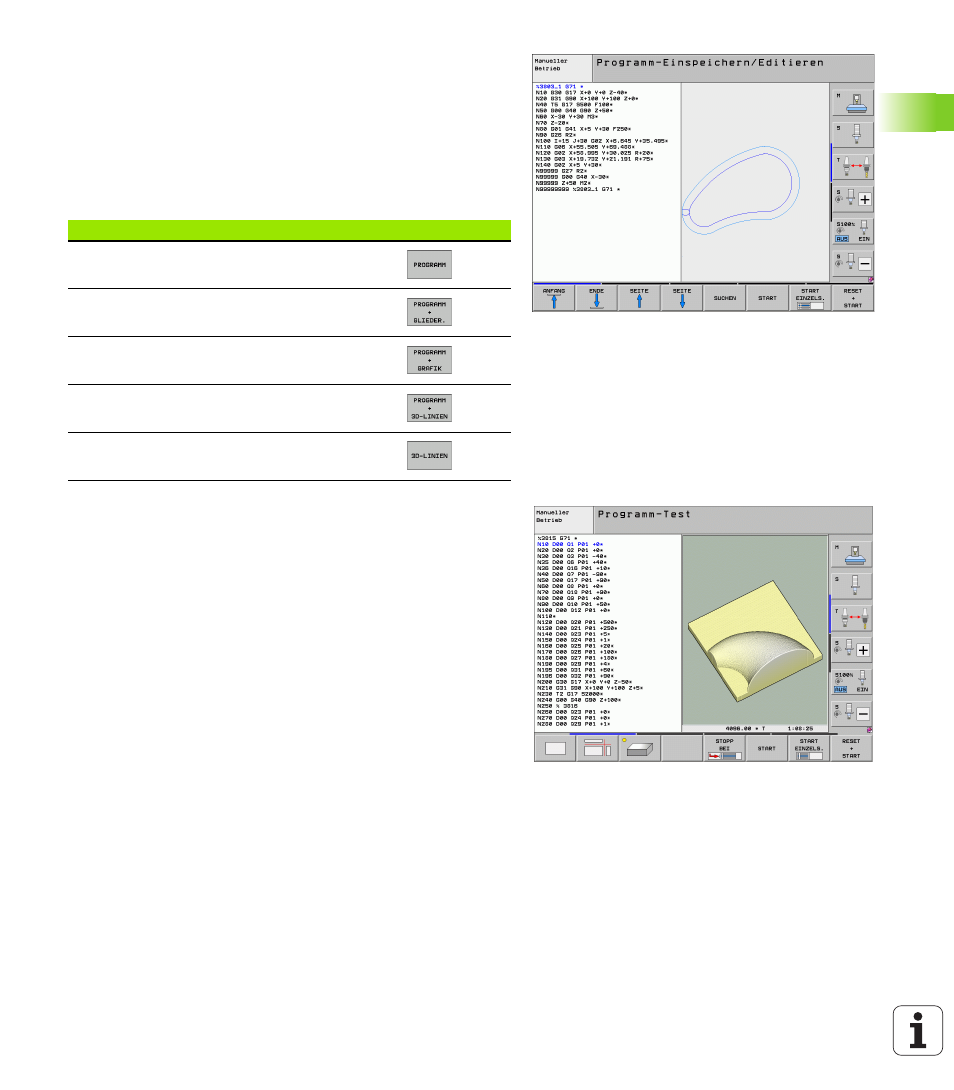

Programm-Einspeichern/Editieren
Ihre Bearbeitungs-Programme erstellen Sie in dieser Betriebsart.
Vielseitige Unterstützung und Ergänzung beim Programmieren bieten
die Freie Kontur-Programmierung, die verschiedenen Zyklen und die
Q-Parameter-Funktionen. Auf Wunsch zeigt die Programmier-Grafik
oder die 3D-Liniengrafik (FCL 2-Funktion) die programmierten
Verfahrwege an.
Softkeys zur Bildschirm-Aufteilung
Programm-Test
Die TNC simuliert Programme und Programmteile in der Betriebsart
Programm-Test, um z.B. geometrische Unverträglichkeiten, fehlende
oder falsche Angaben im Programm und Verletzungen des
Arbeitsraumes herauszufinden. Die Simulation wird grafisch mit
verschiedenen Ansichten unterstützt.
In Verbindung mit der Software-Option DCM (dynamische
Kollisionsüberwachung), können Sie das Programm auf Kollisionen
prüfen. Die TNC berücksichtigt dabei, wie beim Programmlauf, alle
vom Maschinenhersteller definierten maschinenfesten Bauteile und
eingemessene Spannmittel.
Softkeys zur Bildschirm-Aufteilung: siehe „Programmlauf Satzfolge
und Programmlauf Einzelsatz”, Seite 76.
Fenster Softkey
Programm
Links: Programm, rechts: Programm-Gliederung
Links: Programm, rechts: Programmier-Grafik
Links: Programm, rechts: 3D-Liniengrafik
3D-Liniengrafik
