ABSCHNITT 4 – Aufstellung
24
VS-606V7 Bedienungsanleitung
4.5 Montagefreiräume
Bei der Montage des VS-606V7 müssen, um eine ausreichende
Kühlung sicherzustellen, die folgenden Mindestabstände eingehal-
ten werden:
Hinweise:
1) Die erforderlichen Mindestabstände an der Ober- und Unterseite sowie an beiden Seiten
des Gerätes sind sowohl bei offenem als auch bei Gehäusen der Schutzart IP20 gleich.
2) Zulässige Lufteintrittstemperaturen:
IP 20:
-10°C bis +45°C
IP 21 und NEMA 1:
-10°C bis +40°C
3) Bei der Montage des Gerätes in einem Gehäuse muß, damit die Umgebungstemperatur
in dem Gehäuse immer unter 45 °C gehalten werden kann, ein Lüfter vorgesehen wer-
den.

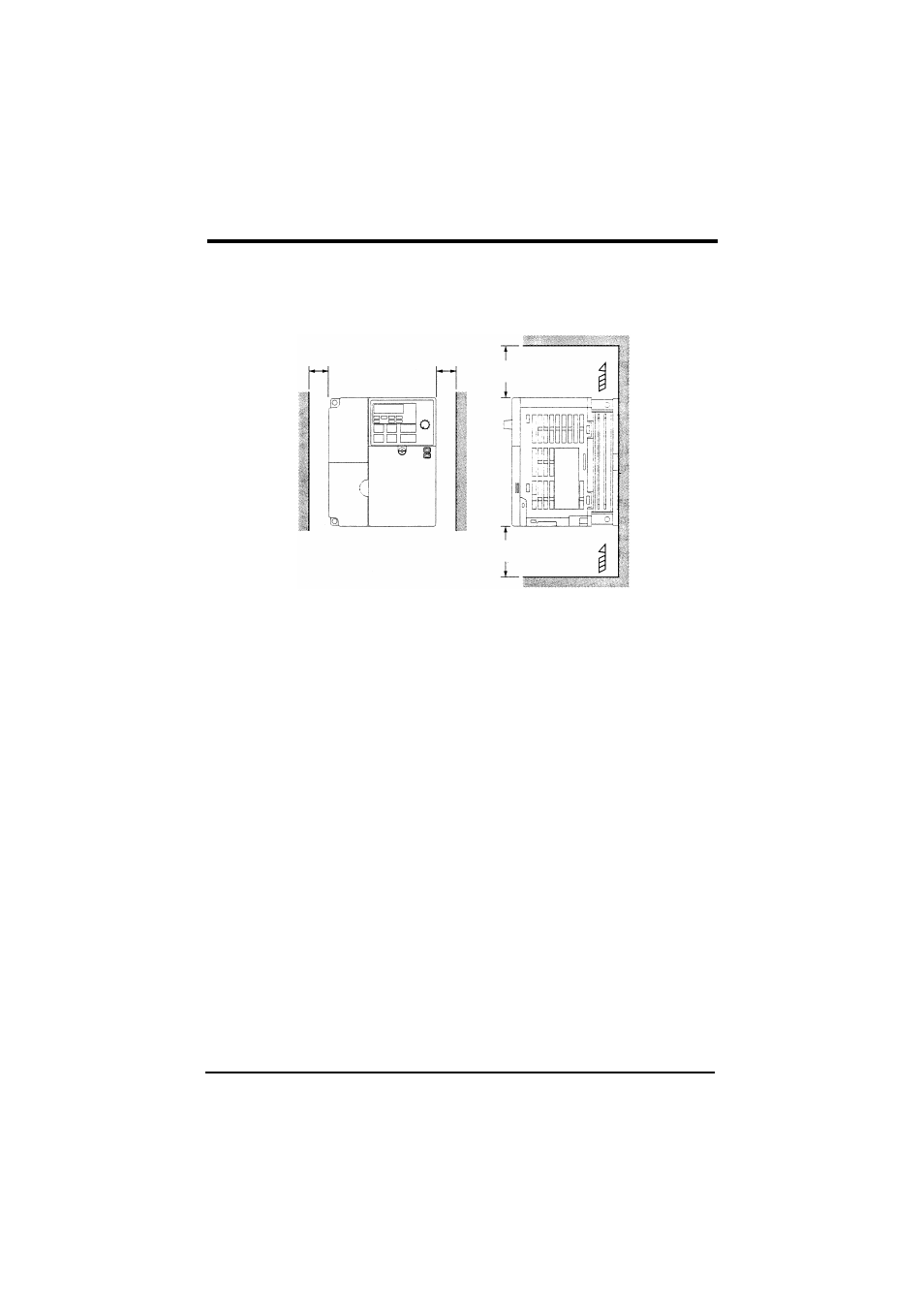

Abb. 6 Mindestabstände beim VS-606V7
Luft
Luft
mindestens
30 mm
mindestens
100 mm
Vorderansicht
Seitenansicht
mindestens
30 mm
mindestens
100 mm
