ABSCHNITT 7 – Parameterbeschreibung
VS-606V7 Bedienungsanleitung
69

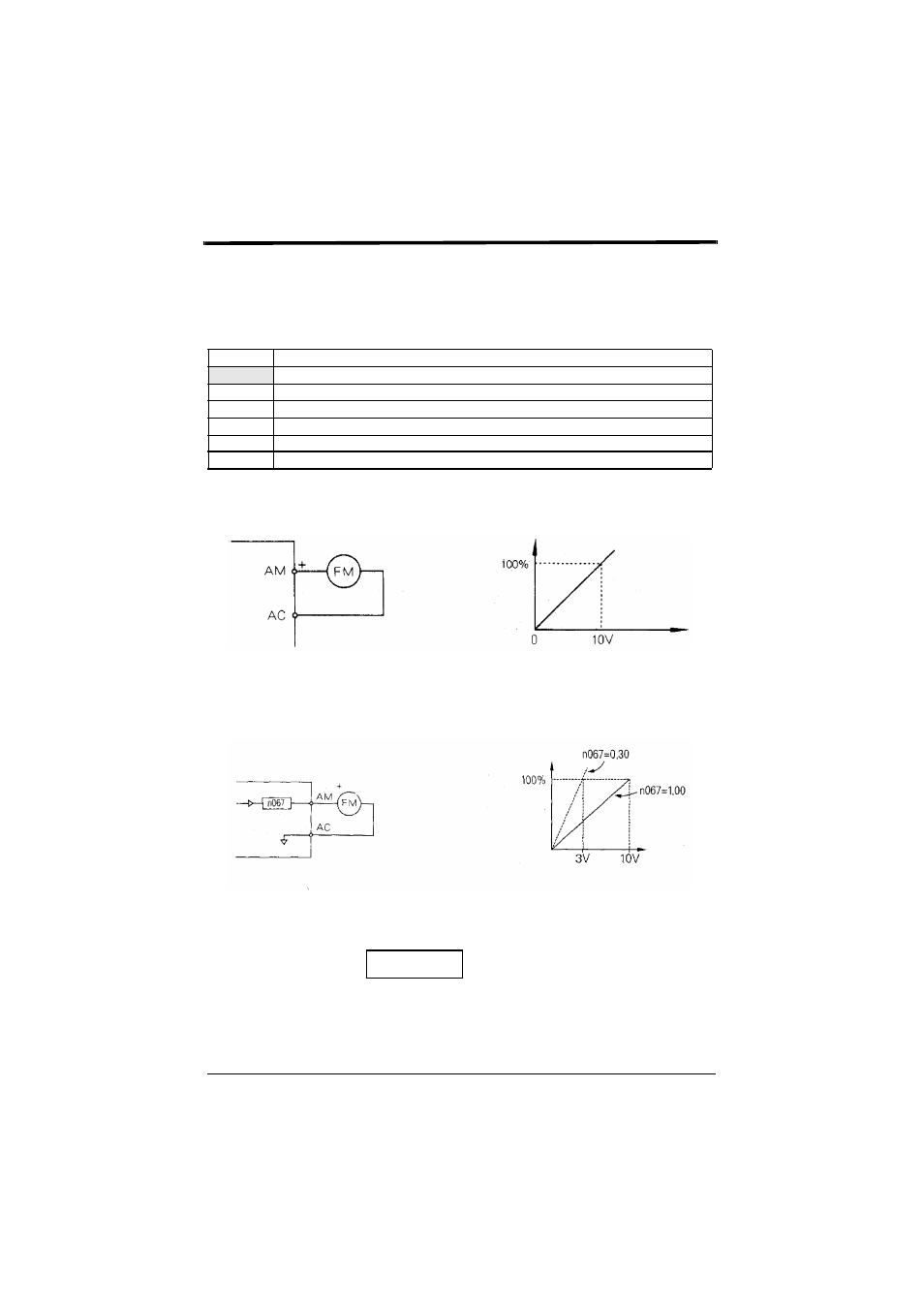

Verwenden eines Frequenzmessers oder Ampèremeters (n066)
Über diese Einstellung kann ausgewählt werden, ob die Ausgangsfre-
quenz oder der Ausgangsstrom über die Analogsignal-Ausgangsklemmen
AM-AC zu Überwachungszwecken ausgegeben werden soll.
In der Anfangseinstellung wird eine analoge Spannung von ca. 10V aus-
gegeben, wenn die Ausgangsfrequenz (bzw. der Ausgangsstrom) 100%
beträgt.
Kalibrieren des Frequenzmessers oder Ampèremeters (n067)
Dient zum Justieren der Analogausgangsverstärkung.
Stellen Sie die analoge Ausgangsspannung auf 100% der Ausgangsfre-
quenz (bzw. des Ausgangsstromes) ein. Der Frequenzmesser zeigt bei
Spannungen von 0 bis 3 V Frequenzwerte von 0 bis 60 Hz an.
Einstellung
Beschreibung
0
Ausgangsfrequenz
1
Ausgangsstrom
2
Hauptkreisgleichspannung
3
Drehmomentüberwachung
4
Ausgangsleistung
5
Ausgangsspannungssollwert
Frequenzmesser
0 bis 10 VDC
Ausgangsfrequenz
(Ausgangsstrom)
Die Analogüber-
wachungsverstär-
kung hann über
Parameter n067
eingestellt wer-
den.
Analogausgang
Frequenzmesser/Ampèremeter
(3V/1 mA Vollausschlag)
Ausgangsfrequenz
(Ausgangsstrom)
Werksein-
stellung
Analogausgang
10V Einstellungvon n067
0,30
×
3V
=
Ausgangsfrequenz erreicht
bei diesem Wert 100 %
…
