Yaskawa VS-606V7 Benutzerhandbuch
Seite 96
ABSCHNITT 7 – Parameterbeschreibung
96
VS-606V7 Bedienungsanleitung
7.14 Steuern des Lüfters
Zur Verlängerung der Lebensdauer kann das Kühlgebläse so eingestellt
werden, daß es nur arbeitet, wenn der Frequenzumrichter in Betrieb ist.
7.15 MEMOBUS-/MODBUS-Datenkommunikation
Eine serielle Datenkommunikation mit dem VS-606V7 ist möglich, wenn
die speicherprogrammierbare Steuerung (SPS, MEMOCON-Serie) und
ein MEMOBUS-System vorhanden sind.
MEMOBUS-/MODBUS-Datenkommunikation
Das MEMOBUS-System besteht aus einer Master-Einheit (SPS) und einer
oder mehreren Slave-Einheiten (1 bis 31 Geräte vom Typ VS-606V7).
Die Kommunikation zwischen der Master-Einheit und den Slave-Einheiten
erfolgt in serieller Form und in Abhängigkeit vom Betriebsprogramm in der
Master-Einheit. Dabei löst die Master-Einheit die Kommunikation aus,
während die Slave-Einheiten auf die Anforderungen der Master-Einheit
antworten.
Die Master-Einheit sendet immer nur an eine Slave-Einheit ein Signal.
Jede Slave-Einheit besitzt eine zuvor registrierte Adressennummer, die
von der Master-Einheit zur Abwicklung der Signalkommunikation verwen-
det wird. Die Slave-Einheit führt die per Datenkommunikation empfange-
nen Anweisungen zur Durchführung der angegebenen Funktionen aus
und übermittelt Antwortdaten an die Master-Einheit.
n039 = 0
(werksseitige Einstellung)
: Nur bei laufendem Frequenzumrichter in
Betrieb.
(Nachlauf für 1 Minute nach Außerbetrieb-
nahme des Frequenzumrichters.)
1
: In Betrieb, solange die Versorgungsspan-
nung eingeschaltet ist.

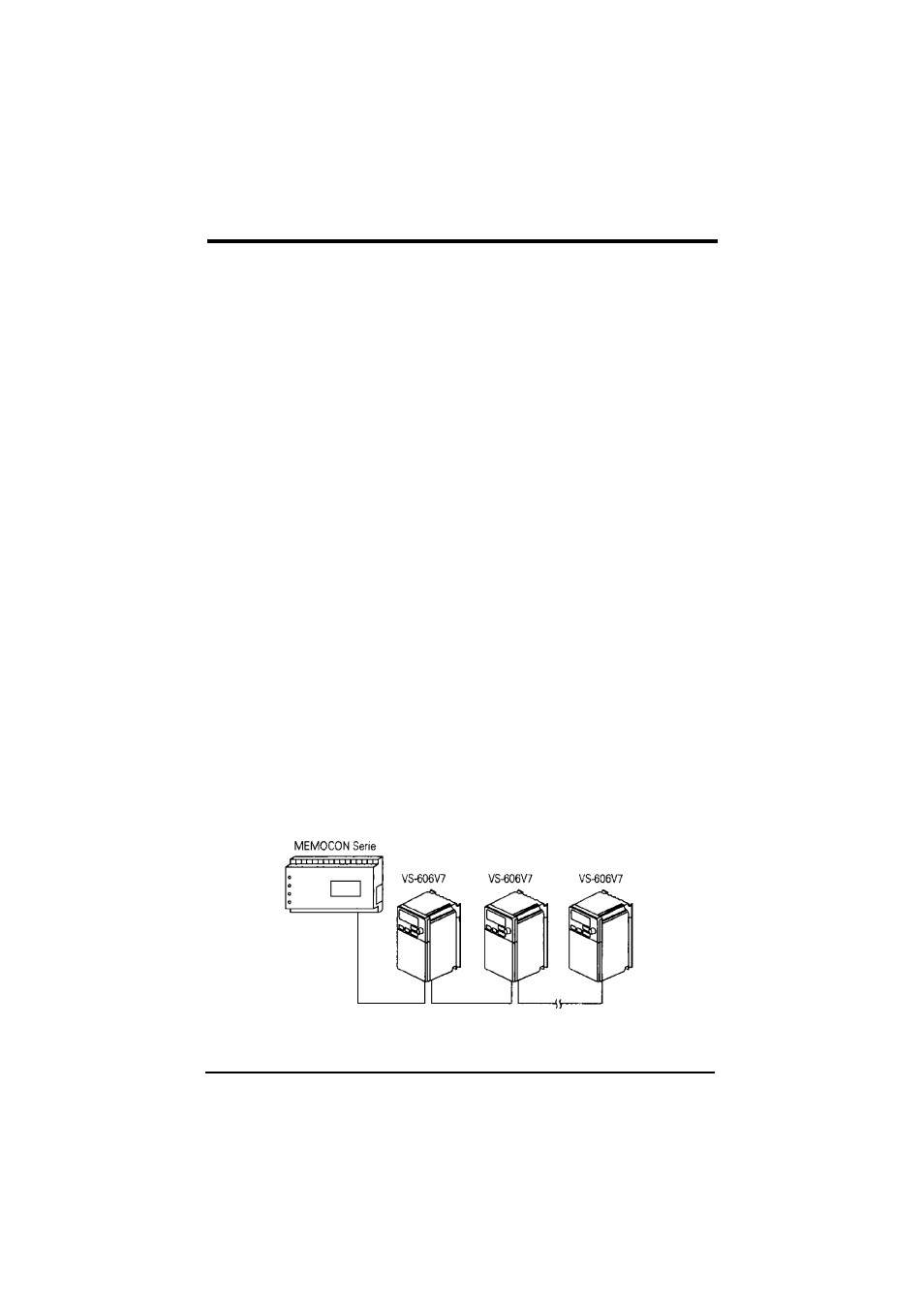

Beispiel für eine RS-485-
Datenkommunikation
