ABSCHNITT 7 – Parameterbeschreibung
VS-606V7 Bedienungsanleitung
61
Softstart-Verhalten (n023)
Um beim Anlauf und beim Anhalten der Maschine Stöße zu vermeiden,
kann das Beschleunigen bzw. Abbremsen in Form einer S-Kurve durchge-
führt werden.
Hinweis:
Die S-Kurven-Zeit ist die Zeitspanne vom Hochlauf-/Abbrems-Wert 0 bis zu einem
regulären Hochlauf-/Abbrems-Wert, der durch die eingestellte Hoch-bzw. Tieflauf-
zeit festgelegt ist.

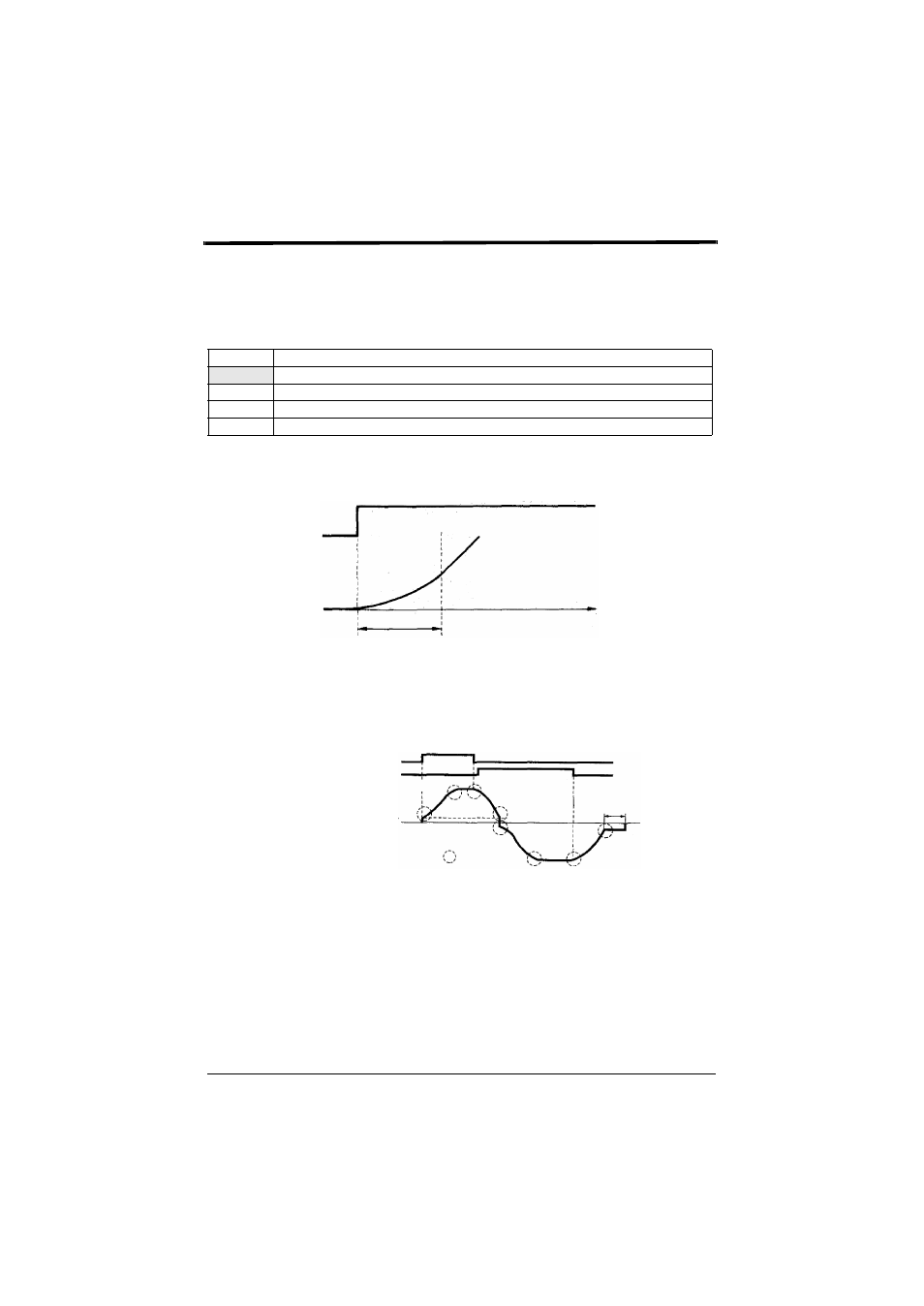

Das nachstehende Zeitdiagramm zeigt die Drehrichtungsumschaltung
(Umschaltung FWD/REV) für den Fall eines Abbremsens bis zum Still-
stand.
Einstellung
Charakteristische S-Kurven-Zeit
0
Kein S-Kurven-Verlauf
1
0,2 Sekunden
2
0,5 Sekunden
3
1,0 Sekunden
Fixsollwert
Ausgangsfrequenz
Ausgangsfrequenz
Zeit
Charakteristische S-Kurven-Zeit (Tsc)
Betriebsbefehl für Vorwärtsdrehrichtung
Betriebsbefehl für Rückwärtsdrehrichtung
Hochlaufenf
Abbremsung
Gleichstrominjektionsbrems-
zeit im Zustand "Stop"
n090
Min. Ausgangs-
frequenz
n016
Ausgangsfrequenz
Min. Ausgangs-
frequenz n016
Hochlaufen
Abbremsung
S-Kurven-Verlauf bei
