ABSCHNITT 6 – Betrieb des Frequenzumrichters
36
VS-606V7 Bedienungsanleitung
6.3 Das Arbeiten mit dem digitalen Bedienfeld
Durch Betätigen von auf dem Bedienfeld läßt sich jeder der Funk-
tions-LED's anwählen.

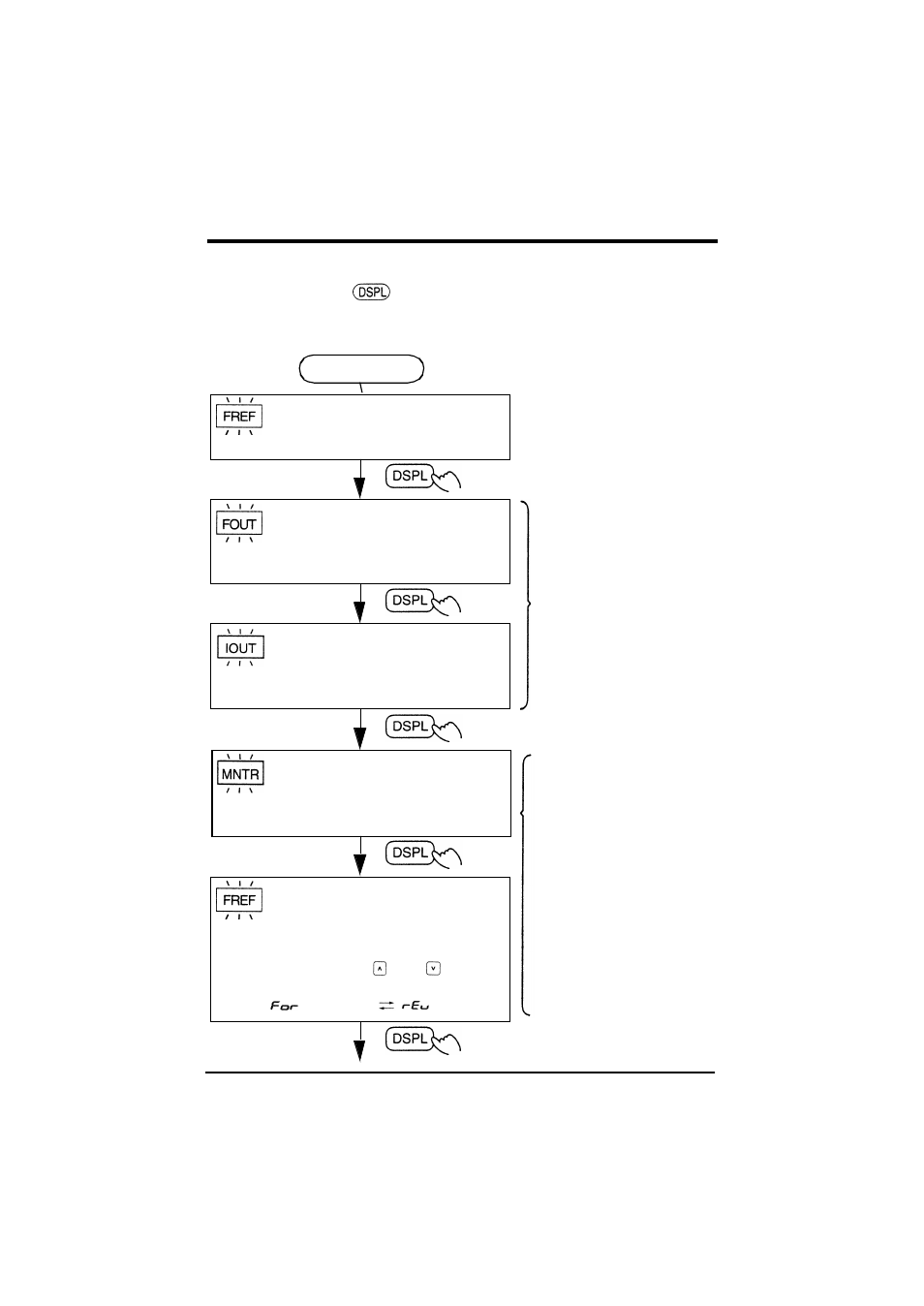

Das folgende Flußdiagramm beschreibt die Funktions-LED's
Wahl von Rechts-/Linkslaufbetrtieb
Stellt die Drehrichtung des Motors fest,
wenn der Betriebsbefehl über das digitale
Bedienfeld gegeben wird. Die Einstellung
kann mit Hilfe der oderr Tasten
geändert werden.
(Rechtslauf) (Linkslauf)
Fixsollwerteinstellung /Anzeige (Hz)
Stellt die Betriebsdrehzahl des VS-606V7
ein
Anzeige der Ausgangsfrequenz (Hz)
Zeigt die Frequenz an, die der VS-606V7
augenblicklich abgibt.
Einstellung gesperrt
Anzeige des Ausgangsstroms (A)
Zeigt den Strom an, den der VS-606V7 au-
genblicklich abgibt.
Einstellung gesperrt
Multifunktionsanzeige
Die Beschreibung der gewählten Anzeige
wird dargestellt.
Netzspannung EIN
Wird die Spannung
des VS-606V7
während des Betriebs
in einer dieser
Betriebsarten unter-
brochen, so nimmt er
bei Wiederkehr der
Spannung den
Betrieb in dieser
Betriebsart wieder
Anzeige Nr.:
U-01: Sollwert der Frequenz (FREEF)
U-02: Ausgangsfrequenz (FOUT)
U-03: Ausgangsstrom (IOUT)
U-04: Sollwert der Ausgangs-
spannung (Einheit: 1 V)
U-05: Gleichspannung (Einheit: 1V)
U-06: Status der Eingangsklemmen
U-07: Status der Ausgangsklemmen
U-08: Drehmomentanzeige
U-09: Fehlerverlauf
U-10: Versionsnummer der Software
U-11: Ausgangsleistung
U-15: Datenempfangsfehler
U-16: PID-Rückkopplung
U-17: PID-Eingang
U-18: PID-Ausgang
