ABSCHNITT 7 – Parameterbeschreibung
88
VS-606V7 Bedienungsanleitung
7.11 Einstellen des Fixsollwertes durch Eingabe einer Impulsfolge
Der Fixsollwert kann eingestellt werden, indem eine Impulsfolge von der
Multifunktions-Eingangsklemme eingegeben wird.
Spezifikationen für die Eingangsimpulse
•
Spannung für logisch "Low": 0,8 V oder darunter
•
Spannung für logisch "High": 3,5 bis 32 V
•
H-Tastverhältnis: 30 bis 70%
•
Impulsfrequenz: 0 bis 30 kHz
FixsollwertverfahrenMax. Ausgangsfrequenz
Der Fixsollwert ist ein Wert, der sich ergibt, indem das Verhältnis der maxi-
malen Eingangsimpulsfrequenz zur tatsächlichen Eingangsimpulsfre-
quenz mit der maximalen Ausgangsfrequenz multipliziert wird.
Parameter
Nr.
Bezeichnung
Einheit Einstellbereich Anfangseinstellung
n003
Betriebsbefehlsauswahl
1
0 bis 2
0
n004
Fixsollwertauswahl
1
0 bis 6
0
n149
Impulsfolgeeingangsskalierung
1=10 Hz
1
100 bis 3000
(33kHz)
2500
(25kHz)
Frequenzsollwert
Eingangsimpulsfrequenz
Minimale Impulsfolgefrequenz (n149) 10
×
----------------------------------------------------------------------------------------------------------------- Maximale Ausgangsfrequenz (n011)
×
=

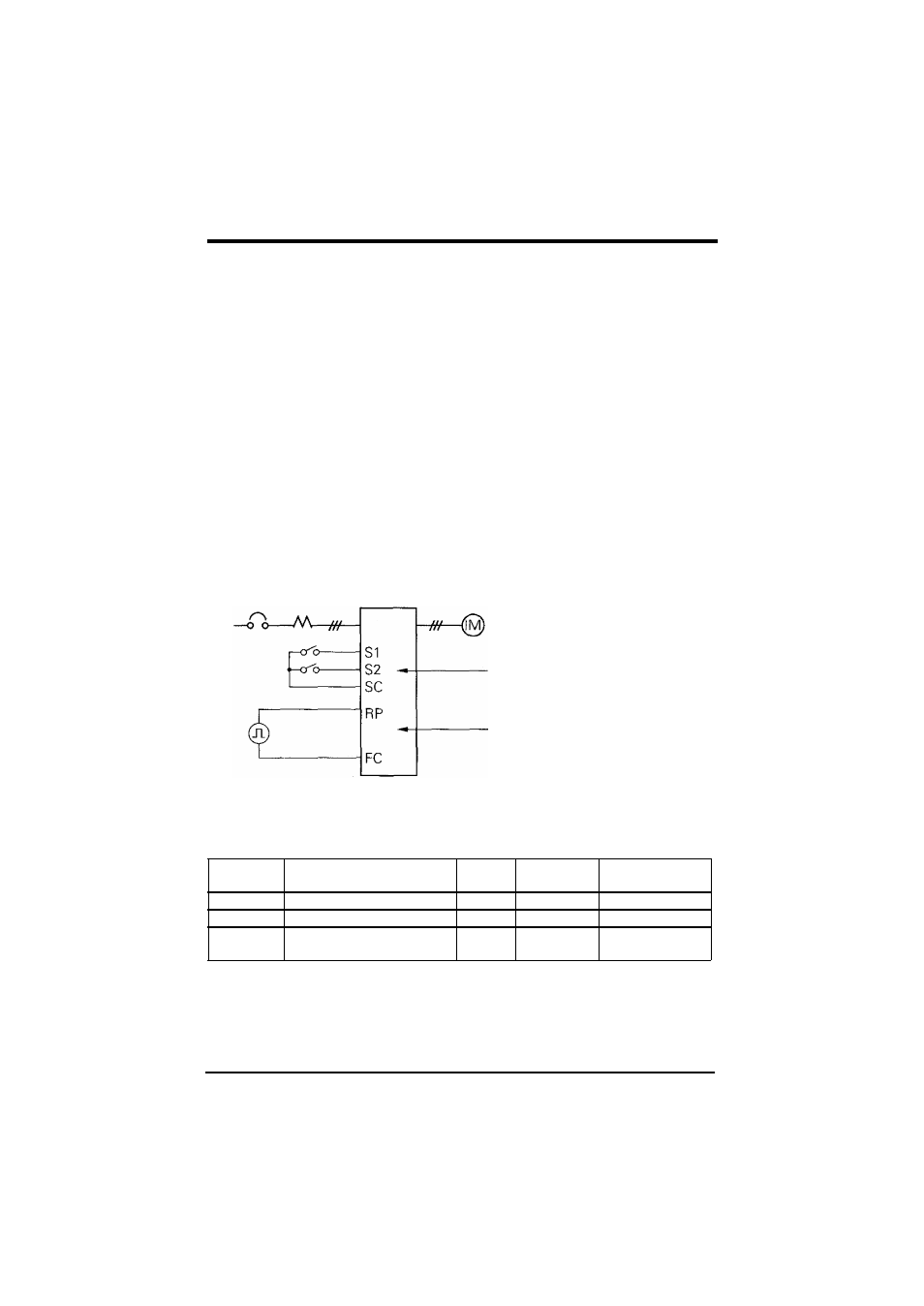

Betrieb/Stop und VORW./
RÜCKW. können über einen
an die Steuerkreisklemme
angeschlossenen Schalter
ausgewählt werden.
Die Frequenzeinstellung
kann über das Impulsfolgesi-
gnal [0 bis 100% (Maximal-
frequenz)/0 bis 33 kHz]
vorgenommen werden, das
der Multifunktions-Eingangs-
klemme zugeführt wird.
Betrieb/Stop
vorwärts
Betrieb/Stop
rückwärts
Sollwert-
Impuls-
generator
