ABSCHNITT 7 – Parameterbeschreibung
VS-606V7 Bedienungsanleitung
89

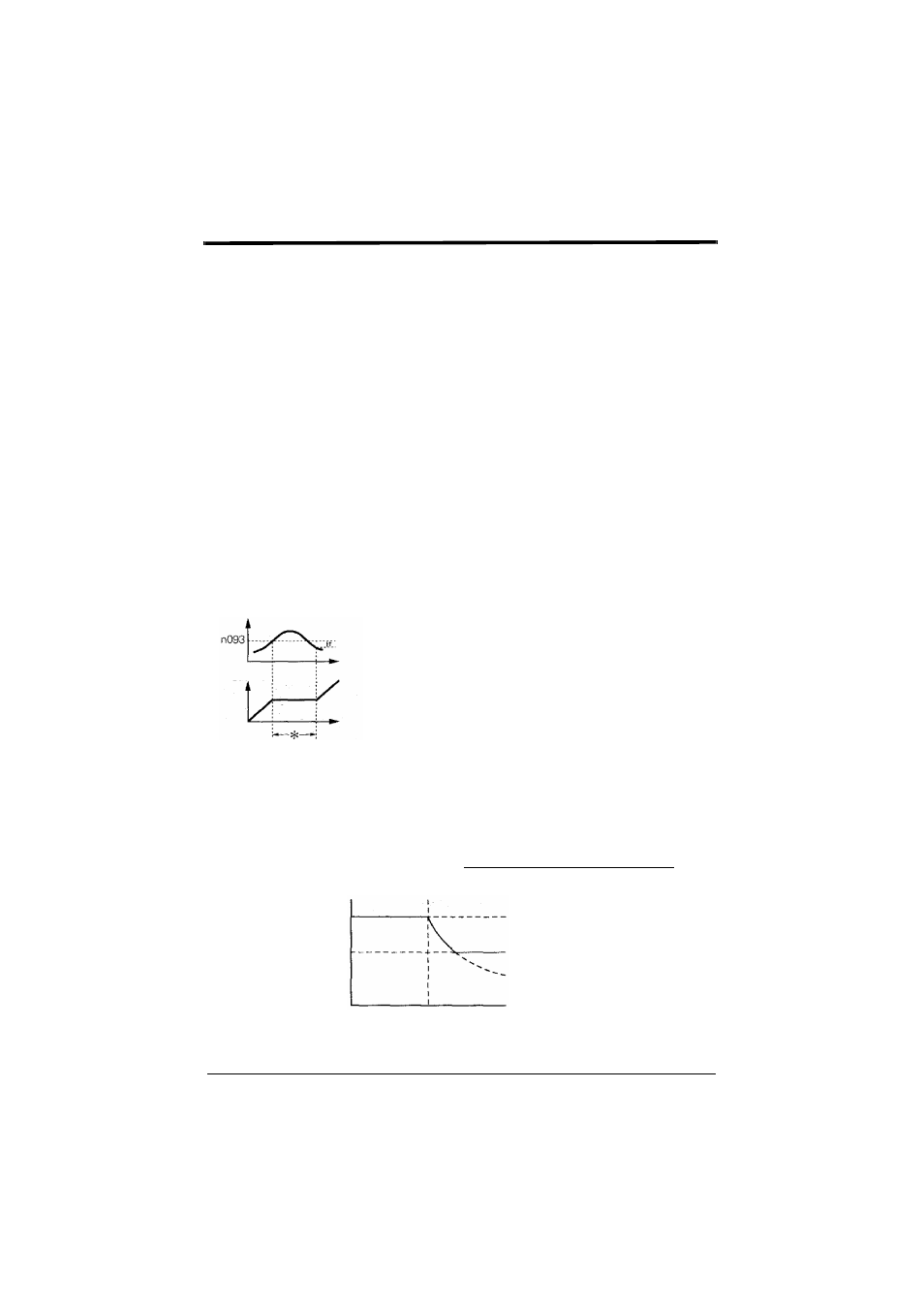

Motorkippschutz (Strombegrenzung)
Führt eine automatische Anpassung der Ausgangsfrequenz und des Aus-
gangsstromes in Abhängigkeit von der Last durch, damit der Betrieb fort-
gesetzt werden kann, ohne daß der Motor blockiert wird.
•
Kippschutzwert (Strombegrenzungswert) während des Hochlaufens
(n093)
Legt den Wert für den Kippschutz (d.h. die Strombegrenzung) während
des Hochlaufens in Schritten von 1% fest (Frequenzumrichternennstrom =
100%).
Werksseitige Einstellung: 170%
Eine Einstellung von 200% deaktiviert den Kippschutz (d.h. die Strombe-
grenzung) während des Hochlaufens. Wenn der Ausgangsstrom während
des Hochlaufens den für n093 festgelegten Wert überschreitet, wird das
Hochlaufen gestoppt und die erreichte Frequenz beibehalten. Sinkt der
Ausgangsstrom wieder auf den für n093 festgelegten Wert, beginnt der
Hochlaufvorgang erneut.
Im Parameterausgabebereich [Ausgangsfrequenz > max. Spannung für
Ausgangsfrequenz (n013)] setzt die folgende Gleichung den Wert für den
Kippschutz (d.h. für die Strombegrenzung) während des Hochlaufens
automatisch herab.
∗
Beendet den Hochlaufvorgang, um ein Blockieren
des Motors zu verhindern.
† Der Haltebereich (Hysterese) des Kippschutzes
beim Beschleunigen beträgt ca. 5% vom Frequenz-
umrichternennstrom.
Ausgangs-
frequenz
Motorstrom
Zeit
Zeit
Wert des Kippschutzes (der Strombegrenzung) während
des Beschleunigens im konstanten Ausgangsbereich
Wert des Kippschutzes (der Strombegrenzung)
während des Beschleunigens (n093)
=
Maximalspannungs-Ausgangsfrequenz (n013)
Ausgangsfrequenz
×
Wert des Kippschutzes wäh-
rend des Beschleunigens
Kippschutz während des Be-
schleunigens (n093)
Kippschutzgrenze während des Be-
schleunigens (40% von n093)
Ausgangsfrequenz
Maximalspannungs-
Ausgangsfrequenz n013
