ABSCHNITT 7 – Parameterbeschreibung
78 VS-606V7 Bedienungsanleitung
* In q werden entsprechend den Klemmennummern S1 bis S7 die Ziffern 1 bis 7 ange-
zeigt.
Anfangseinstellung

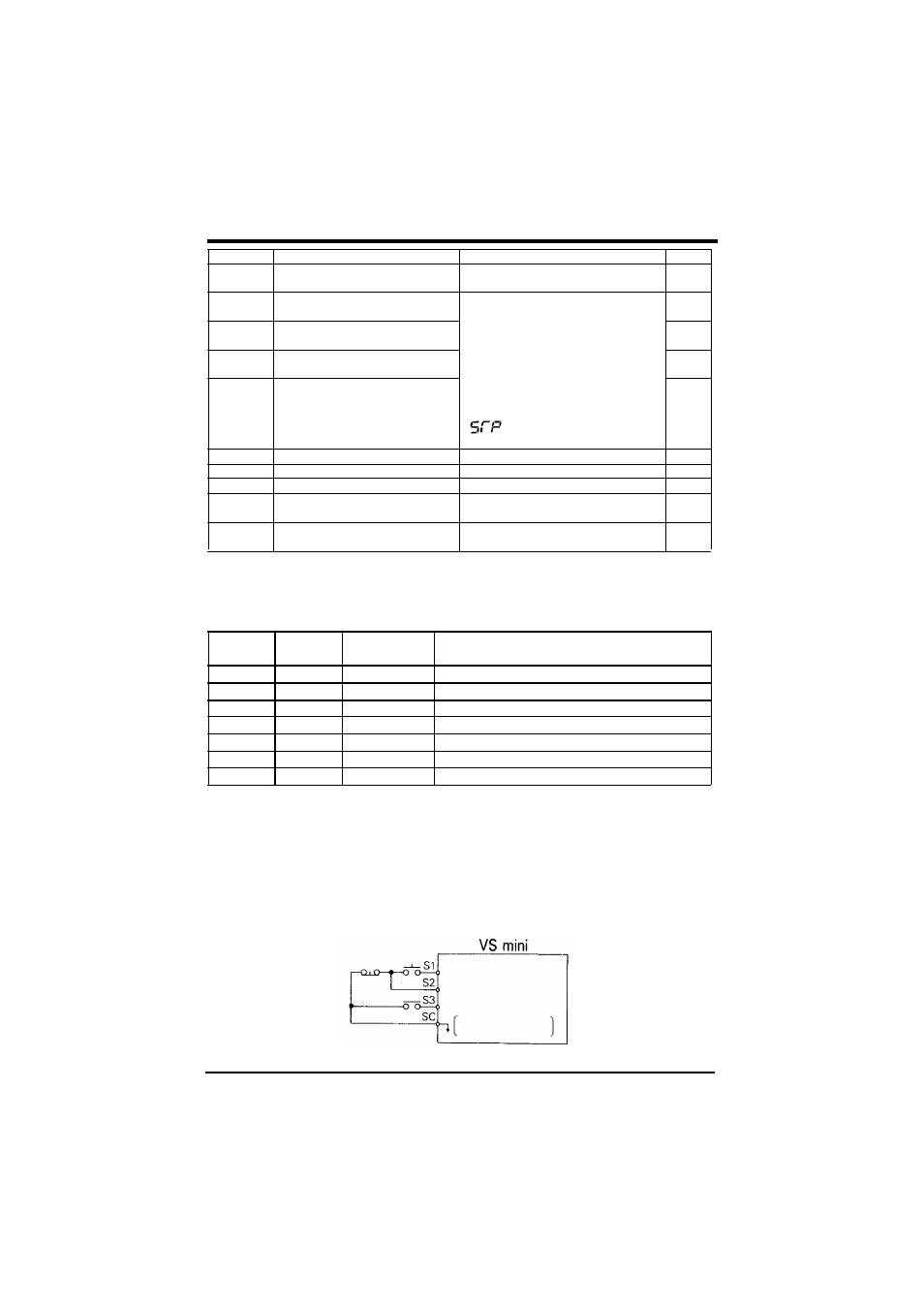

Klemmenfunktion bei Dreileitersequenzauswahl
Wenn Klemme S3 (n052) auf 0 gesetzt ist, erhält die Klemme S1 die
Bedeutung "Betriebs-Befehl", die Klemme S2 die Bedeutung "Stop-Befehl"
und die Klemme S3 die Bedeutung "Drehrichtung vorwärts/rückwärts
(FWD/REV)".
18
Kommunikations-/Steuerkreis-
Klemmenauswahl
74
19
Nothaltfehler
(Arbeitskontakteingang)
Frequenzumrichter bleibt bei Eingabe des
Nothaltsignals nach dem in n005
festgelegten Stopverfahren stehen. Wenn
das Verfahren "Auslaufen bis zum Stillstand"
(durch Setzen von n005 auf 1) ausgewählt
ist, läuft der Frequenzumrichter unter
Zugrundelegung der mit n022 festgelegten
Tieflaufzeiteinstellung 2 bis zum Stillstand
aus. Digitale Bedieneinheit meldet
„
“ (leuchtet bei einem Fehler und
blinkt bei einem Alarm).
–
20
Nothaltalarm
(Arbeitskontakteingang)
–
21
Nothaltfehler
(Ruhekontakteingang)
–
22
Nothaltalarm
(Ruhekontakteingang)
–
23 PID-Regler aufheben 110
24 PID-Intregal-Reset 110
25 PID-Intregal halten 110
34 UP/DOWN-Befehl
Einstellung nur aktiviert für
n056 (Klemme S7)
71
35 Selbsttest
Einstellung nur aktiviert für
n056 (Klemme S7)
100
Nr. Klemme
Anfangs-
einstellung
Funktion
n050 S1 1 Befehl "Betrieb vorwärts" (Zweileitersequenzauswahl)
n051 S2 2 Befehl "Betrieb rückwärts" (Dreileitersequenzauswahl)
n052 S3 3 Externer Fehler
n053 S4 5 Fehlerreset
n054 S5 6 Drehzahl-Fixsollwert 1
n055 S6 7 Drehzahl-Fixsollwert 2
n056 S7 10 Schleichfahrtbefehl
Einstellung Bezeichnung Beschreibung Ref.
Stop-Schalter (Ruhekontakt)
Betriebs-Schalter (Arbeitskontakt)
Betriebsbefehl
(Betrieb, wenn Schalter geschlossen)
Stop-Befehl
(Stop, wenn Schalter offen)
Drehrichtungsauswahl
Drehrichtung vorwärts,
wenn Schalter offen
Drehrichtung rückwärts,
wenn Schalter geschlossen
