ELEKTRISCHE ANSCHLÜSSE
4
53
OPTISONIC 6300
www.krohne.com 12/2009 - 4000264002 - HB OPTISONIC 6300 R03 de
Steuereingang aktiv, Modulare E/A
• U
int
= 24 VDC
• Externer Kontakt offen:
U
0, nom
= 22 V
Externer Kontakt geschlossen:
I
nom
= 4 mA
• Eingestellter Schaltpunkt für die Erkennung "Kontakt offen oder geschlossen":
Kontakt offen (Aus): U
0
≤ 10 V mit I
nom
= 1,9 mA
Kontakt geschlossen (Ein): U
0
≥ 12 V mit I
nom
= 1,9 mA
• X kennzeichnet die Anschlussklemmen A oder B, je nach Ausführung des Messumformers.
Steuereingang passiv, Modulare E/A
• 3 V ≤ U
ext
≤ 32 VDC
• I
max
= 9,5 mA bei U
ext
≤ 24 V
I
max
= 9,5 mA bei U
ext
≤ 32 V
• Eingestellter Schaltpunkt für die Erkennung "Kontakt offen oder geschlossen":
Kontakt offen (Aus): U
0
≤ 2,5 V mit I
nom
= 1,9 mA
Kontakt geschlossen (Ein): U
0
≥ 3 V mit I
nom
= 1,9 mA
• X kennzeichnet die Anschlussklemmen A oder B, je nach Ausführung des Messumformers.
VORSICHT!
Anschlusspolarität beachten.

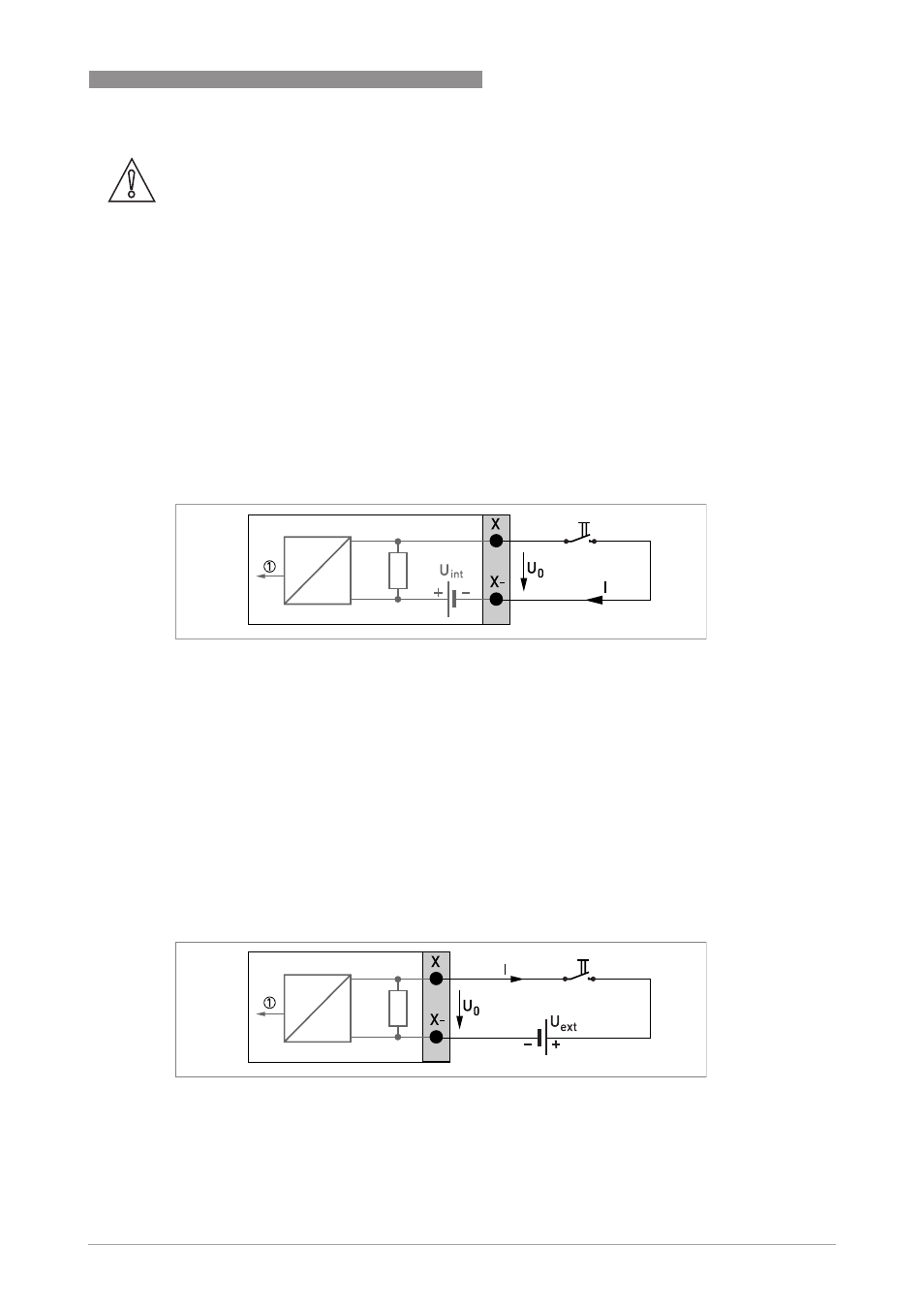

Abbildung 4-26: Steuereingang aktiv C
a
1 Signal
Abbildung 4-27: Steuereingang passiv C
p
1 Signal
