ERSETZEN DER
DICHTUNGSKAMMER-/
STOPFBUCHSENDECKELBUCHSE
Die Dichtungskammer-/Stopfbuchsendeckelbuchse
(125) wird durch Presspassung gehalten und mit drei
Stellschrauben befestigt.
Ausbau der Buchse (125)
1. Die Stellschrauben entfernen.
2. Die Buchse (125) in Richtung Flügelradseite der
Dichtkammer-/Stopfbuchsenbohrung heraus-
drücken (Abb. 40).
Einbau der Buchse (125)
1. Den Buchsensitz im Dichtungskammer-
/Stopfbuchsendeckel (184) gründlich säubern.
2. Die neue Buchse (125) mit Trockeneis oder einem
anderen Kühlmittel abkühlen und in den Sitz im
Deckel drücken (184). Mit einem Hartholzstück und
einem Gummihammer einklopfen (Abb. 41).
/ / / / / / / ACHTUNG / / / / / / /
Trockeneis und andere Kühlmittel können
Verletzungen verursachen. Die
Herstelleranweisungen zur sicheren Handhabung
beachten.
3. Auf der Flügelradseite des Deckels (184) in
gleichmäßigen Abständen zwischen den
ursprünglichen Stellschraubenbohrungen drei neue
Gewindebohrungen anbringen.
4. Die Stellschrauben einschrauben und die Gewinde
stauchen.
ERSETZEN DER DROSSELBUCHSE DER MECHA-
NISCHEN DICHTUNG (FALLS VORHANDEN).
Die Drosselbuchse der mechanischen Dichtung (falls
vorhanden) wird durch Druckpassung in der
Stopfbuchse (250) festgehalten.
Ausbau der Buchse
Die Buchse in Richtung Flügelradseite der
Stopfbuchse (250) herausdrücken.
Einbau der Buchse
Die neue Buchse in die Stopfbuchse (250) pressen
(Abb. 42).
6
41

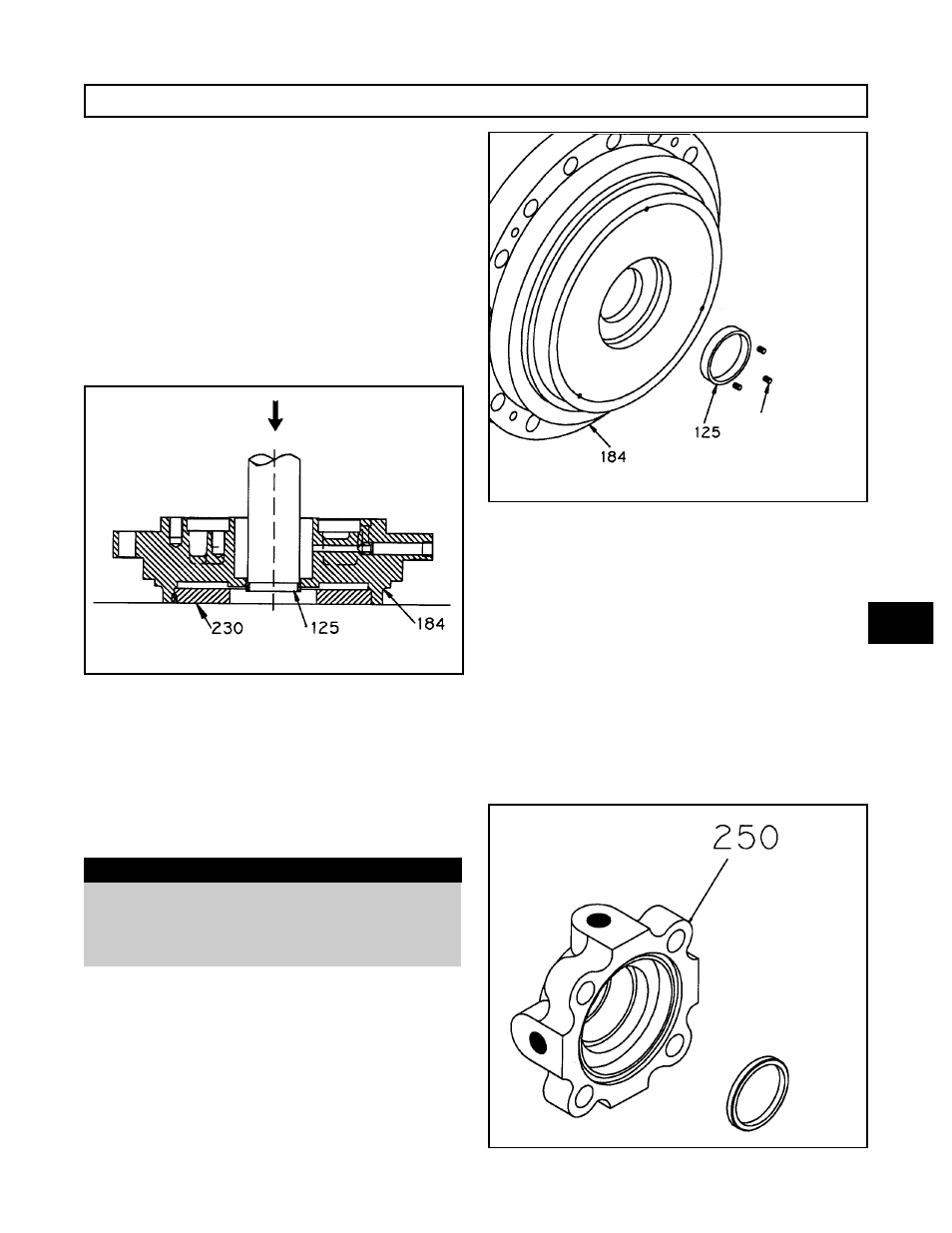

Abb. 40
Abb. 41
Abb. 42
AUSTAUSCH DER VERSCHLEISSTEILE
STELLSCHRAUBE
