INSTALLATION DES FLÜGELRADS
HINWEIS: Es ist ratsam, die Rundlaufprüfungen
an der Oberfläche des Dichtungskammerdeckels,
an der Verriegelung und am Verschleißring (falls
vorhanden) gemäß Anweisungen unter
“Vorläufige Installation des
Dichtungskammerdeckels” erneut durchzuführen.
1. Den Flügelradkeil (178) in die Keilnut der Welle
(122) einsetzen.
WARNUNG
Bei der Handhabung des Flügelrads sollten dicke
Arbeitshandschuhe getragen werden, um
Verletzungen an den scharfen Kanten zu vermeiden.
2. Das Flügelrad (101) auf der Welle (122) installieren.
HINWEIS: Zur Erleichterung der
Montage/Demontage sollte auf die
Flügelradbohrung ein Gleitmittel aufgetragen
werden.
3. Die Flügelradunterlegscheibe (199) auf der Welle
(122) installieren.
4. Die Sicherungsscheibe (199A) des Flügelrads einset-
zen und die Verzahnung des Sicherungsrings mit der
Keilnut in der Flügelradunterlegscheibe (199) fluchten.
5. Die Flügelradschraube (198) einsetzen und
gleichmäßig auf das in Tabelle 7 aufgeführte
Anzugsmoment anziehen.
HINWEIS: Die Flügelradschraube hat ein
LINKSGEWINDE.

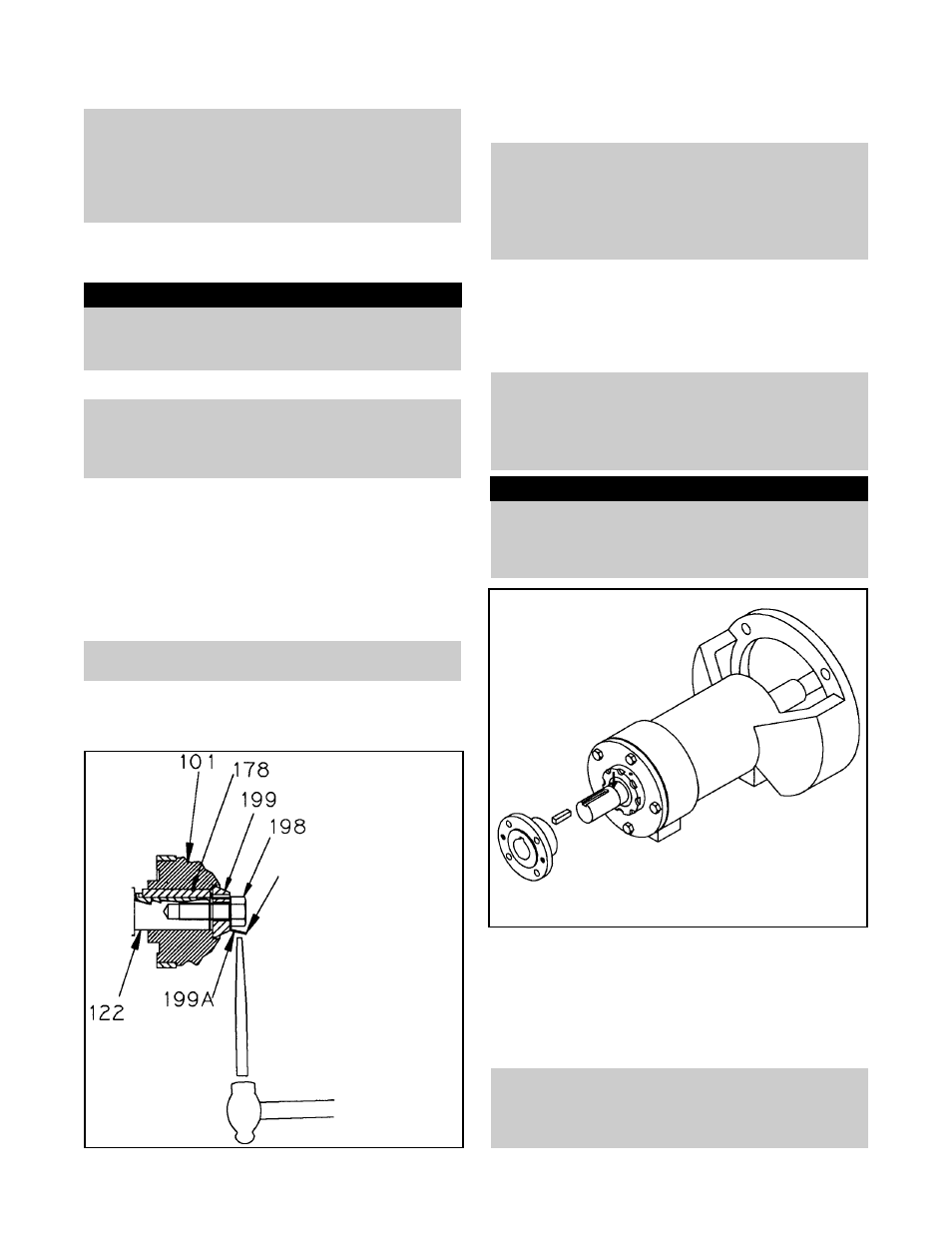

6. Einen Zahn der Sicherungsscheibe (199A) an eine
der Flachstellen der Flügelradschraube (198)
stellen (Abb. 63).
7. Die unbehinderte Drehung überprüfen. Wenn
Reibungen oder ein hoher Widerstand festgestellt
werden, die Ursache ermitteln und beheben.
HINWEIS: Es ist ratsam, die
Rundlaufprüfungen an der Oberfläche des
Flügelradverschleißrings gemäß Anweisungen
unter “Vorläufige Installation des
Dichtungskammerdeckels” erneut
durchzuführen.
EINBAU DER KUPPLUNGSNABE
Die Kupplungsnabe der Pumpenhälfte und den Keil an
der während der Demontage angebrachten Markierung
auf der Welle (122) montieren (Abb. 64). Auf die
Herstelleranweisungen zur Kupplung Bezug nehmen.
HINWEIS: Zur richtigen Passung muß die
Kupplungsnabe eventuell erwärmt werden.
Dazu ein Heizgerät verwenden, daß eine
gleichmäßige Erwärmung gewährleistet (z.B.
Ofen). KEINEN Brenner verwenden.
WARNUNG
Zur Handhabung der Kupplungsnabe isolierte
Schutzhandschuhe tragen. Die Kupplungsnabe
wird sehr heiß und kann Verbrennungen verur-
sachen.
INSTALLATION DER
HERAUSZIEHBAREN BAUGRUPPE
IN DAS GEHÄUSE
1. In die Dichtrille des Gehäuses (100) eine neue
Gehäusedichtung (351) einsetzen.
HINWEIS: Zur Erleichterung der
Montage/Demontage sollte auf die
Gehäusepaßflächen ein Gleitmittel aufgetra-
gen werden.
54
Abb. 63
Abb. 64
ZAHN DER
SICHERUNGSSCHEIBE
GEGEN DIE FLACHE
SEITE DER SCHRAUBE
