9. Die Kopplungsmutter auf die Gewindestange
schrauben, um die obere Hälfte der Baugruppe
zum senkrechten Teil der Herausziehvorrichtung
hin zu heben (Abb. I-E).
10. Schritte 8 und 9 wiederholen, bis der
Dichtungskammer-/Stopfbuchsendeckel (184) mit
der Aussparung im Motorauflager (240) gefluchtet
und die Kupplung am oberen Flansch des
Motorauflagers vorbeigehoben ist.
11. Die Lagerrahmenbaugruppe mit der
Herausziehvorrichtung horizontal am Motorauflager
(240) vorbeiheben (Abb. I-F).
HINWEIS: In einigen Fällen muß eventuell die
Seitenplatte der Kupplungsschutzabdeckung
vom drucklagerseitigen Deckel gelöst werden,
um ausreichenden Freiraum zu schaffen.
Siehe Anweisungen zur Montage und
Demontage der Kupplungsschutzabdeckung
in ANHANG II.
HINWEIS: Mit zunehmender Erfahrung wird
das Wartungspersonal mit dem Verhältnis
zwischen vertikaler und horizontaler
Bewegung des Lagerrahmens und der
Herausziehvorrichtung vertraut, worauf die
Einstellungen sehr einfach sind.
12. Die Demontage gemäß der Anweisungen und
Demontage fortsetzen.
INSTALLATION DER HER-
AUSZIEHBAREN BAUGRUPPE
Die oben in diesem Anhang beschriebenen Schritte
zum Ausbau der herausziehbaren Baugruppe in
umgekehrter Reihenfolge durchführen.
66

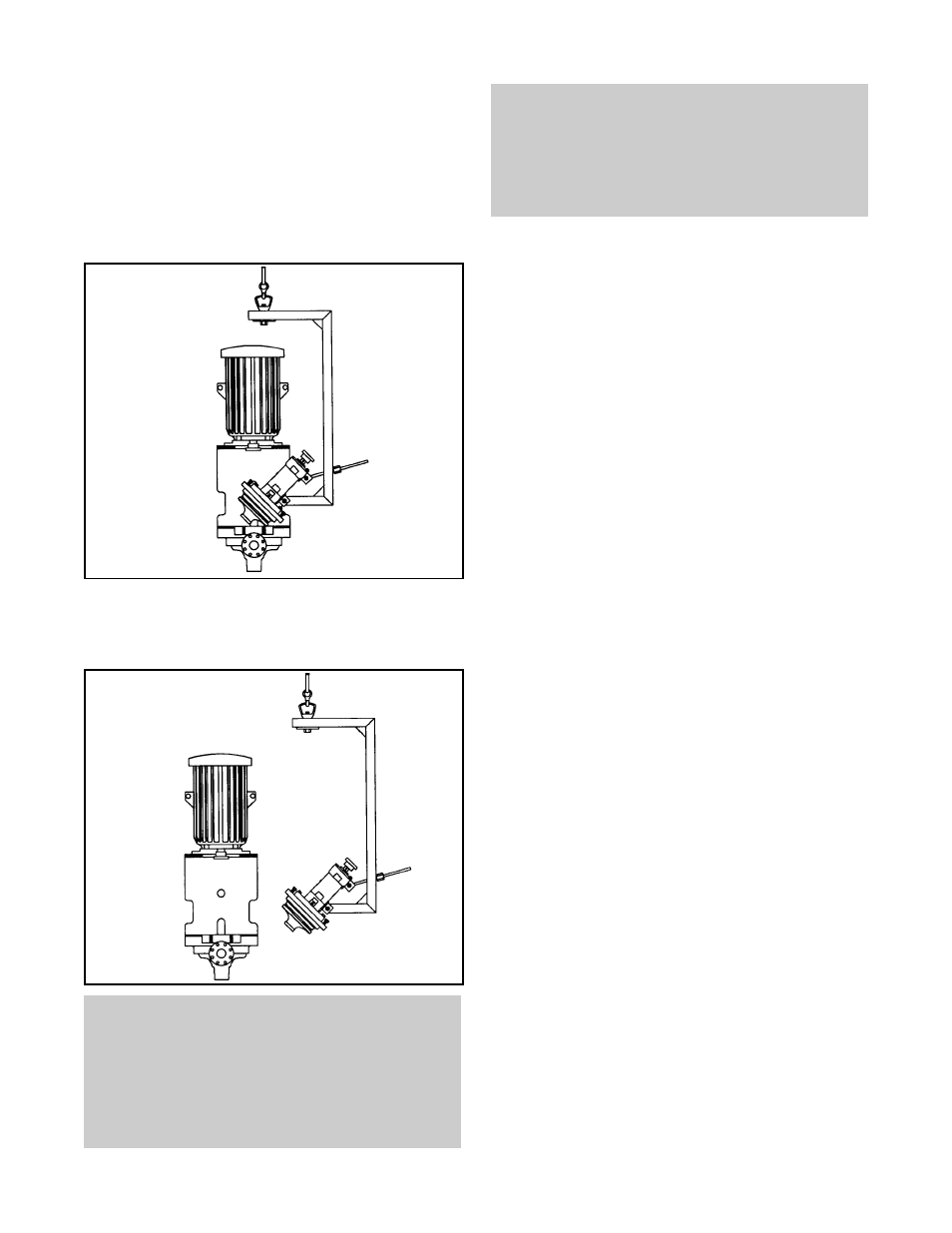

Abb. I-E
Abb. I-F
