MTS Ausrichteinheit Serie 609 Benutzerhandbuch
Seite 63
Rundlaufeinstellung
Produktinformationen der Ausrichteinheit Serie 609
Ausrichtungsverfahren
63

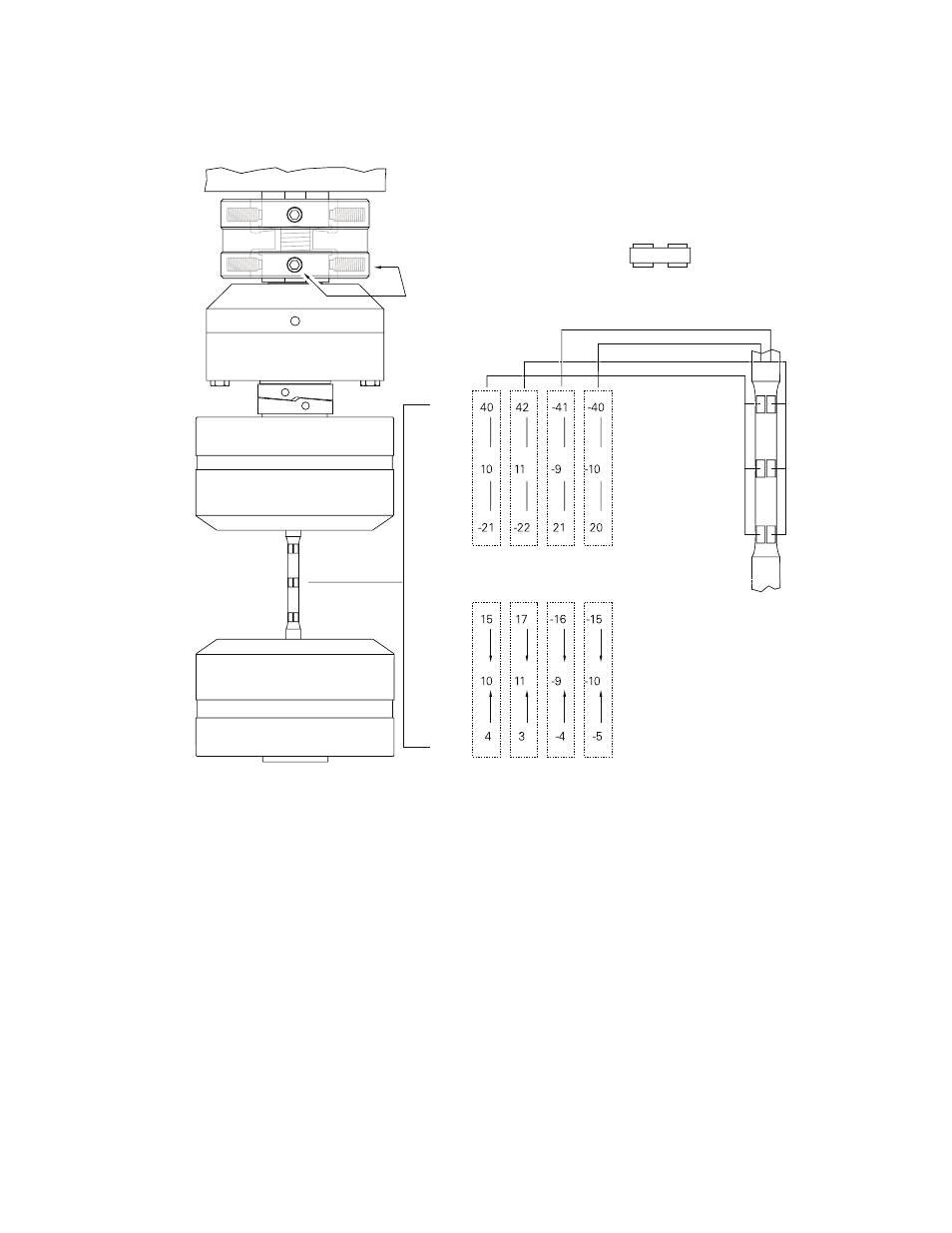

Die nachstehende Abbildung zeigt typische Messwerte vor und nach einer
Einstellung.
Dünne flache Prüfkörper—S-Biegung reduzieren
Wenn Sie dünne flache Prüfkörper mit drei Messabschnitten, vier
Dehnungsmessstreifen pro Stufe verwenden, stellen Sie die Konzentrizitäts-
Stellschrauben so ein, dass sich die oberen und unteren Messabschnittswerte
zu den Messwerten des mittleren Messabschnitts verschieben.
Sie stellen die Konzentrizitäts-Schrauben zu sehr ein, wenn das Mittel der oberen
oder unteren Dehnungsmessstreifen auf Seite A das Mittel der mittleren
Dehnungsmessstreifen auf Seite A schneidet.
Zum Beispiel Wenn das Mittel der oberen Dehnungsmessstreifen auf Seite A
(jetzt 16) unter 10,5 abfällt (dem Mittel der mittleren Dehnungsmessstreifen auf
Seite A), haben Sie die Stellschrauben zu sehr verstellt.
Einstellen
Obere
Mittlere
Untere
Obere
Mittlere
Untere
s (typische Messwerte vor der Einstellung)
t (typische Messwerte nach der Einstellung)
Belastungswerte
A
B
A Seite
B Seite
