Winkeleinstellung
Ausrichtungsverfahren

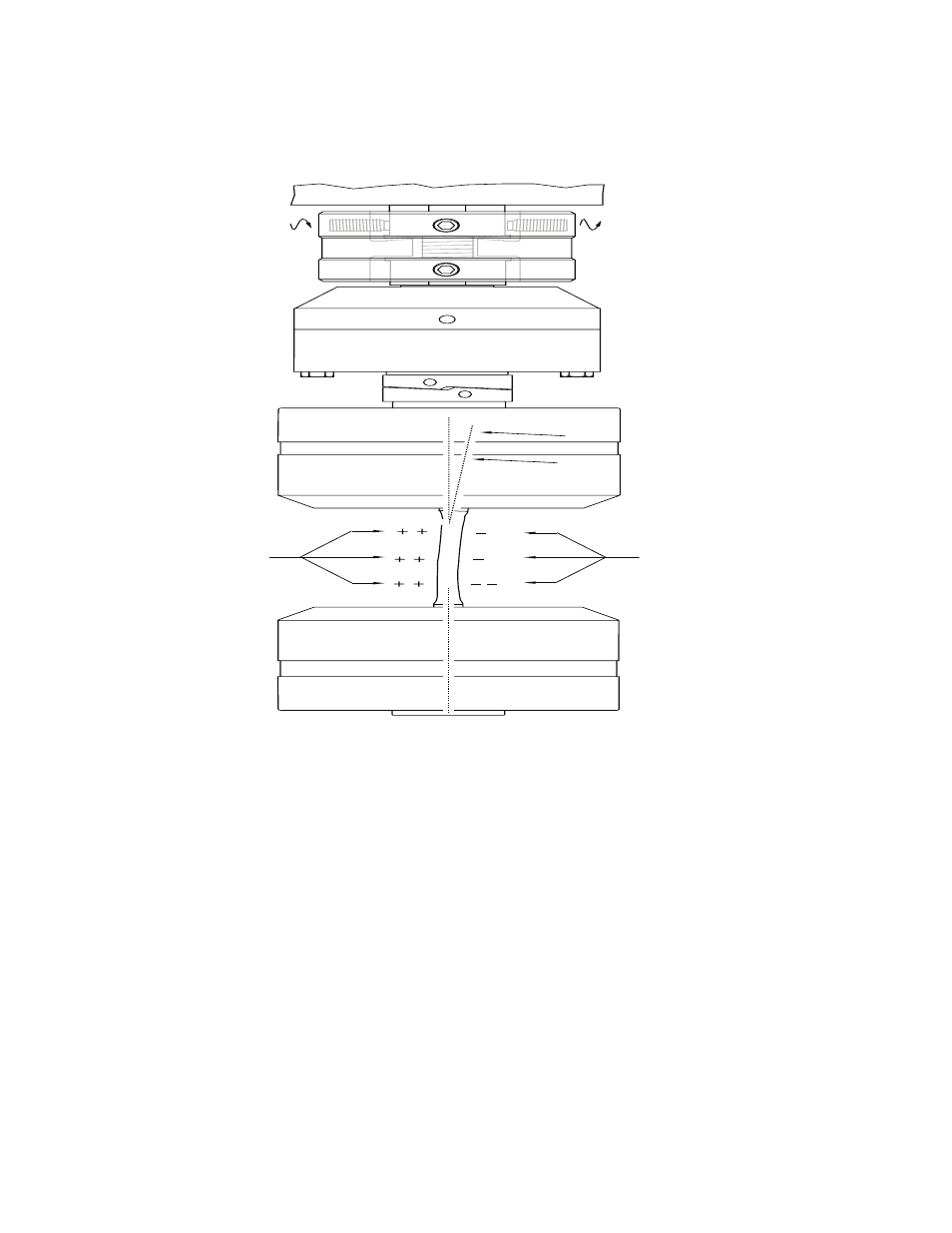

2. Bestimmen Sie anhand der nachstehenden Abbildung, welche Schrauben
eingestellt werden müssen.
Drehen der Winkelstellschrauben
•
Wenn Sie kleinere Einstellungen vornehmen, halten Sie alle
vier Schrauben in Kontakt mit dem Konzentrizitäts-Spannring.
•
Wenn Sie Einstellungen ab 75 µS vornehmen, lockern Sie
gegenüberliegenden Schrauben. Ziehen Sie eine Schraube an, um einen
etwas höheren Wert als den angezielten Wert zu erhalten. Ziehen Sie
die andere an, um Ihren angestrebten Wert zu erreichen. Am Schluss
müssen alle Schrauben angezogen sein.
•
Wenn Sie einen runden Prüfkörper einstellen,
siehe „Runde Prüfkörper—C-Biegung reduzieren“.
•
Wenn Sie einen flachen Prüfkörper einstellen,
siehe „Flache Prüfkörper—C-Biegung reduzieren“.
Festziehen
Lockern
Diese Messwerte
gehen zu Plus
Diese Messwerte
gehen zu Minus
