GSM-PRO
- 37 -
6.4.3 6.4.3 6.4.3 6.4.3 Anschlüsse Anschlüsse Anschlüsse Anschlüsse V V V V out out out out
Die Anschlüsse Vout bieten eine Quelle, die zur Versorgung der digitalen Eingänge verwendet
werden kann.
Bei Verwendung der Power-Down-Funktion des Moduls ist es empfehlenswert, diese
Quelle zu nutzen und nicht die normale Versorgungsspannung des Moduls.
Wird die Versorgungsspannung für die Digitaleingänge verwendet besteht die Möglichkeit, dass der
Ausfall der Versorgungsspannung
vom Modul als Änderung der digitalen Eingänge erkannt wird, bevor es den Power-Down detektiert.
Das Modul versendet nun zunächst die Änderung der Digitaleingänge an die eingetragenen Nutzer.
Danach steht unter Umständen nicht mehr genügend Kapazität zur Verfügung, um nachfolgend auch
die Power-Down-Nachricht zu senden.
HINWEIS: Die V+ ist eine Quelle mit einem maximalen Strom von 20mA, die nur für die Signalisierung
ausgelegt ist.
Dieser Ausgang eignet sich nicht als Stromversorgung für andere Steuerungsaufgaben.

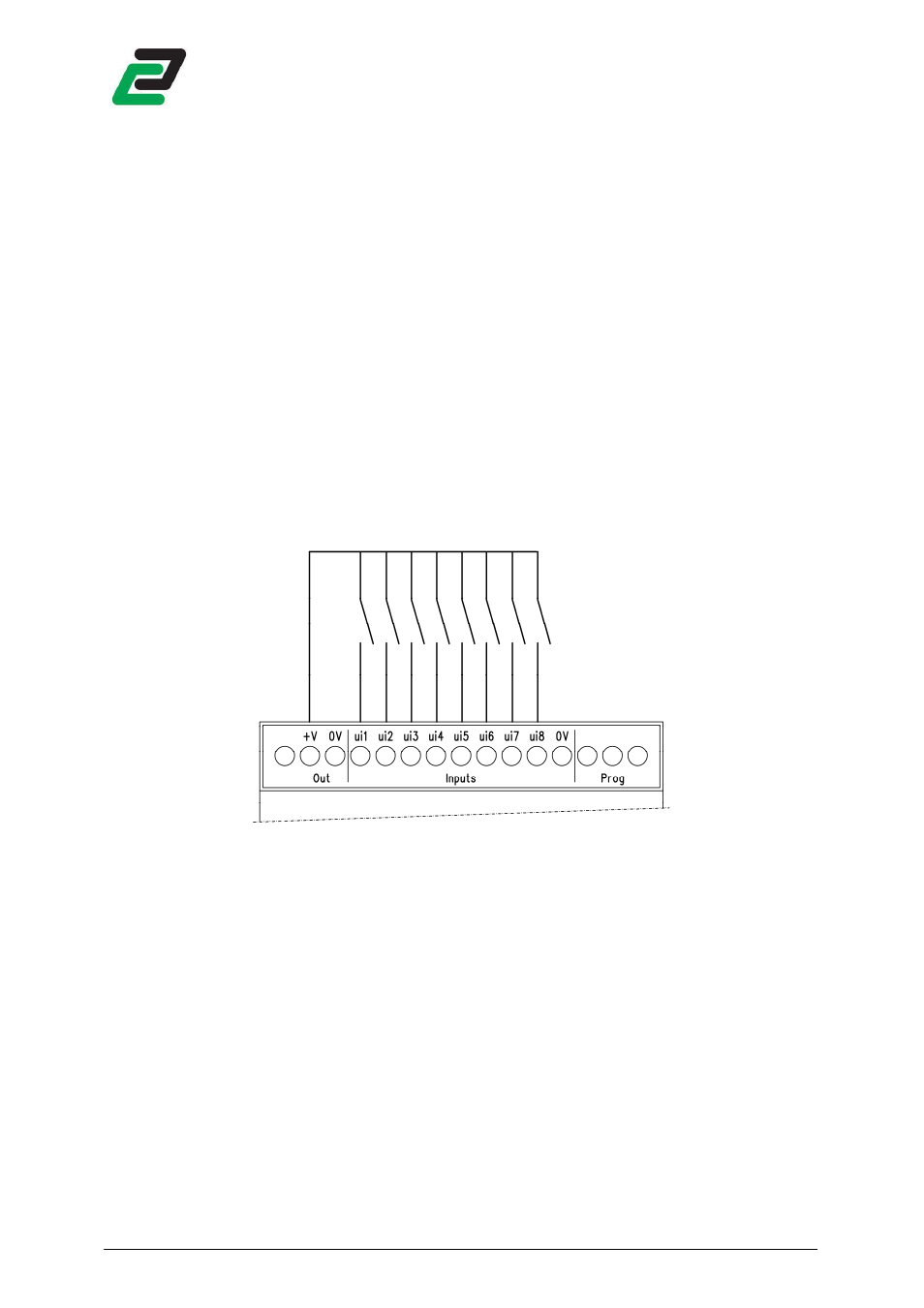

6.4.4
6.4.4 6.4.4 6.4.4 Anschluss Beispiel Anschluss Beispiel Anschluss Beispiel Anschluss Beispiel
In diesem Beispiel werden alle digitalen Eingänge (DI) auf +24V geschaltet.
