CONTA-CLIP EMS-Engraver - Handbuch (Seite 10)

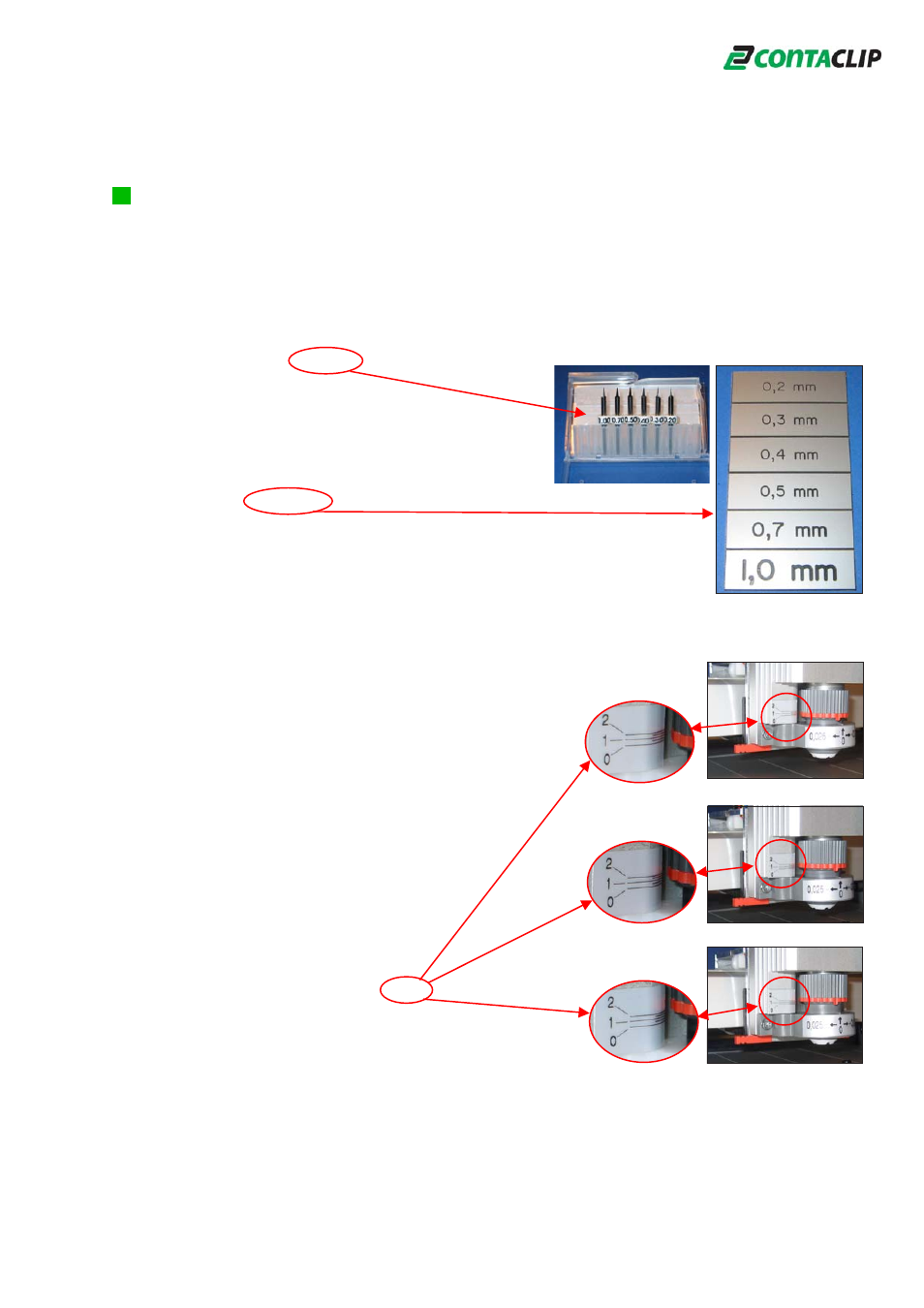

4. Einstellung der Graviertiefe
Über den Tiefenregler an der Gravierspindel wird die Graviertiefe der Gravur
bestimmt. In Abhängigkeit von der Breite und des Schliffwinkels des verwendeten
Stichels sowie der Eindringtiefe in das Material, werden unterschiedliche Schriftbreiten
für die Gravur erreicht.
Für die normale Verwendung empfehlen wir den Einsatz von Gravierstichel mit einem
Schliffwinkel von 15°.
Diese sind in den Breiten von
0,2; 0,3; 0,4; 0,5; 0,7; 1,0 mm erhältlich.
Sonderformen sind auf Wunsch lieferbar.
Anhand der Beispiele können Sie die unterschiedlichen Ergebnisse
der Gravuren sehen.
Die Einstellung der Graviertiefe wird mit dem Verdrehen des
Tiefenstellers bewirkt.
Null-Stellung
Mit der Drehung nach rechts wird die Tiefe der
Gravur erhöht, mit Drehung nach links verringern
Sie die Graviertiefe. Wenn Sie den Tiefensteller
betätigen, spüren Sie eine Rastung.
Mit jeder Rastung wird der Stichel um 0,025 mm 1 mm
tiefer oder höher gestellt. Wenn Sie den Tiefensteller
um eine Umdrehung nach rechts gedreht haben,
erreichen Sie eine Graviertiefe von 1 mm
(40 Rastungen a 0,025 mm).
2 mm
Die Tiefe können Sie an der Skala links neben der
Gravierspindel ablesen.
Achtung: Die Spitzen der Gravierstichel sind sehr empfindlich und müssen sehr
vorsichtig behandelt werden. Vermeiden Sie die Beschädigung der Spitze. Bei
Beschädigungen wird die Qualität der Beschriftung sehr stark beeinträchtigt.
9
