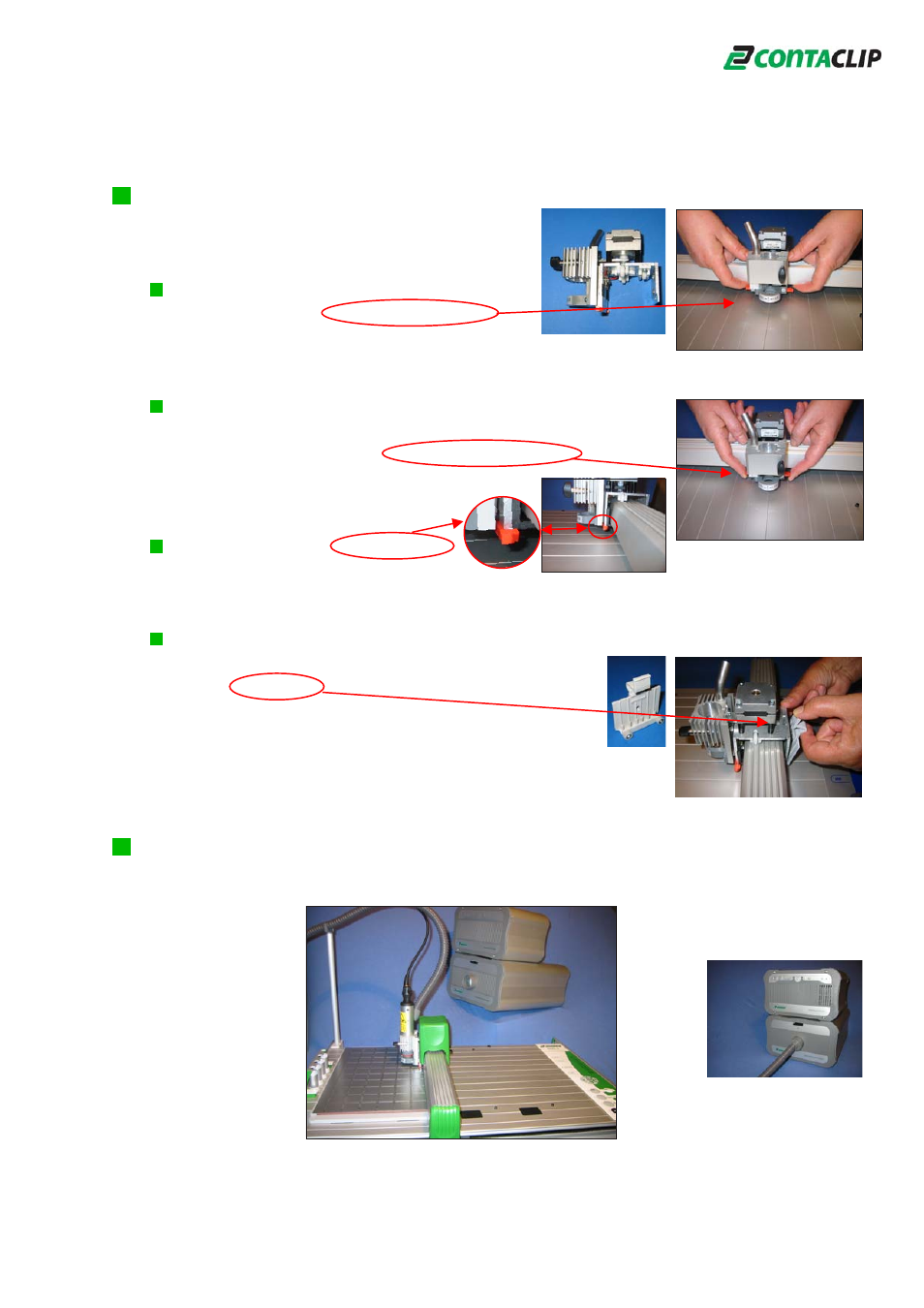

3.3 Gravierkopf aufsetzen
Beim Einsetzen des Gravierkopfes darauf
achten, dass der Kopf in beide Führungen
eingesetzt ist.
Graviereinheit bis zum Anschlag eindrücken.
Beim Eindrücken die Halterung von unten
gegen drücken, damit die Schreibarmführung
nicht beschädigt wird.
Sicherung Gravierkopf
Damit der Gravierkopf sich nicht während des Betriebes lösen
kann, muss die Verriegelung beidseitig geschlossen werden,
siehe Abbildung
Überprüfen Sie den korrekten Sitz.
Gegenlager für Gravierkopf montieren
Gegenlager für den Gravierkopf laut
Abbildung aufsetzen..
Mit dem Gegenlager wird die horizontale Ausrichtung
der Graviereinheit sichergestellt.
3.4 Staubsauger (EVC) und Steuereinheit (EC) aufstellen
Plazieren Sie die Geräte wie in der Abbildung dargestellt hinter dem EMS-2.
