5. Wechseln des Gravierstichels

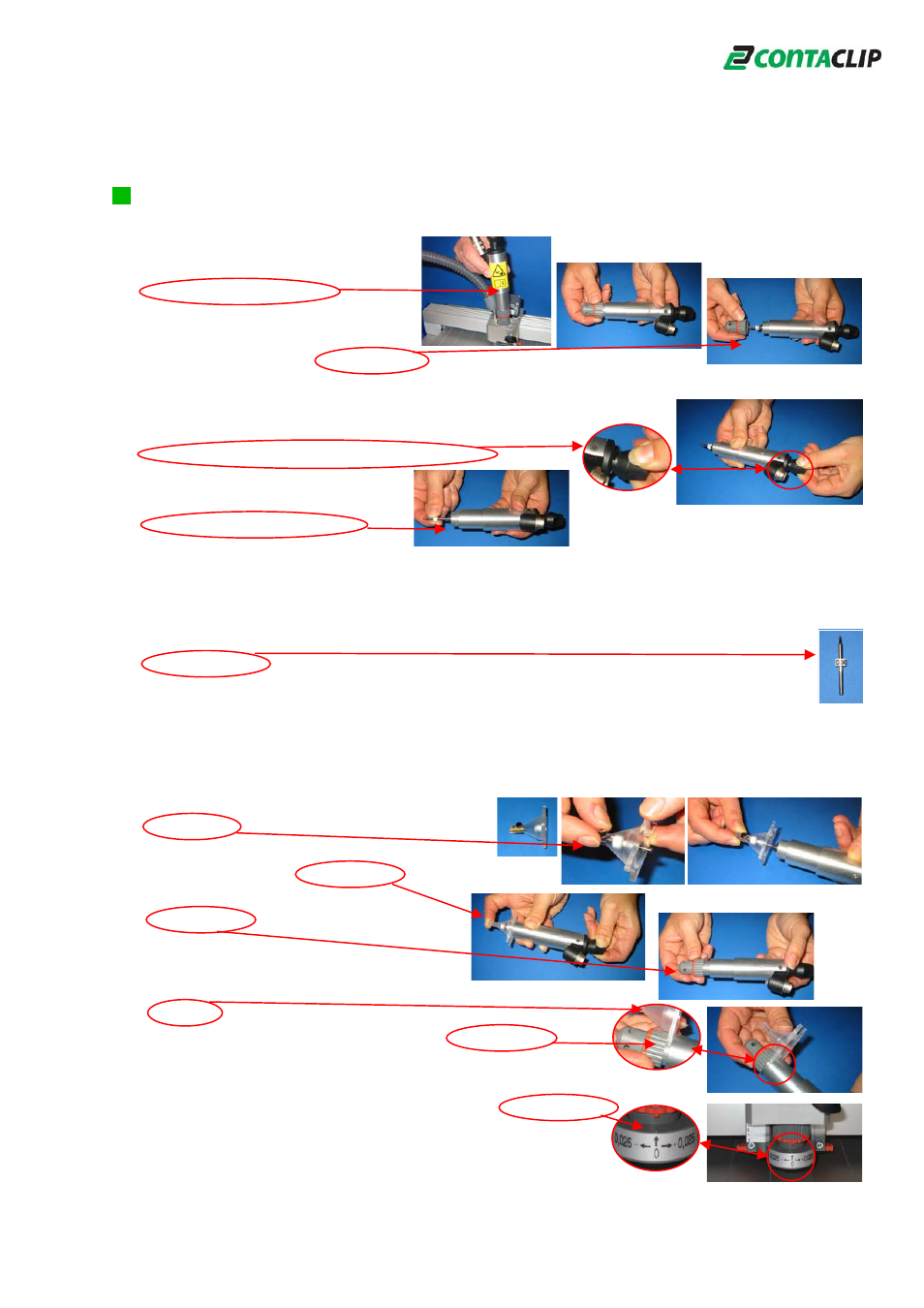

Um den Gravierstichel zu wechseln gehen Sie folgendermaßen vor:
Lösen Sie die Befestigung am
Gravierkopf und nehmen Sie die
Gravierspindel heraus.
Das Anschlusskabel braucht
nicht gelöst werden.
Drehen Sie jetzt den Tiefensteller von der Gravierspindel ab.
Achtung: Gravierstichel und Spindel können durch Betrieb erwärmt sein!
Danach müssen Sie mit dem Drehknopf am Ende der Spindel
die Spannzange lösen. Hierzu müssen Sie den
Knopf eindrücken und nach links drehen.
Nun ist die Spannzange offen
und Sie können den
Gravierstichel entnehmen.
Achtung: Spannzange nur soweit lösen, dass der Stichel entnommen werden
kann, die Spannzange nur zum Reinigen ganz aufdrehen.
Damit die richtige Länge des Gravierstichels sichergestellt wird, nutzen Sie bitte immer
die Einstellhilfe. Verwenden Sie auschließlich die von uns gelieferten
Gravierstichel. Bei Verwendung anderer Fabrikate übernehmen wir keine
Garantie für die Schriftqualität und für Beschädigungen an den Einheiten.
Achtung: Die Spitzen der Gravierstichel sind sehr empfindlich und müssen
sehr vorsichtig behandelt werden. Vermeiden Sie die Beschädigung der Spitze,
da sonst die Qualität der Beschriftung sehr stark beeinträchtigt wird. Nutzen Sie
zum Einsetzten des Stichel immer die mitgelieferte Einstellhilfe.
Befestigen Sie einen neuen Stichel in der
Einstellhilfe, schieben den Stichel mittels
Einstellhilfe in die Spannzange und ziehen diese
wieder an. Drehen Sie nun den
Tiefensteller wieder auf die Gravier-
spindel auf. Der Tiefensteller ist dann
in Nullposition, wenn zwischen
Tiefensteller und Gravierspindel ein
Abstand von drei Millimetern erreicht ist. Sie können den
Abstand sicherstellen, indem Sie die offene Seite der
Einstellhilfe als Distanzstück, wie in der Abbildung
dargestellt, verwenden. Setzen Sie nun die Gravierspindel wieder
in den Gravierkopf ein und bringen Sie die Markierungen
am Tiefensteller und am Gravierkopf übereinander.
Ziehen Sie dann den Klemmblock wieder fest.
