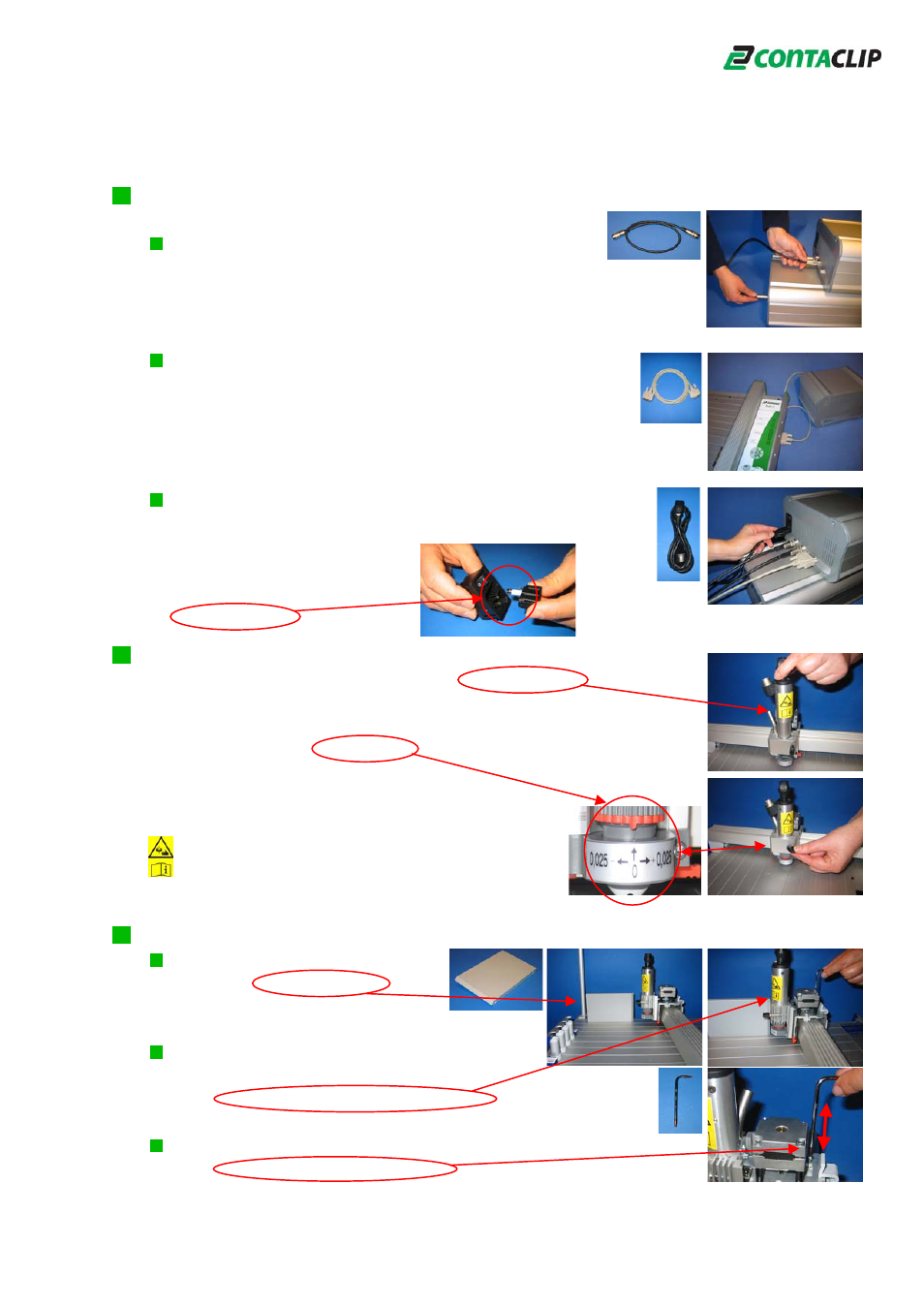

3.5 Anschluss der Verbindungsleitungen
Anschluss des Staubsaugers EVC an die
Steuereinheit
Schließen Sie das entsprechende Kabel am EVC und EC an und
schrauben die Verbindungen fest.
Verbindung Plotter EMS-2 mit Steuereinheit EC
Schließen Sie das beiliegende Verbindungskabel laut
Abbildung am Plotter und an der Steuereinheit EC an und
sichern Sie die Verbindung indem Sie die Rändelschrauben
an den jeweiligen Anschlüssen festziehen.
Netzanschluss EC
Stecken Sie das beiliegende Netzkabel an die Steuereinheit
EC an. In dem Anschluß
befindet sich neben dem
Ein / Aus Schalter auch
die Feinsicherung (4A).
3.6 Gravierspindel in den Gravierkopf einsetzen
Setzen Sie, wie Abbildung gezeigt die Gravierspindel in den
Gravierkopf ein und klemmen Sie die Gravierspindel fest. Die
Gravierspindel ist bereits mit einem Gravierstichel bestückt. Die
rote Markierung am Tiefensteller muss mit dem Pfeil auf dem
Gravierkopf übereinstimmen.
Wichtig: Verdrehen sie den Tiefensteller nicht, da
sonst keine genaue Ausrichtung gewährleistet ist.
Achtung: Bitte lesen und beachten Sie die
Sicherheitshinweise zum Betrieb!
3.7 Graviereinheiten ausrichten, nur erforderlich bei erster Inbetriebnahme!
Setzen Sie zuerst die
Kalibrierhilfe auf den EMS-2 wie in
der Abbildung dargestellt auf.
Schieben Sie den Schreibarm
(der Plotter muss ausgeschaltet sein),
mit dem Gravierkopf gegen den Anschlag.
Richten Sie nun den Gravierkopf senkrecht aus, drehen Sie dazu
mit dem Werkzeug die Stellschraube nach links oder rechts.
