CONTA-CLIP EMS-Engraver Benutzerhandbuch
Seite 6

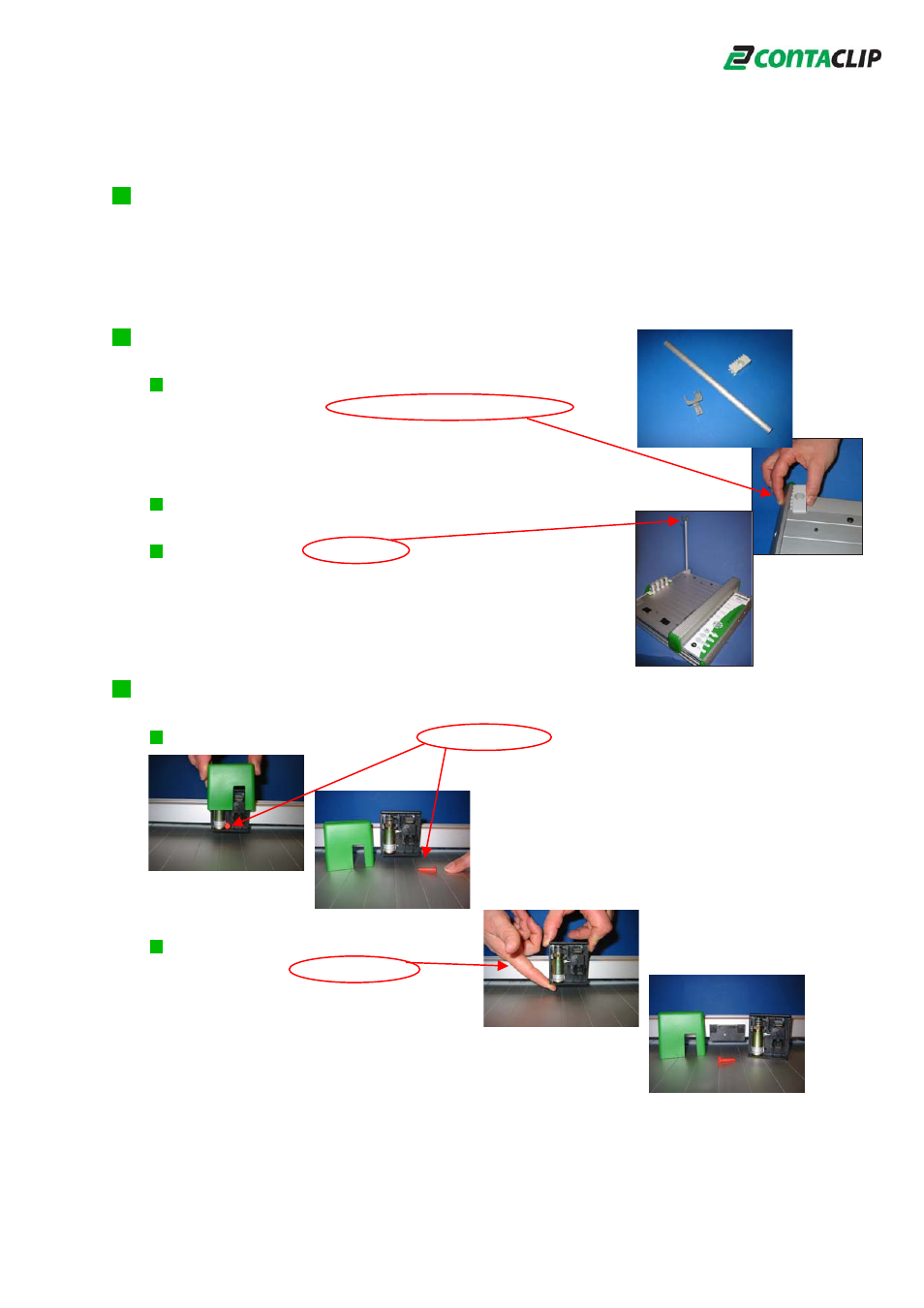

3. Anschluß und Montage des Engraver an den EMS-2
Die Montage und der Anschluß der Graviereinheit an den EMS-2 ist leicht zu
bewerkstelligen. Behandeln Sie die Komponenten sorgfältig, damit keine
Beschädigungen auftreten.
Gehen Sie bei der Montage der Graviereinheit wie folgt vor.
3.1 Montage der Halterung, Kabel und Schlauchstativ
Schieben Sie zuerst die Halterung über die Grundplatte
und drücken dann die Halterung in das Seitenprofil wie in
der Abbildung dargestellt.
Stecken Sie das Alu-Rohr in die Halterung ein.
Stecken Sie das Klemmstück für das Gravierkabel und
den Saugschlauch ins Alu-Rohr
3.2 Demontage der Pen-Absenkeinheit vom EMS-2
Kunststoffkappe abziehen und Sicherungsstift entfernen
Absenkeinheit durch leichtes
„Kippeln“ aus der Führung lösen und
abnehmen.
Die Einheit kann sehr fest sitzen.
Lösen Sie die Absenkeinheit äußerst vorsichtig, damit die
Halterung nicht beschädigt wird.
5
