2.3. Locking Pins
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Die Stahlseile, über welche die Locking Pins der Lautsprecher und
der Riggingkomponenten miteinander verbunden sind, dienen nicht
zur Aufnahme von Lasten. Das Gewicht der Lautsprecher wird aus‐
schließlich von den Front und Splay/Rear Links in Verbindung mit
den Riggingsträngen der Lautsprecher und der Montage-/Flug‐
rahmen aufgenommen.
Stellen Sie sicher, dass alle Locking Pins vollständig eingeführt und
ordnungsgemäß eingerastet sind.
Die Yi Lautsprecher sind mit zwei verschiedenen Typen von Locking
Pins ausgestattet:
Typ [B] Locking Pin 9 x 40 mm.
An den Splay/Rear Links der Lautsprecher.
Typ [C] Locking Pin 8 x 23 mm.
An den Front Links der Lautsprecher und am
Z5393.001 Yi Montagerahmen unten.
Hinweis: Die Locking Pins sind über ein Stahlseil unverlierbar
an den einzelnen Riggingkomponenten der Lautsprecher und
des Rahmens befestigt.
Diese Stahlseile werden in den entsprechenden Abbildungen
in diesem Handbuch nicht gezeigt.
Montage
Das Quicklock-Prinzip gilt für alle oben genannten Typen von
Locking Pins. Um einen Locking Pin zu befestigen, gehen Sie wie
folgt vor:
1. Drücken Sie auf den Verriegelungsbolzen, um die beiden
Sperrkugeln zu lösen ( [r]).
2. Führen Sie den Locking Pin durch den entsprechenden Link
oder in die Aufnahme, bis er einrastet.
3. Lassen Sie den Bolzen los, um die Kugeln wieder zu verriegeln
( [l]).
4. Überprüfen Sie, ob der Locking Pin sicher verriegelt ist, indem
Sie den Pin kurz wieder zu sich ziehen.
Þ Um den Locking Pin wieder zu lösen und zu entfernen,
gehen Sie in umgekehrter Reihenfolge vor.

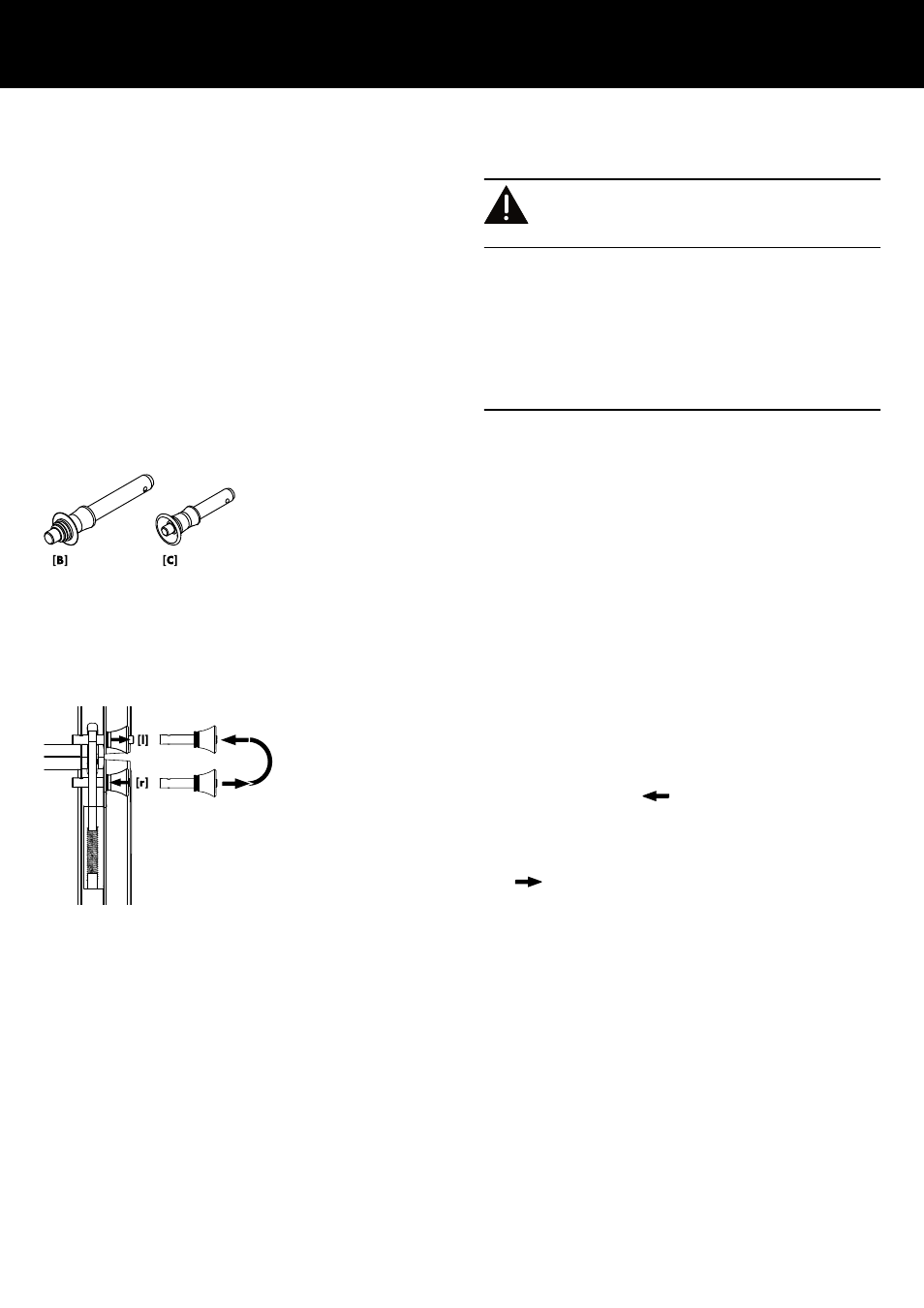

Abb. 3: Befestigung der Locking Pins
Darstellung mit Pin Typ
[C]
