5.1. Hochfahren des Arrays
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Stellen Sie grundsätzlich sicher, dass jeder Kettenzug für das
gesamte Systemgewicht ausgelegt ist.
Beim Anheben des Arrays müssen unvorhersehbare dynamische
Kräfte und ein plötzliches Auslenken des Arrays berücksichtigt
werden. Dies kann zu Personenschäden oder einer Beschädigung
der Riggingkomponenten und Lautsprechergehäuse führen.
Stellen Sie sicher, dass sich während des Auf- bzw. Abbaus keine
anderen Personen im Gefahrenbereich aufhalten.
Wenn alle mechanischen Einstellungen und Sicherheitsprüfungen
durchgeführt worden sind, kann das Array in seine Betriebsposition
hochgefahren und fest an der Dachkonstruktion vor Ort ange‐
bracht werden.
Achten Sie beim Anheben darauf, dass sich die Lautsprecherkabel
nicht verfangen oder verklemmen. Die Kabel können während des
Anhebens des Systems mit dem Motorkabel zu einem Strang
zusammengebunden werden.
Alle (bewegten) Kettenzugmotoren und Anschlagmittel dürfen sich
nicht verhaken. Das Array muss langsam und gleichmäßig ange‐
hoben werden, damit es sich während des Anhebens nicht auf‐
schaukelt.
5.2. Vertikale Ausrichtung des Arrays anpassen
Der Z5393.001 Yi Montagerahmen unten wird eingesetzt, wenn
für das Array in dieser Anwendung ein Gesamtneigungswinkel
erforderlich ist, der nicht von ArrayCalc erfasst wird oder nicht
durch die beabsichtigte Aufhängung erzielt werden kann.
Am unteren Rahmen können zusätzliche Stahlseile oder Kettenzüge
befestigt werden.
WARNUNG!
Mögliche Gefahr von Personen- und Sach‐
schäden.
Durch die Verwendung von zusätzlichen Stahlseilen oder Ketten‐
zügen werden die Lastbedingungen innerhalb des Arrays und
seiner Riggingkomponenten verändert. Die mithilfe von ArrayCalc
ermittelten Belastungsgrenzen sind nicht länger gültig. Deshalb
erfordert die Erhöhung des Gesamtneigungswinkels eines Arrays
gesonderte Betrachtungen und Berechnungen auf der Grundlage
der jeweiligen Bedingungen vor Ort.
Spannen Sie die zusätzlichen Stahlseile oder Kettenzüge immer
nach hinten und oben ab, wie in nebenstehender Grafik darge‐
stellt.

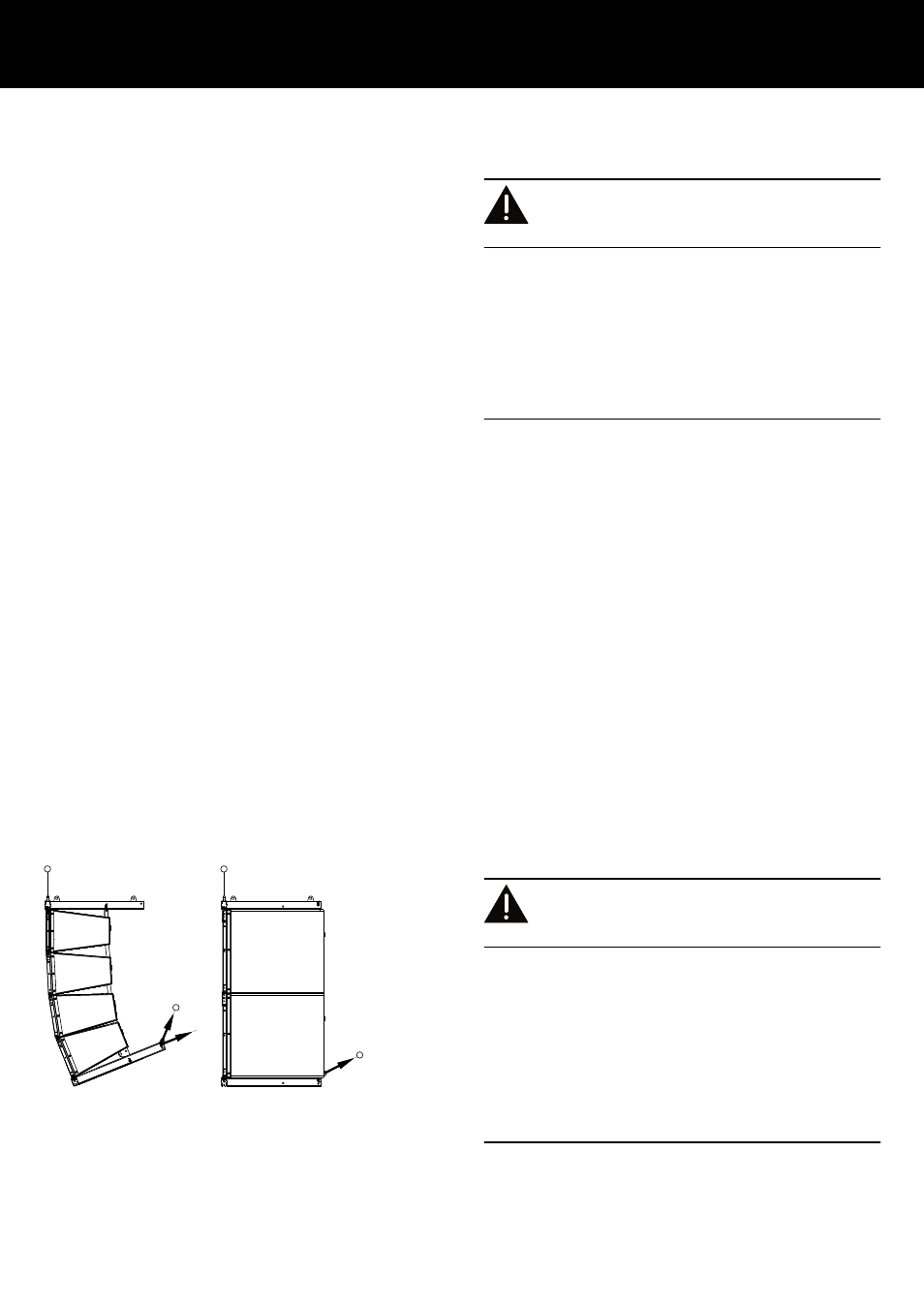

Abb. 19: Z5393.001 Yi Montagerahmen unten zur Erhöhung des
Gesamtneigungswinkels des Arrays
