2.5.2. Splay/Rear-Link-Mechanismus
Lösen Sie die entsprechenden Locking Pins und klappen Sie den
Splay/Rear Link heraus.
2.5.3. Einstellung der Öffnungswinkel für Yi-TOP Laut‐
sprecher
ACHTUNG!
Das Riggingsystem ist als eigensicheres System ausgelegt. Deshalb
muss der zweite Locking Pin (Sicherungspin [S]) immer eingesetzt
sein.
Die Öffnungswinkel zwischen benachbarten Lautsprechern können
in einem Bereich von 0° bis 14° liegen und in 1° Schritten einge‐
stellt werden. Die Öffnungswinkel werden am rückwärtigen Rig‐
gingstrang der Lautsprecher eingestellt.
Yi8/Yi12 Lautsprecher
Mittels der inneren Bohrungen wird der Öffnungswinkel festgelegt,
während das äußere Langloch zum Einsetzen des zweiten Locking
Pins (Sicherungspin [S]) vorgesehen ist, wie in nebenstehender
Grafik dargestellt.

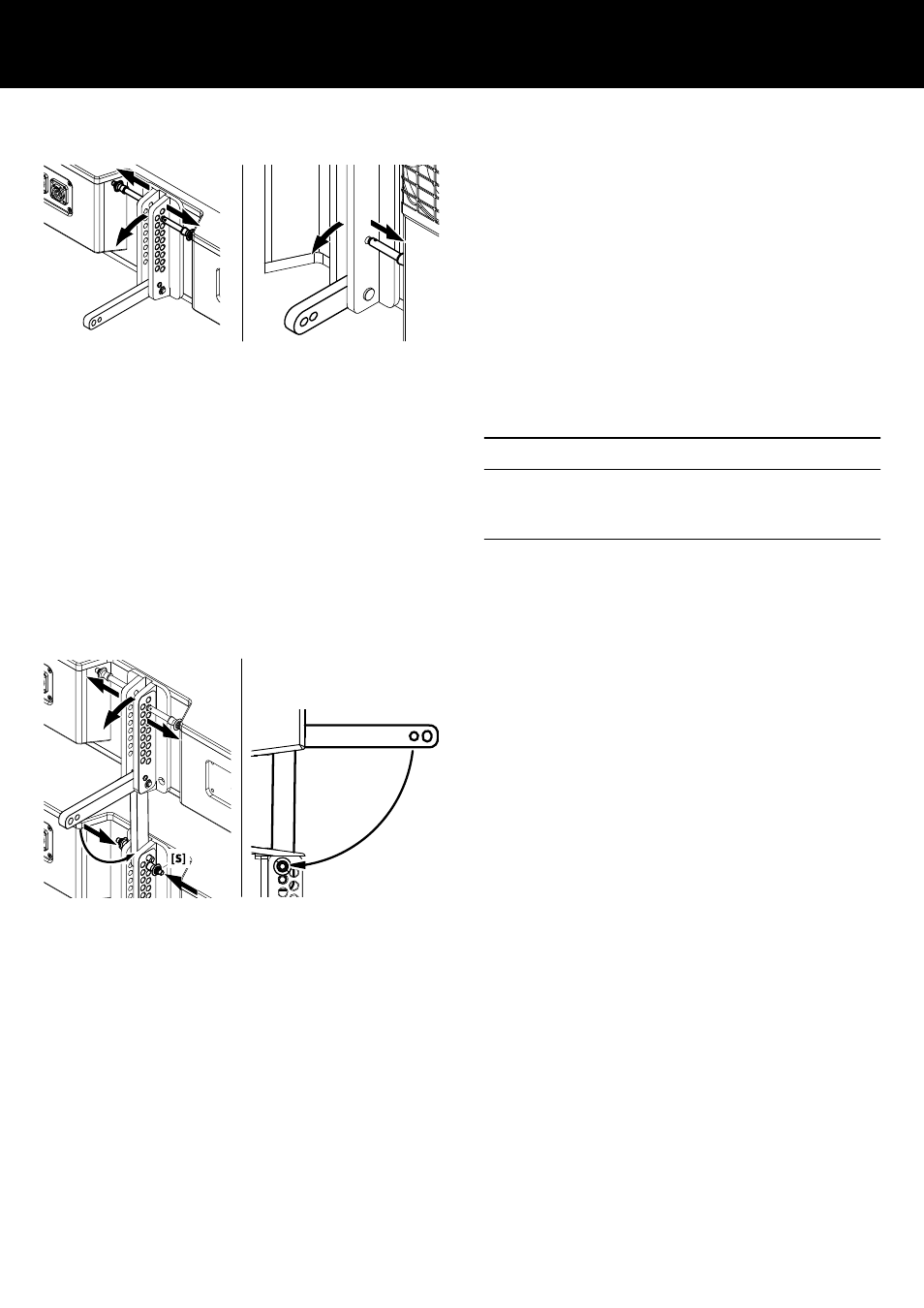

Abb. 14: Splay/Rear-Link-Mechanismus
Abb. 15: Voreingestellter Öffnungswinkel (z.B. 0°)
