4. Unteren Rahmen montieren
Der Z5393.001 Yi Montagerahmen unten wird eingesetzt, wenn
für das Array in dieser Anwendung ein Gesamtneigungswinkel
erforderlich ist, der nicht von ArrayCalc erfasst wird oder nicht
durch die beabsichtigte Aufhängung erzielt werden kann.
Am unteren Rahmen können zusätzliche Stahlseile oder Kettenzüge
befestigt werden.
Hinweis: Beachten Sie für diese Anwendung auch die
Sicherheits- und Montageanleitungen in Þ Kapitel 5. " Hoch‐
fahren und Ausrichten des Arrays" Þ 5.2. " Vertikale Ausrich‐
tung des Arrays anpassen" auf Seite 32.
Um den unteren Rahmen zu montieren, gehen Sie wie folgt vor:

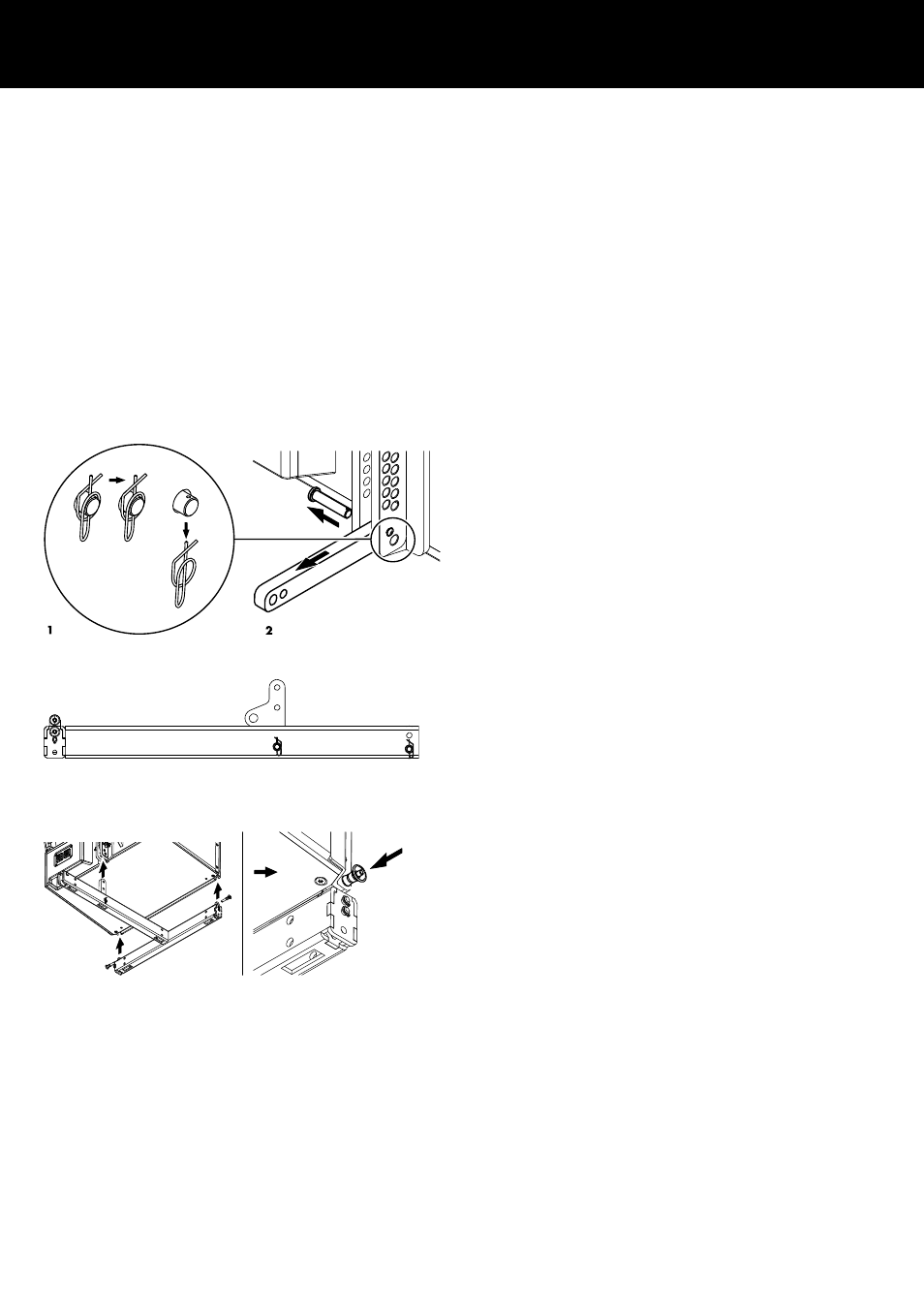

4a. Splay Link entfernen
Um den Rahmen montieren zu können, muss der Splay Link des
untersten TOP-Lautsprechers entfernt werden.
1. Entriegeln Sie den Ringfederstift des Befestigungsbolzens und
ziehen Sie ihn ab.
2. Ziehen Sie den Befestigungsbolzen heraus und entnehmen Sie
den Splay Link.
Hinweis: Legen Sie den Befestigungsbolzen und den Ringfe‐
derstift zur Seite. Diese Teile werden benötigt, um den Rear
Link des Rahmens am hinteren Riggingstrang des Lautspre‐
chers zu befestigen.
4b. Unteren Rahmen vorbereiten
Der Rear Link des Rahmens muss in der Position TOP montiert sein.
Überprüfen Sie die Position des Rear Links und ändern Sie diese
ggf., wie in Þ Kapitel 2. " Riggingkonzept und -komponenten",
Þ 2.4. " Rear/Splay Links der Rahmen" beschrieben.
Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
4c. Unteren Rahmen zur Abspannung montieren
1. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an.
2. Lösen Sie die oberen Locking Pins für die Front Links des Rah‐
mens auf beiden Seiten.
3. Platzieren Sie den Rahmen so unter den Lautsprecher, dass...
– die Front Links in die vorderen Aufnahmen am Montage‐
rahmen eingeführt sind
– und der Rear Link des Rahmens am hinteren Riggingstrang
des Lautsprechers eingeführt werden kann.
4. Setzen Sie die oberen Locking Pins für die Front Links des Rah‐
mens auf beiden Seiten ein und verriegeln Sie diese.
