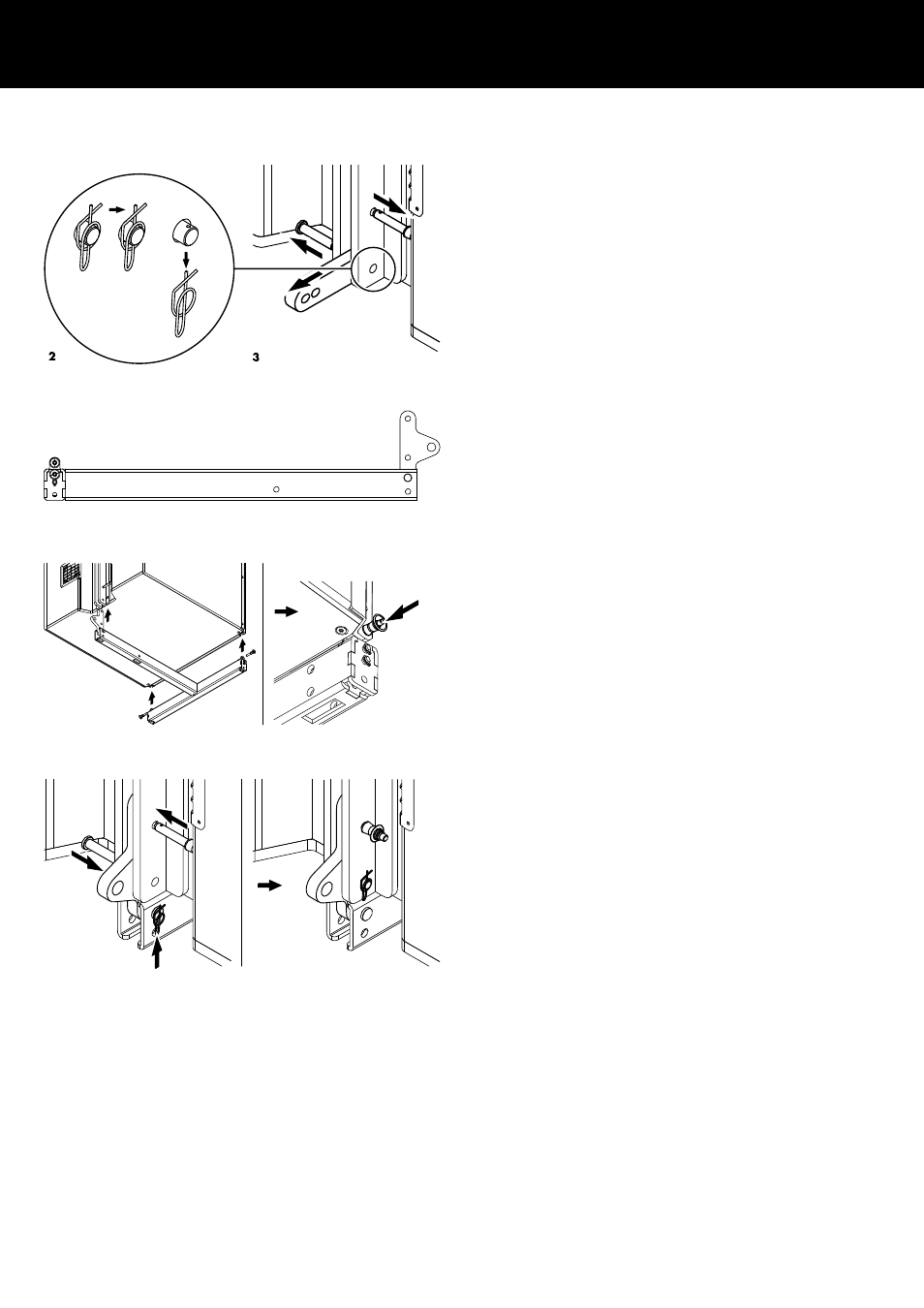

4a. Rear Link entfernen
Um den Rahmen montieren zu können, muss der Rear Link des
untersten SUB-Lautsprechers entfernt werden.
1. Entriegeln Sie den Ringfederstift des Befestigungsbolzens und
ziehen Sie ihn ab.
2. Ziehen Sie den Befestigungsbolzen heraus und entnehmen Sie
den Splay Link.
Hinweis: Legen Sie den Befestigungsbolzen und den Ringfe‐
derstift zur Seite. Diese Teile werden benötigt, um den Rear
Link des Rahmens am hinteren Riggingstrang des Lautspre‐
chers zu befestigen.
4b. Unteren Rahmen vorbereiten
Der Rear Link des Rahmens muss in der Position SUB montiert sein.
Überprüfen Sie die Position des Rear Links und ändern Sie diese
ggf., wie in Þ Kapitel 2. " Riggingkonzept und -komponenten",
Þ 2.4. " Rear/Splay Links der Rahmen" beschrieben.
Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
4c. Unteren Rahmen montieren
1. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an.
2. Lösen Sie die oberen Locking Pins für die Front Links des Rah‐
mens auf beiden Seiten.
3. Platzieren Sie den Rahmen so unter den Lautsprecher, dass...
– die Front Links in die vorderen Aufnahmen am Montage‐
rahmen eingeführt sind
– und der Rear Link des Rahmens am hinteren Riggingstrang
des Lautsprechers eingeführt werden kann.
4. Setzen Sie die Locking Pins für die Front Links des Rahmens auf
beiden Seiten ein und verriegeln Sie diese.
5. Bringen Sie den Rear Link mit der Lochposition des Splay Links
auf der Rückseite des SUB-Lautsprechers in Deckung.
6. Setzen Sie den Locking Pin wieder ein.
7. Setzen Sie den Befestigungsbolzen wieder ein.
8. Sichern Sie den Bolzen mit dem Ringfederstift.
5. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐
prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.
"System- und Sicherheitschecks" auf Seite 31.
