2.1.2. Z5393.001 Yi Montagerahmen unten
Bestimmungsgemäßer Einsatz
Der Z5393.001 Yi Montagerahmen unten dient dazu, ein Array
zu befestigen und/oder abzuspannen in Kombination mit dem
Z5393.000 Yi Montagerahmen oben oder dem Z5390 Y Flug‐
rahmen am oberen Ende des Arrays.
Alternativ kann der Montagerahmen in gemischten Arrays auch als
Adapterrahmen unter die SUB Lautsprecher montiert werden mit
einem Z5390 Y Flugrahmen am oberen Ende des Arrays. Dadurch
können bis zu 6 x Yi-TIP Lautsprecher unter einen SUB-Lautsprecher
befestigt werden.
Hinweis: Eine genaue Beschreibung des Z5390 Y Flug‐
rahmens einschließlich der entsprechenden Montageanleitung
findet sich im Y-Serie Rigginghandbuch, das zusammen mit
dem Y Flugrahmen ausgeliefert wird.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.

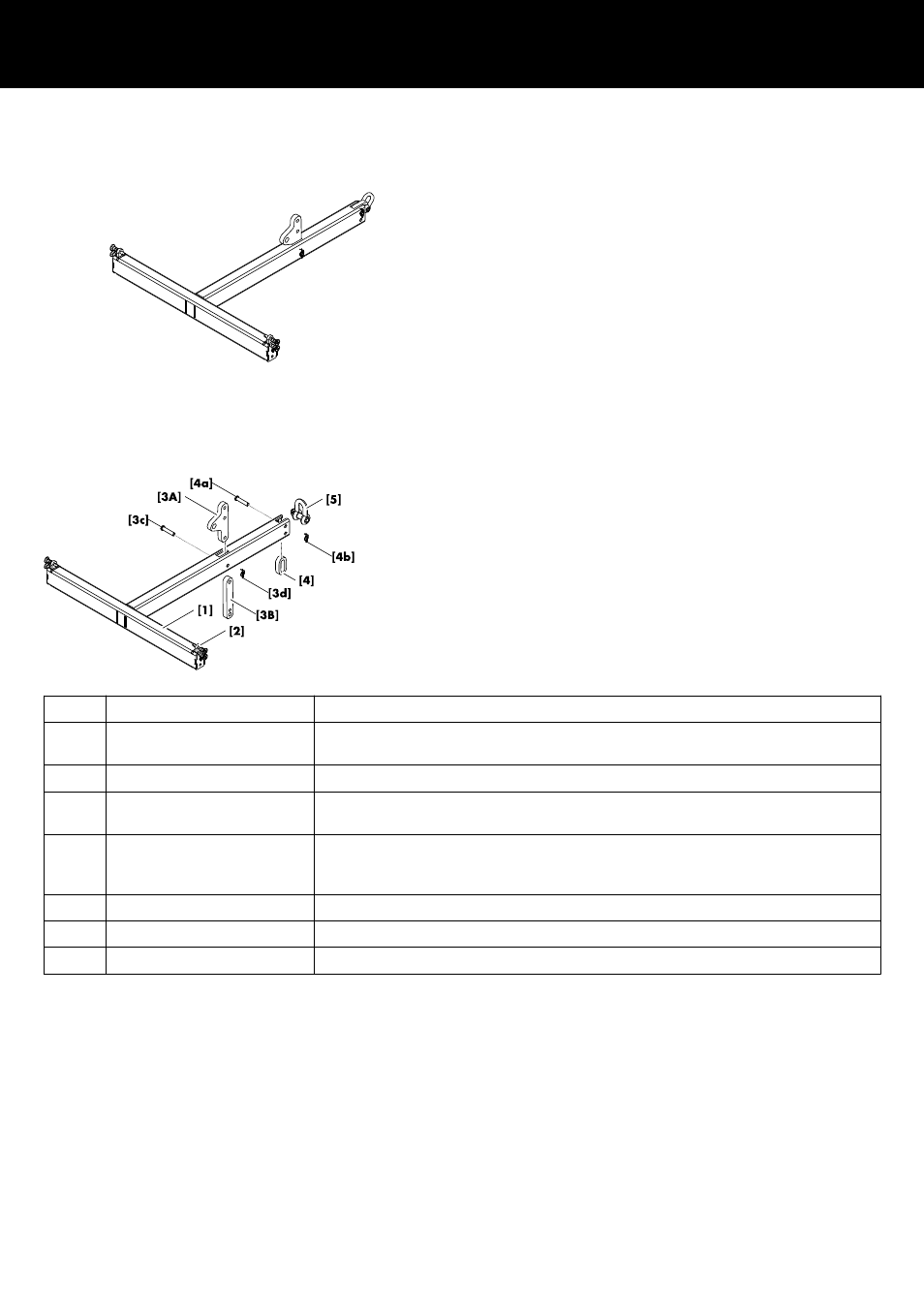

Der Z5393.001 Yi Montagerahmen unten wird mit folgenden Sys‐
temkomponenten bestückt und ausgeliefert:
Hinweis: Im Auslieferungszustand sind der Rear Link [3] und
der O-Ring [4] nicht am Rahmen befestigt. Nähere Einzel‐
heiten zu den Aufbauanleitungen finden sich in Þ Kapitel
2.4. " Rear/Splay Links der Rahmen" Þ Anbringen der
Splay/Rear Links und des O-Rings auf Seite 13.
Pos. Komponente Beschreibung
[1] Z5393.001
Yi Montagerahmen unten
Gewicht (einschl. aller Systemkomponenten): 9.3 kg.
[2] Front Links Der Montagerahmen wird mit zwei Front Links mit jeweils einem Paar Locking Pins ausgeliefert.
[3A] Rear Link In Verbindung mit den Front Links wird der Rahmen zusätzlich über diesen Rear Link unter dem
letzten Lautsprecher eines Arrays befestigt.
[3B] Splay Link (0°) In Verbindung mit den Front Links wird der erste TOP-Lautsprecher in einem gemischten Array
über diesen zusätzlichen Splay Link bei 0° unter die SUB-Lautsprecher, die sich oben im Array
befinden, befestigt.
[3c/d] Befestigungsbolzen [3c] und Ringfederstift [3d].
[4] O-Ring inkl. Befestigungbolzen [4a] und Ringfederstift [4b].
[5] 2t Schäkel Zusätzlicher 2t Schäkel
