3.1. Vorbereitungen für den Aufbau
Planen und überprüfen Sie den akustischen und mechanischen
Aufbau zunächst mit ArrayCalc.
Anhand des Rigging Plots können die Rigger die exakte Position
der Hängepunkte, Sicherungspunkte und Kettenzüge für die Konfi‐
guration setzen.
Treffen Sie vor Ort zunächst folgende Vorkehrungen:
– Sorgen Sie für genügend freien Arbeitsbereich, um das Array
aufzubauen und hochzuziehen.
– Überprüfen Sie, dass sich die Motoren an den vorgesehenen
Positionen befinden.
– Überprüfen Sie, dass die Ketten nicht in sich verdreht sind.
Prüfungen vor dem Aufbau
Überprüfen Sie vor jedem Einsatz alle Systemkomponenten. Dies
beinhaltet auch die integrierten Riggingkomponenten und Aufnah‐
mevorrichtungen an den Lautsprechern.
Wenn auch nur geringste Zweifel an der Sicherheit und Funktion
des Systems oder eines einzelnen Teils bestehen, darf es nicht ein‐
gesetzt werden. Beschädigte Komponenten dürfen nicht weiter ver‐
wendet werden und müssen aussortiert bzw. ausgetauscht werden.
Beachten Sie hierzu die Anweisungen in Þ Kapitel 6. "Pflege und
Wartung / Entsorgung" auf Seite 34.
3.2. Yi8/Yi12 Array
Anmerkungen und Begrenzungen
In Verbindung mit dem Z5393.000 Yi Montagerahmen oben
dürfen maximal 6 x Yi-TOP Lautsprecher geflogen werden.
Sollen mehr als 6 x Yi-TOP Lautsprecher geflogen werden, muss
der Z5390 Y Flugrahmen eingesetzt werden.
In diesem Fall beachten Sie die Anweisungen im Y-Serie Rigging‐
handbuch, das zusammen mit dem Y Flugrahmen ausgeliefert wird.
Im Handbuch finden sich weitere Einzelheiten im Kapitel "Geflo‐
gene Arrays", Abschnitt "Y8/Y12 Array".
Vorbereitungen
Für diesen Aufbau muss der Rear Link des Montagerahmens in der
Position TOP montiert sein. Überprüfen Sie die Position des Rear
Links und ändern Sie diese ggf., wie in Þ Kapitel 2. " Riggingkon‐
zept und -komponenten", Þ 2.4. " Rear/Splay Links der Rahmen"
beschrieben.

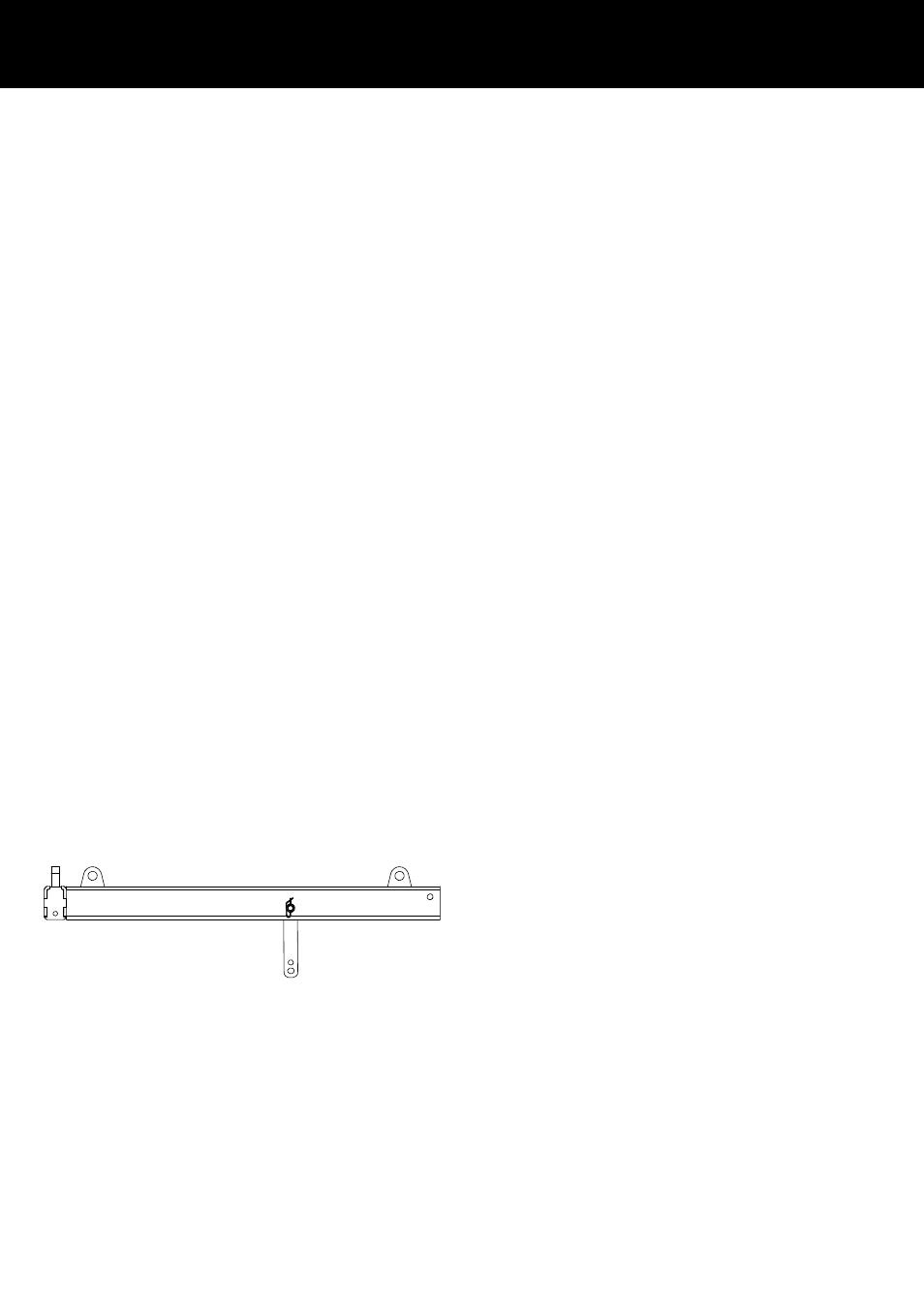

Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
1. Ersten Lautsprecher vorbereiten
Bereiten sie die Front und Splay Links am ersten Lautsprecher vor,
wie in Þ Kapitel 2. " Riggingkonzept und -komponenten"
Þ " Riggingmechanismus der Lautsprecher" auf Seite 15
beschrieben.
