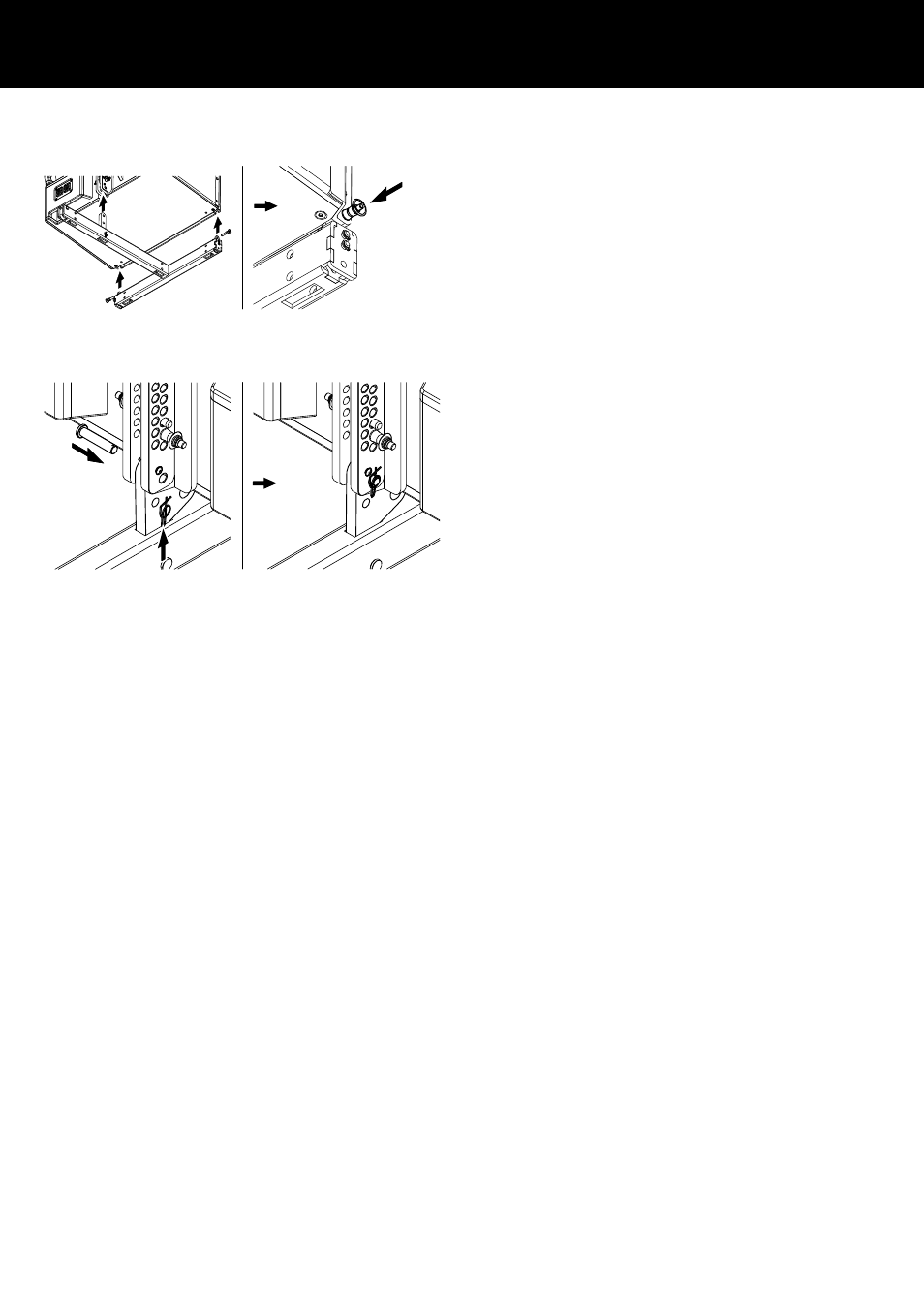

7c. Unteren Rahmen montieren
1. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an.
2. Lösen Sie die oberen Locking Pins für die Front Links des Rah‐

mens auf beiden Seiten.

3. Platzieren Sie den Rahmen so unter den Lautsprecher, dass...

– die Front Links in die vorderen Aufnahmen am Montage‐

rahmen eingeführt sind

– und der Rear Link des Rahmens am hinteren Riggingstrang

des Lautsprechers eingeführt werden kann.

4. Setzen Sie die oberen Locking Pins für die Front Links des Rah‐

mens auf beiden Seiten ein und verriegeln Sie diese.

5. Bringen Sie den Rear Link mit der Lochposition des Splay Links

auf der Rückseite des TOP-Lautsprechers in Deckung.

6. Setzen Sie den Befestigungsbolzen wieder ein.
7. Sichern Sie den Bolzen mit dem Ringfederstift.

8. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐

prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.

"System- und Sicherheitschecks" auf Seite 31.
