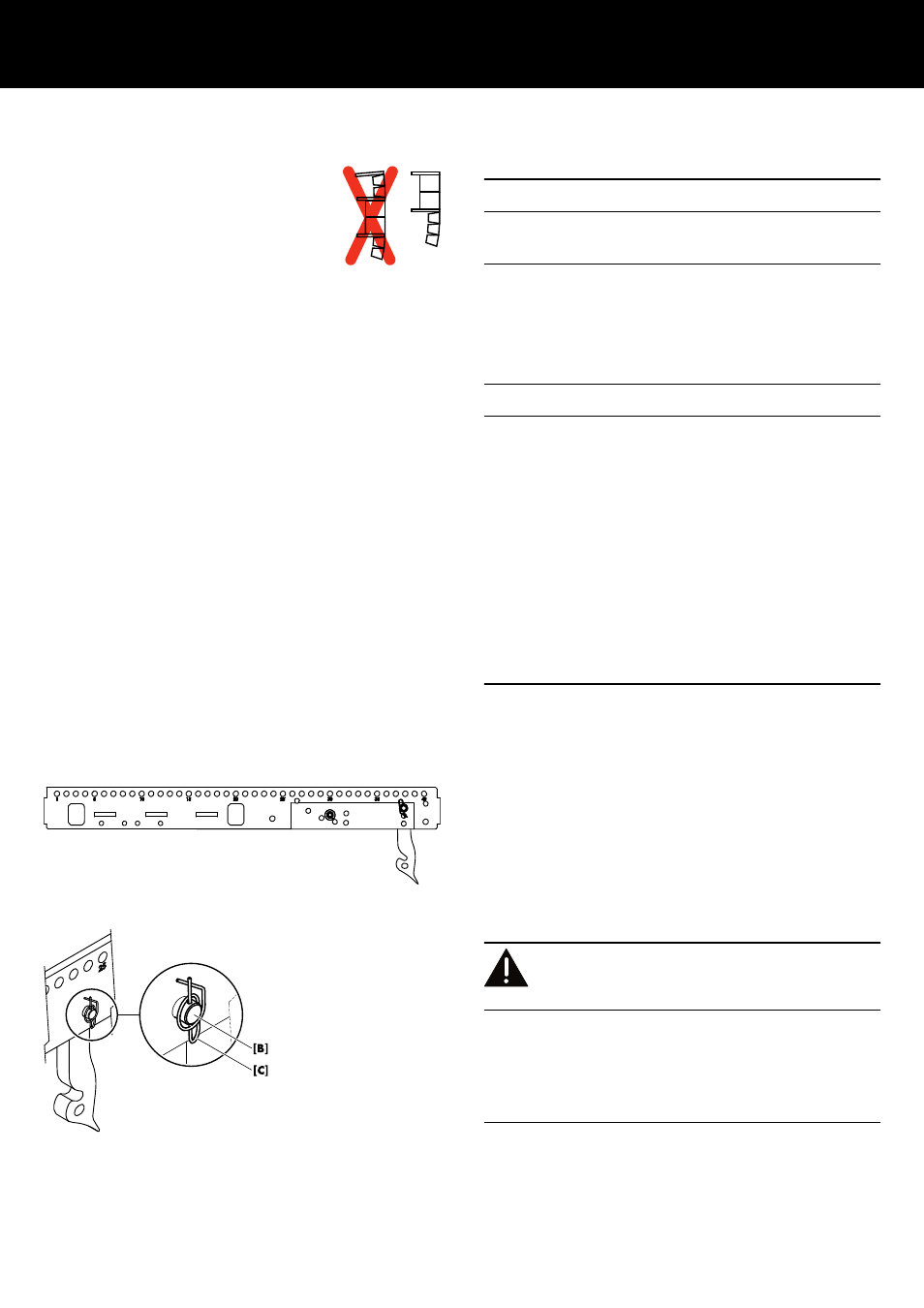

3.4. Gemischte Arrays
ACHTUNG!
Werden SUB Lautsprecher in das Array integriert, dürfen diese
ausschließlich oben in der Array-Spalte angeordnet werden.
Anmerkungen und Begrenzungen
Für einen gemischten Aufbau werden zwei Rahmen benötigt. Der
erste Flugrahmen dient zur Aufhängung des Arrays und der zweite
als Adapter, um Yi8/Yi12 Lautsprecher unter die Yi-SUB Lautspre‐
cher zu hängen.
ACHTUNG!
In gemischten Arrays muss der Z5390 Y Flugrahmen stets als Hän‐
gevorrichtung eingesetzt werden.
Für den zweiten Rahmen gibt es zwei Möglichkeiten, je nach
Anzahl der zu montierenden TOP-Lautsprecher:
–
Mit dem Z5393.001 Yi Montagerahmen unten zusätzlich zum
Y Flugrahmen können bis zu 6 x Yi-TOP Lautsprecher unter die
SUB-Lautsprecher montiert werden.
– Werden im Array mehr als 6 x Yi-TOP Lautsprecher eingesetzt,
muss anstelle eines Yi Montagerahmen unten ein zusätzlicher
Z5390 Y Flugrahmen benutzt werden.
In diesem Fall beachten Sie die Anweisungen im Y-Serie Rig‐
ginghandbuch, das zusammen mit dem Y Flugrahmen ausge‐
liefert wird. Im Handbuch finden sich weitere Einzelheiten im
Kapitel "Geflogene Arrays", Abschnitt "Gemischte Arrays".
Für diesen Aufbau muss zunächst der Z5390 Y Flugrahmen am
oberen Ende des Arrays angebracht werden. Der Ablauf ist wie
folgt:
1. Flugrahmen vorbereiten
Für einen gemischten Aufbau muss der Splay Link des Flugrahmens
in «POSITION /Yi-SUB» montiert sein. Überprüfen Sie die Position
und ändern Sie diese ggf. Dazu gehen Sie wie folgt vor:
Änderung der Position des Splay Links
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Der Befestigungsbolzen [B] für den Splay Link des Flugrahmens ist
ein zentrales, tragendes Teil des Flugsystems.
Achten Sie deshalb besonders darauf, dass der Bolzen ordnungs‐
gemäß montiert und mit einem verriegelten Ringfederstift [C] gesi‐
chert ist.
Die Position des Splay Links kann wie folgt geändert werden:
d&b Yi Rigginghandbuch 1.1 de 25
