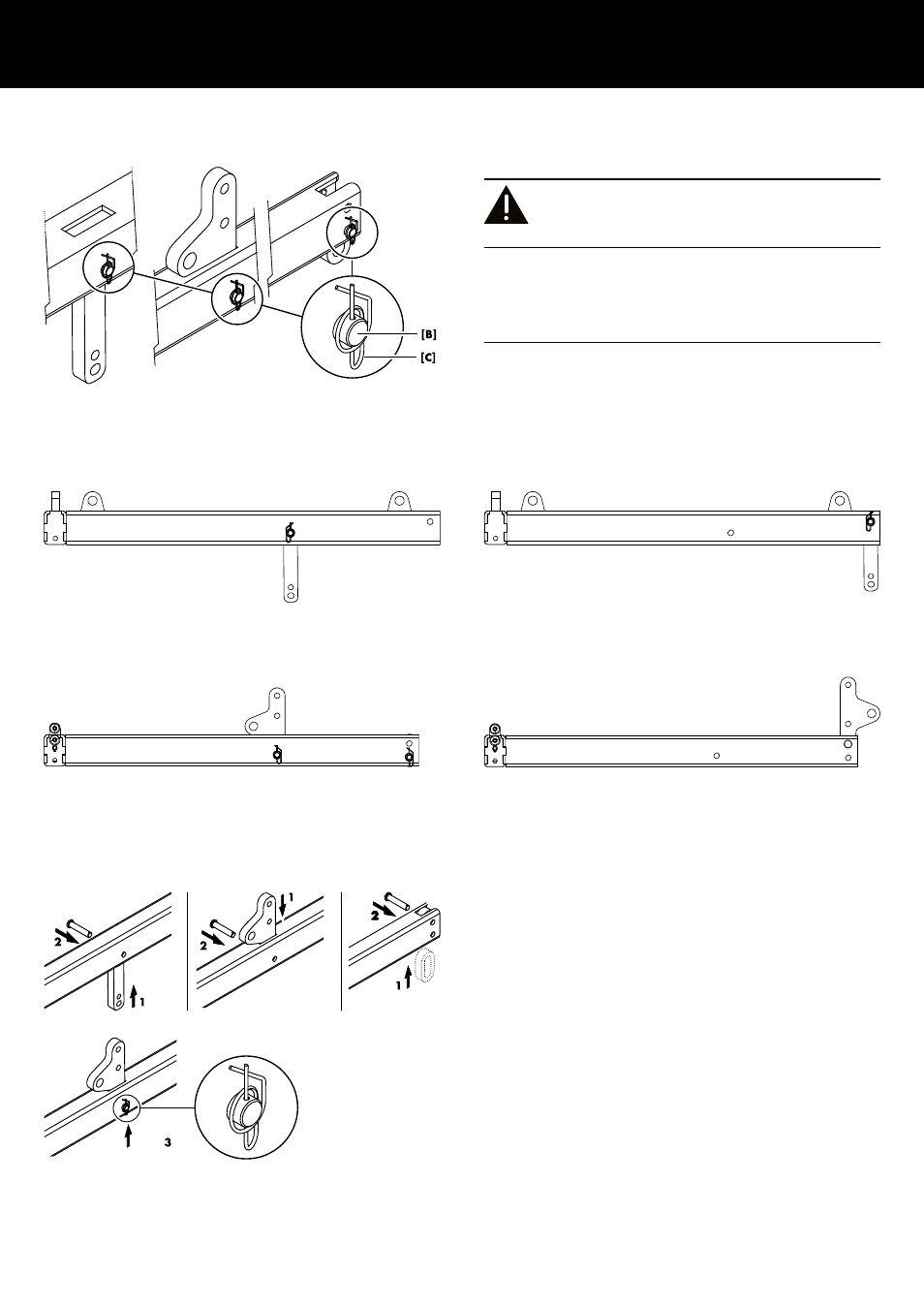

2.4. Rear/Splay Links der Rahmen
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Der Befestigungsbolzen [B] ist ein sicherheitsrelevantes Bauteil.
Achten Sie deshalb besonders darauf, dass der Bolzen ordnungs‐
gemäß montiert und mit einem verriegelten Ringfederstift [C] gesi‐
chert ist.
Position Splay/Rear Link
Die Position des Rear Links am Montagerahmen hängt vom Laut‐
sprechertyp ab (Yi8/Yi12 oder Yi-SUB), der am entsprechenden
Rahmen montiert werden soll.
Beim unteren Rahmen muss die Einbaurichtung beachtet werden,
wie unten in Abb. 6 und Abb. 7 dargestellt
Abb. 4: Splay Link am Z5393.000 Yi Montagerahmen oben
Position TOP Abb. 5: Splay Link am Z5393.000 Yi Montagerahmen oben
Position SUB
Abb. 6: Rear Link am Z5393.001 Yi Montagerahmen unten
Position TOP Abb. 7: Rear Link am Z5393.001 Yi Montagerahmen unten
Position SUB
Anbringen der Splay/Rear Links und des O-Rings
Die Rear Links sowie der O-Ring werden wie folgt montiert:
1. Setzen Sie das entsprechende Teil an die vorgesehene Posi‐
tion.
Hinweis: Beim unteren Rahmen muss die Einbaurichtung
beachtet werden, wie im vorhergehenden Abschnitt Þ "Posi‐
tion Splay/Rear Link" auf Seite 13, Abb. 6 und Abb. 7 darge‐
stellt.
2. Setzen Sie den Befestigungsbolzen ein.
3. Sichern Sie den Bolzen mit dem Ringfederstift.
