3. Zweiten/weitere Lautsprecher montieren

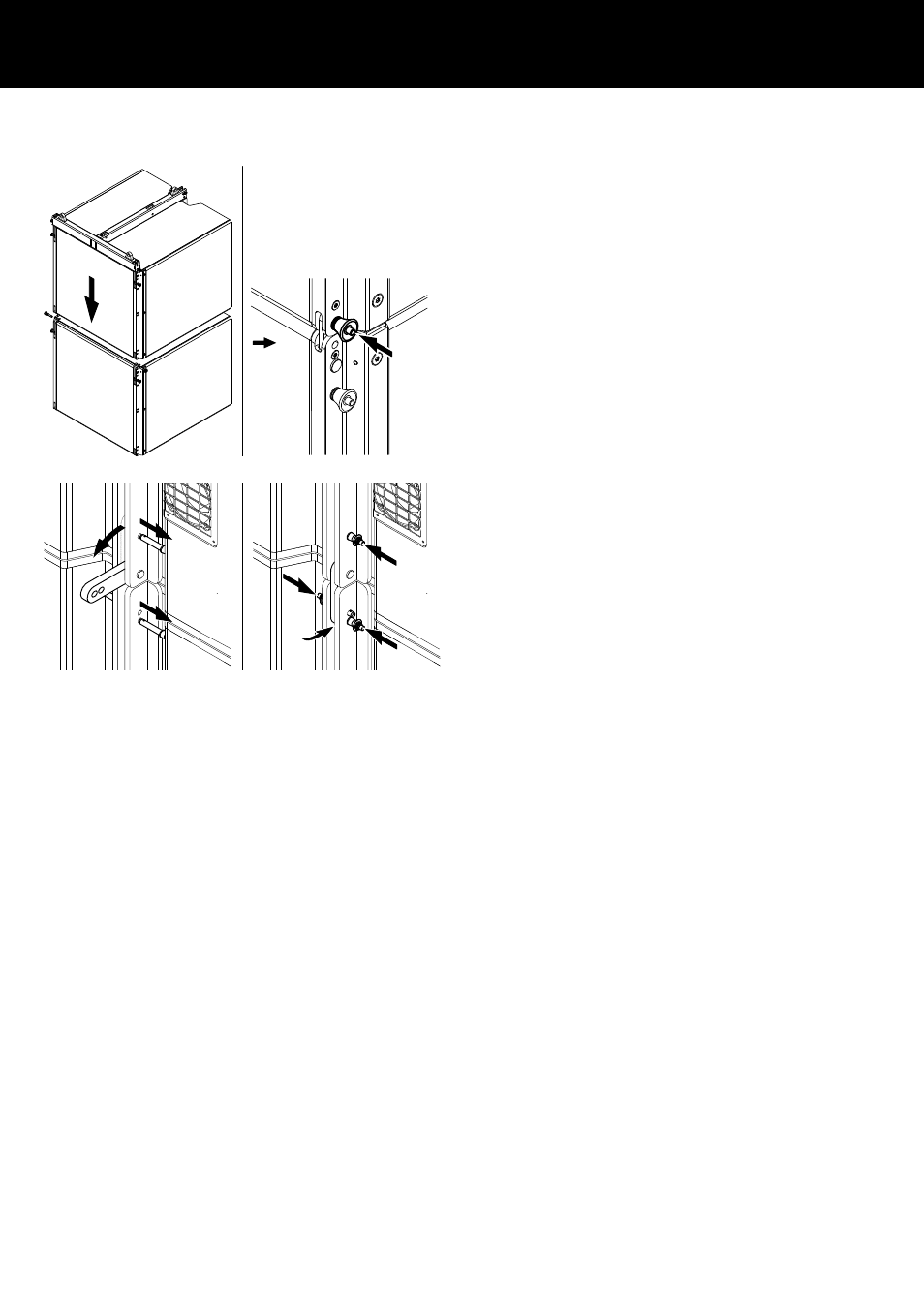

1. Bereiten sie die Front Links am nächsten Lautsprecher vor, wie
in Þ Kapitel 2. " Riggingkonzept und -komponenten",
Þ " Riggingmechanismus der Lautsprecher" auf Seite 15
beschrieben.
2. Heben Sie die den den bereits montierten Aufbau auf Arbeits‐
höhe an.
3. Platzieren Sie den nächsten Lautsprecher unter den Aufbau.
4. Senken Sie den Aufbau auf den Lautsprecher ab, sodass die
Front Links des untersten Lautsprechers in die Aufnahmen des
oberen Lautsprechers eingeführt sind.
5. Setzen Sie die zweiten Locking Pins für die Front Links des
Lautsprechers auf beiden Seiten ein und verriegeln Sie diese.
6. Lösen Sie die Locking Pins am hinteren Riggingstrang beider
Lautsprecher.
7. Klappen Sie den Rear Link des oberen Lautsprechers heraus.
8. Setzen Sie den Locking Pin am oberen Lautsprecher wieder
ein.
9. Klappen Sie den Rear Link in den Riggingstrang des untersten
Lautsprechers ein.
10. Setzen Sie die Locking Pins am untersten Lautsprecher wieder
ein.
4. Unteren Rahmen zur Abspannung montieren
Der Z5393.001 Yi Montagerahmen unten wird eingesetzt, wenn
für das Array in dieser Anwendung ein Gesamtneigungswinkel
erforderlich ist, der nicht von ArrayCalc erfasst wird oder nicht
durch die beabsichtigte Aufhängung erzielt werden kann.
Am unteren Rahmen können zusätzliche Stahlseile oder Kettenzüge
befestigt werden.
Hinweis: Beachten Sie für diese Anwendung auch die
Sicherheits- und Montageanleitungen in Þ Kapitel 5. " Hoch‐
fahren und Ausrichten des Arrays" Þ 5.2. " Vertikale Ausrich‐
tung des Arrays anpassen" auf Seite 32.
Um den unteren Rahmen zu montieren, gehen Sie wie folgt vor:
