2.5. Riggingmechanismus der Lautsprecher
Die mechanische Verbindung der Yi Lautsprecher mit dem Mon‐
tage-/Flugrahmen und untereinander erfolgt vorn über die Front
Links an beiden Gehäusekanten und über einen zentralen Splay/
Rear Link auf der Rückseite der Gehäuse.
Alle Riggingkomponenten sind integraler Bestandteil des Lautspre‐
chers und lassen sich bei Bedarf ausfahren.
Der Front- und Splay/Rear-Link-Mechanismus funktioniert bei den
Yi8/Yi12 und Yi-SUB Lautsprechern nach dem gleichen Prinzip.
2.5.1. Front-Link-Mechanismus
Yi8/Yi12 Lautsprecher
Þ Lösen Sie den Locking Pin.
Þ Durch den integrierten Federmechanismus wird der Front
Link automatisch heraus geschoben.
Yi-SUB Lautsprecher
Beim Front-Link-Mechanismus für den Yi-SUB stehen 4 verschiedene
Einstellungen zur Verfügung:
a. SUB zu Rahmen (Þ )
b. SUB zu SUB mit 0° Öffnungswinkel zwischen den Lautspre‐
chern (Þ ).
c. SUB zu SUB mit 2.5° Öffnungswinkel (offen Þ ) zwischen
den Lautsprechern.
d. SUB zu SUB mit 2.5° Öffnungswinkel (gesperrt Þ ) zwischen
den Lautsprechern.
Diese Einstellung wird verwendet, um ein Zusammenfalten der
Lautsprecher zu verhindern.

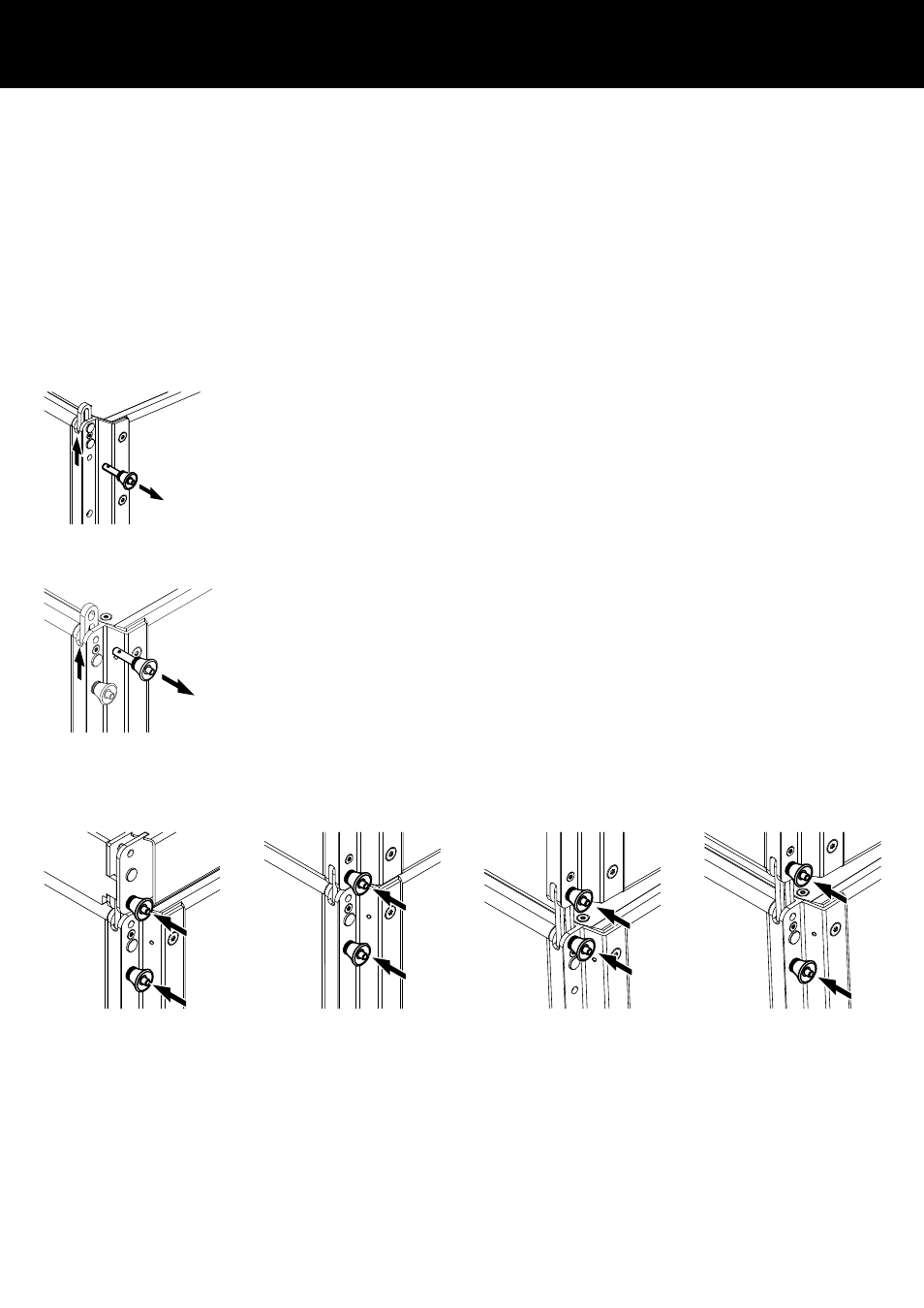

Abb. 10: SUB zu Rahmen Abb. 11: SUB zu SUB, 0° Öff‐
nungswinkel Abb. 12: SUB zu SUB, 2.5°
Öffnungswinkel, offen Abb. 13: SUB zu SUB, 2.5°
Öffnungswinkel, gesperrt
Abb. 8: Front-Link-Mechanismus der Yi8/Yi12 Lautsprecher
Abb. 9: Front-Link-Mechanismus der Yi-SUB Lautsprecher
