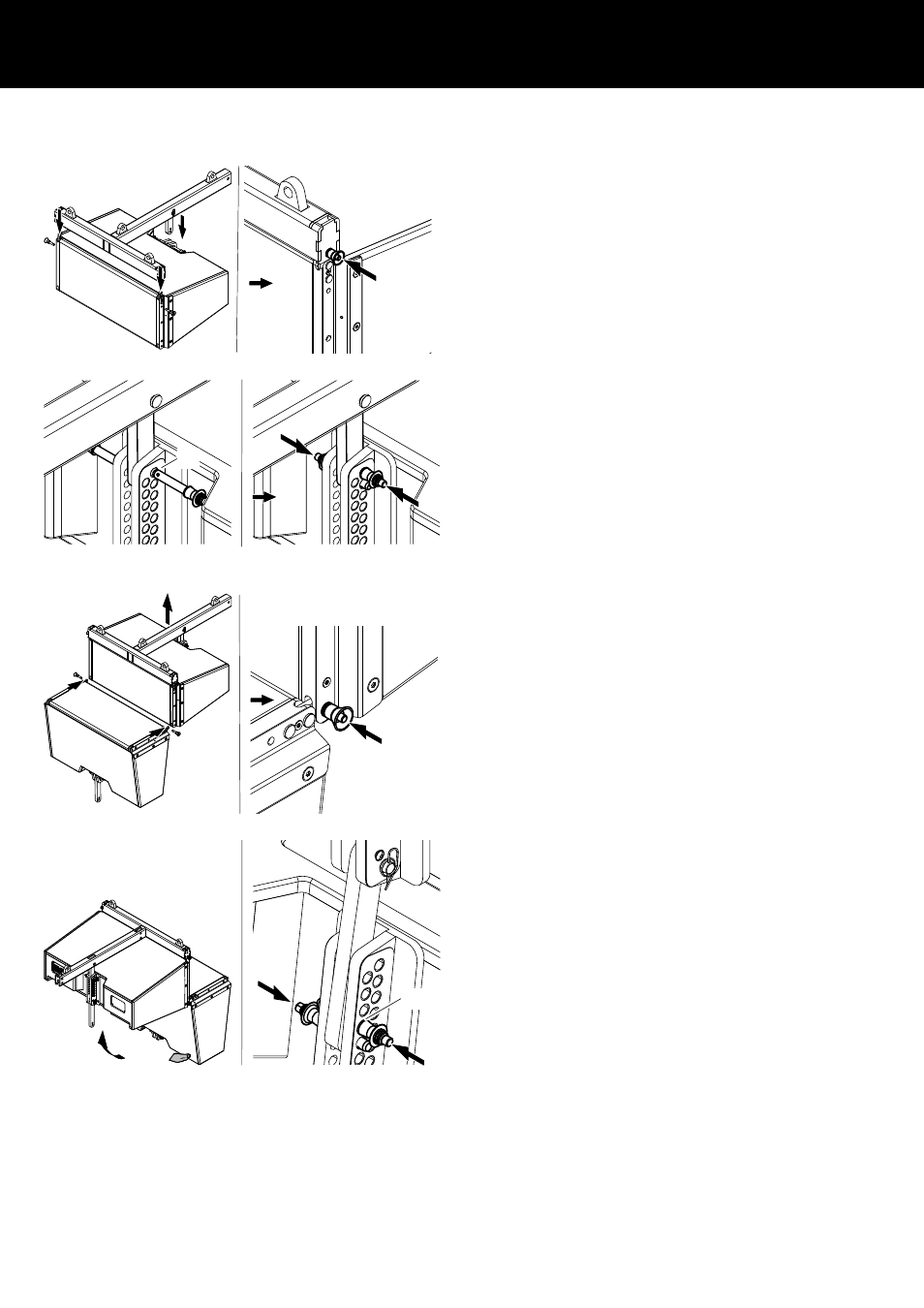

2. Montagerahmen am ersten Lautsprecher montieren
1. Senken Sie den Rahmen auf den Lautsprecher ab, bis...
– die Front Links in die vorderen Aufnahmen am Montage‐
rahmen eingeführt sind
– und der Rear Link des Rahmens am hinteren Riggingstrang
des Lautsprechers eingeführt werden kann.
2. Setzen Sie die Locking Pins für die Front Links des Lautspre‐
chers auf beiden Seiten ein und verriegeln Sie diese.
3. Bringen Sie die innere Bohrung des Rear Links auf der Rück‐
seite mit der Lochposition [0°] des hinteren Riggingstrangs in
Deckung.
4. Stecken Sie den ersten Locking Pin in das Rasterloch [0°] und
verriegeln Sie ihn.
5. Setzen Sie den zweiten Locking Pin (Sicherungspin) ein.
3. Weitere Lautsprecher montieren
1. Bereiten sie die Front und Splay Links am nächsten Lautspre‐
cher vor, wie in Þ Kapitel 2. " Riggingkonzept und -kompo‐
nenten", Þ " Riggingmechanismus der Lautsprecher"
beschrieben.
2. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an.
3. Setzen Sie den vorbereiteten Lautsprecher an, sodass die Front
Links in die entsprechenden Aufnahmen auf der Vorderseite
des oberen Lautsprechers eingeführt sind.
4. Setzen Sie die Locking Pins für die Front Links des Lautspre‐
chers auf beiden Seiten ein und verriegeln Sie diese.
5. Heben Sie den untersten Lautsprecher an, bis der Splay Link
des oberen Lautsprechers vollständig in den Riggingstrang des
untersten Lautsprechers eingepasst ist.
6. Bringen Sie die innere Bohrung des Splay Links mit der ent‐
sprechenden Lochposition für den gewünschten Öffnungs‐
winkel (z.B. [7°]) in Deckung.
7. Sichern Sie den Öffnungswinkel und den Lautsprecher mit dem
ersten Locking Pin.
8. Setzen Sie den zweiten Locking Pin (Sicherungspin) ein.
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
[0°]
[7°]
