6. Yi8/Yi12 Lautsprecher unter die SUB-Lautsprecher
montieren
Die Montage von Yi8/Yi12 Lautsprechern unter die SUBs ent‐
spricht dem Aufbau eines geflogenen Yi8/Yi12 Arrays, wie in
Þ Kapitel 3.2. "Yi8/Yi12 Array" auf Seite 18 beschrieben.

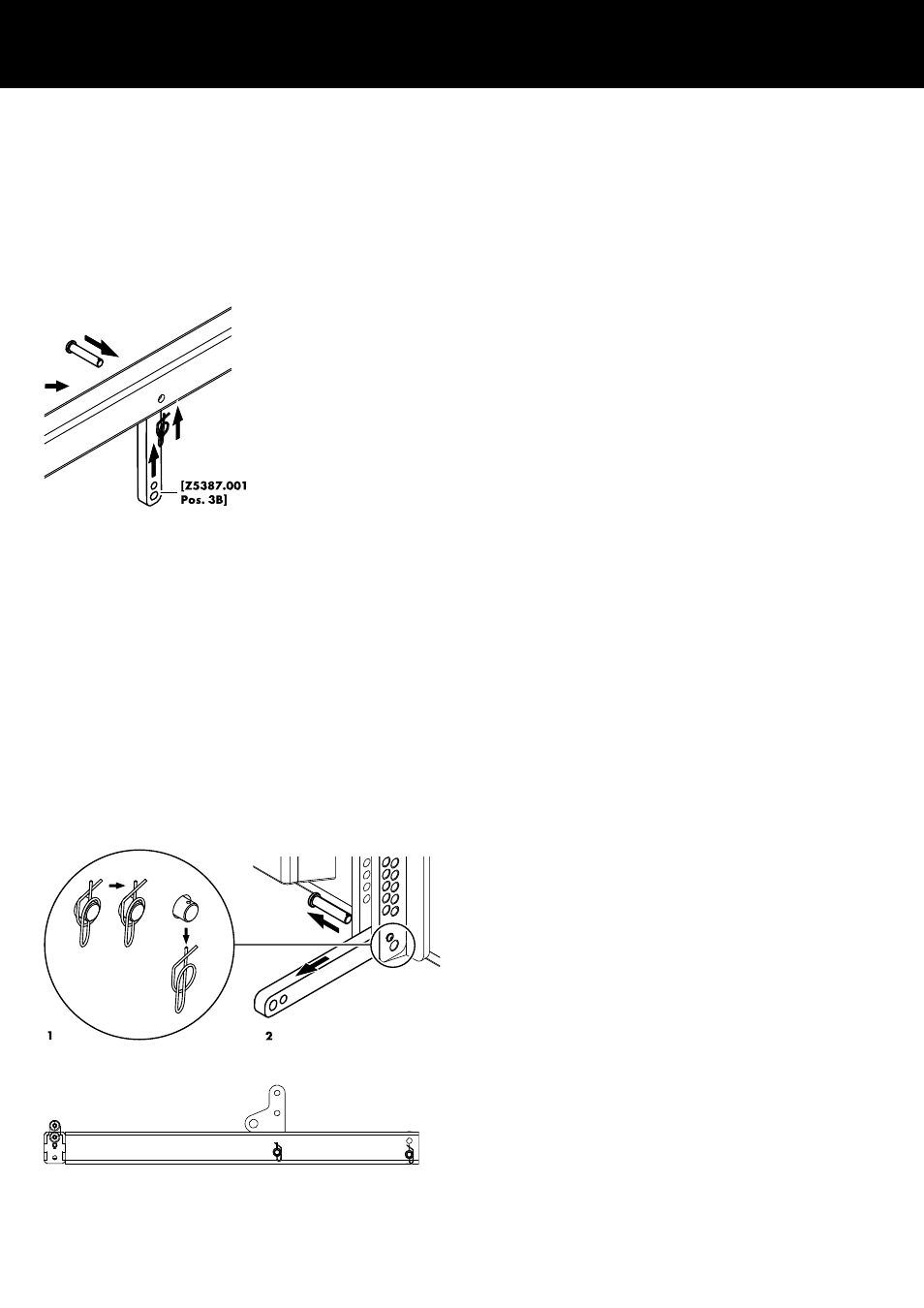

Um jedoch den ersten TOP-Lautsprecher unter den Rahmen zu
montieren, muss der zusätzliche Splay Link des Rahmens
("Z5393.001 - Pos. [3b]") eingesetzt werden.
Þ Bringen Sie den Splay LInk entsprechend am Rahmen an.
Um weitere TOP-Lautsprecher hinzuzufügen, gehen Sie in der glei‐
chen Weise vor, wie in Þ Kapitel 3.2. "Yi8/Yi12 Array"
auf Seite 18 beschrieben.
7. Weiteren unteren Rahmen zur Abspannung mon‐
tieren
Der Z5393.001 Yi Montagerahmen unten wird eingesetzt, wenn
für das Array in dieser Anwendung ein Gesamtneigungswinkel
erforderlich ist, der nicht von ArrayCalc erfasst wird oder nicht
durch die beabsichtigte Aufhängung erzielt werden kann.
Am unteren Rahmen können zusätzliche Stahlseile oder Kettenzüge
befestigt werden.
Hinweis: Beachten Sie für diese Anwendung auch die
Sicherheits- und Montageanleitungen in Þ Kapitel 5. " Hoch‐
fahren und Ausrichten des Arrays" Þ 5.2. " Vertikale Ausrich‐
tung des Arrays anpassen" auf Seite 32.
Um den unteren Rahmen zu montieren, gehen Sie wie folgt vor:
7a. Splay Link entfernen
Um den Rahmen montieren zu können, muss der Splay Link des
untersten TOP-Lautsprechers entfernt werden.
1. Entriegeln Sie den Ringfederstift des Befestigungsbolzens und
ziehen Sie ihn ab.
2. Ziehen Sie den Befestigungsbolzen heraus und entnehmen Sie
den Splay Link.
Hinweis: Legen Sie den Befestigungsbolzen und den Ringfe‐
derstift zur Seite. Diese Teile werden benötigt, um den Rear
Link des Rahmens am hinteren Riggingstrang des Lautspre‐
chers zu befestigen.
7b. Unteren Rahmen vorbereiten
Der Rear Link des Rahmens muss in der Position TOP montiert sein.
Überprüfen Sie die Position des Rear Links und ändern Sie diese
ggf., wie in Þ Kapitel 2. " Riggingkonzept und -komponenten",
Þ 2.4. " Rear/Splay Links der Rahmen" beschrieben.
Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
