Grundlagen
BC2000
10
Der Busklemmen Controller kann nach der Fehlerbeseitigung nur durch
erneutes Einschalten in den normalen Betriebszustand gebracht werden.
Mechanischer Aufbau
Das System der Beckhoff - Busklemme zeichnet sich durch geringes Bau-
volumen und hohe Modularität aus. Für die Projektierung muß ein Bus-
klemmen Controller und eine Anzahl von Busklemmen vorgesehen wer-
den. Die Baumaße der Busklemmen Controller sind unabhängig vom Feld-
bussystem. Durch die Verwendung von Lichtleiter-Kabel mit den Steckern
Z1000 findet keine Überschreitung der lichten Abmaße des Busklemmen
Controllers statt.

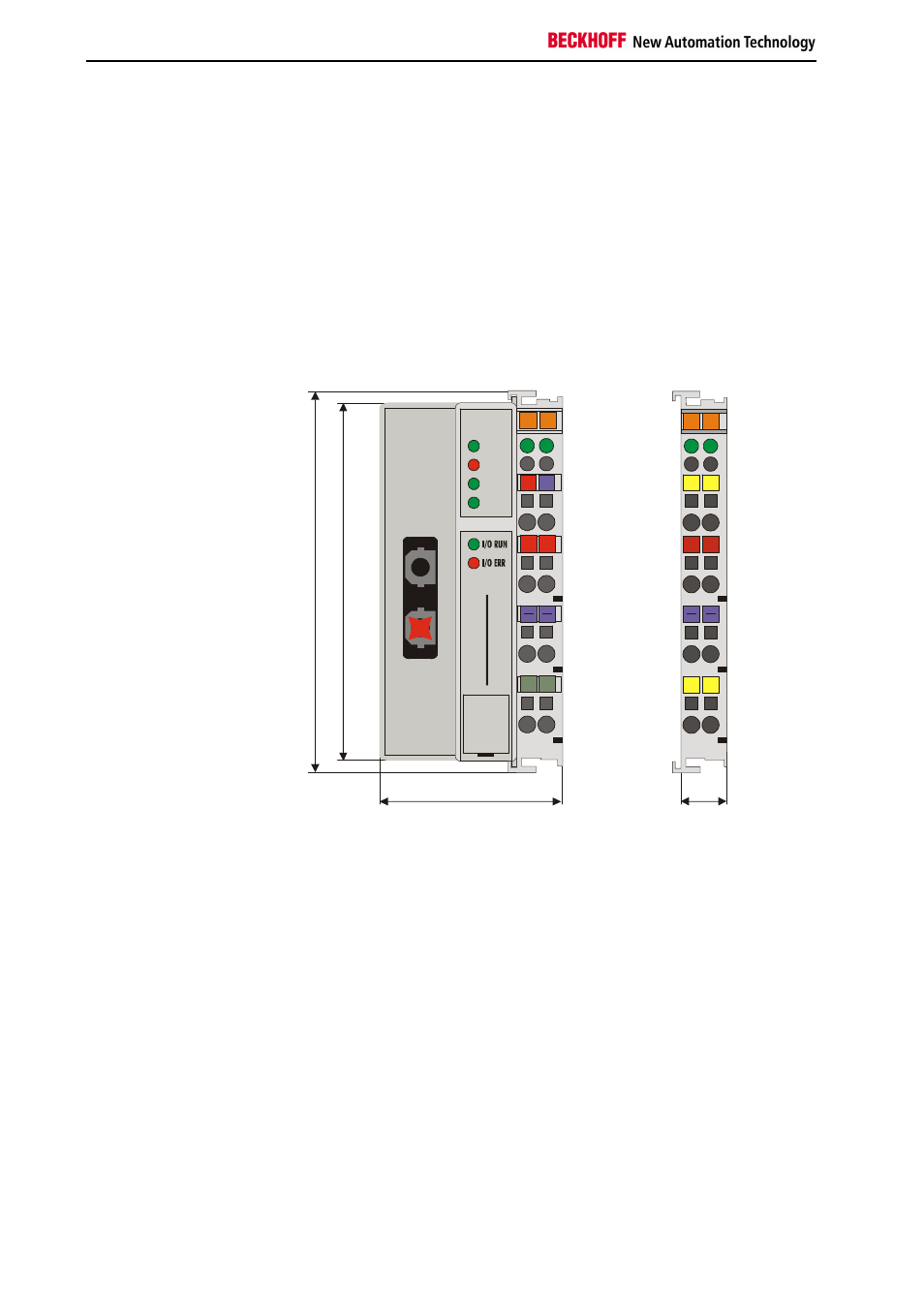

Maße eines Busklemmen
Controllers
10
0
94
49
12
02
01
+ +
PE PE
B
E
C
K
H
O
F
F
24V
0V
00
X0
CYC
ERR
WD
II/O-Lightbus
BC
20
00
E0
.0
+ +
00
.1
PE PE
PLC
Die Gesamtbreite der Anwendung setzt sich aus der Breite des Busklem-
men Controllers mit der Busendklemme KL9010 und der Breite der ver-
wendeten Busklemmen zusammen. Die Busklemmen sind je nach Funkti-
on 12 mm oder 24 mm breit. Die lichte Höhe von 68mm wird durch die
Frontverdrahtung in Abhängigkeit von der Drahtstärke um ca. 5 mm bis 10
mm überbaut.
Montage und Anschluß
Der Busklemmen Controller und alle Busklemmen können durch leichten
Druck auf einer C – Tragschiene mit 35mm aufgerastet werden. Die ein-
zelnen Gehäuse können durch einen Verriegelungsmechanismus nicht
mehr abgezogen werden. Zum Entfernen von der Tragschiene entsichert
die orangefarbene Zuglasche den Rastmechanismus und ermöglicht ein
kraftloses Abziehen der Gehäuse.
An den Busklemmen Controller können auf der rechten Seite bis zu 64
Busklemmen angereiht werden. Beim Zusammenstecken der Komponen-
ten ist darauf zu achten, daß die Gehäuse mit Nut und Feder aneinander
gesetzt zu montieren sind. Durch das Zusammenschieben der Gehäuse
auf der Tragschiene kann keine funktionsfähige Verbindung hergestellt
werden. Bei richtiger Montage ist kein nennenswerter Spalt zwischen den
angereihten Gehäusen zu sehen.
