Grundlagen
BC2000 6
Modularität
Anzeige des Kanalzustands le, serielle oder der Direktanschluß von Sensoren kann realisiert werden.
Die modulare Zusammenstellung der Klemmleiste mit Busklemmen ver-
schiedener Funktionen begrenzt die Zahl der ungenutzten Kanäle auf ma-
ximal einen pro Funktion. Die Anzahl von zwei Kanälen in einer Klemme
trifft das Optimum zwischen der Zahl der ungenutzten Kanäle und den
Kosten pro Kanal. Auch die Möglichkeit der Potentialtrennung durch Ein-
speiseklemmen hilft, die Anzahl der ungenutzten Kanäle gering zu halten.
Die integrierten Leuchtdioden zeigen in Sensor / Aktor - Nähe den Zustand
des entsprechenden Kanals an.
K-Bus
Endklemme
Potential-
Einspeiseklemmen für
Potentialgetrennte Gruppen
Der Klemmen- Bus (K-Bus) ist der Datenweg innerhalb der Klemmleiste.
Über sechs Kontakte an den Seitenwänden der Klemmen wird der K-Bus
vom Busklemmen Controller durch alle Klemmen geführt. Die Endklemme
schließt den K-Bus ab. Der Benutzer muß sich keinerlei Wissen über die
Funktion des K-Bus oder die interne Arbeitsweise von Klemmen und Bus-
klemmen Controller aneignen. Viele lieferbare Software - Tools erlauben
eine komfortable Projektierung, Konfiguration und Bedienung.
Über drei Powerkontakte wird die Betriebsspannung an die nachfolgenden
Klemmen weitergegeben. Durch den Einsatz von Potential- Einspeise-
klemmen, können Sie die Klemmleiste in beliebige potentialgetrennte
Gruppen gliedern. Die Einspeiseklemmen werden bei der Ansteuerung der
Klemmen nicht berücksichtigt, sie dürfen an beliebiger Stelle in die Klemm-
leiste eingereiht werden.
In einer Klemmleiste können bis zu 64 Klemmen eingesetzt werden;
Potential-Einspeiseklemmen und Endklemme mit eingeschlossen.

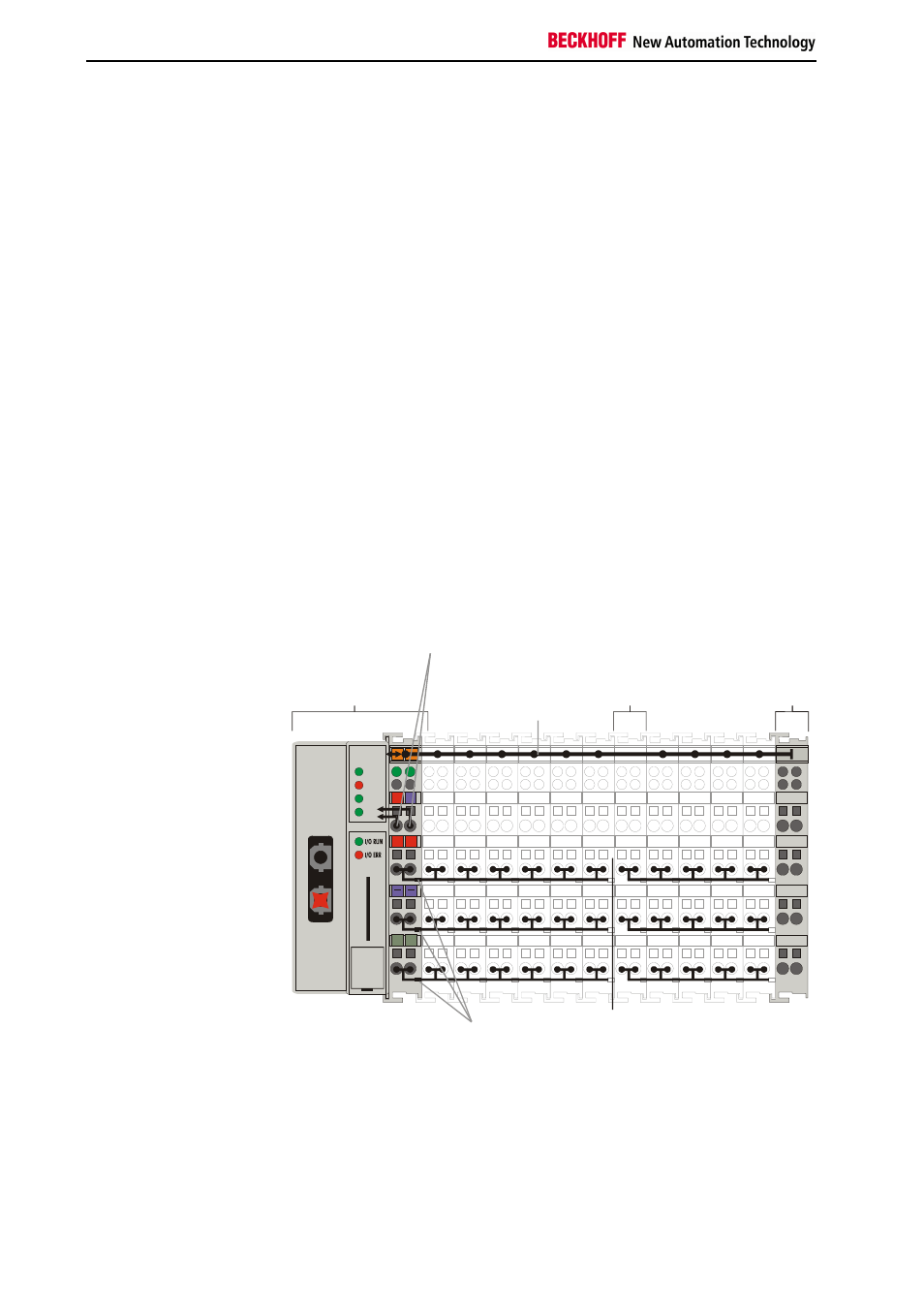

Das Prinzip der Busklemme
02 01
+ +
PE PE
B
E
C
K
H
O
F
F
24V 0V
K-Bus
Endklemme
Potential-
trennung
Potential
Einspeise-
klemme
Power
Kontakte
Versorgungs-
spannung
für den
Buskoppler
CYC
ERR
WD
II/O-Lightbus
Beckhoff-Lightbus
Buskoppler
BC2000
BC
20
00
PLC
Zusätzliche Eigenschaften
der Busklemmen Controller Die Busklemmen Controller (BC) unterscheiden sich von den Buskopplern
(BK), daß neben der Bearbeitung des K-Busses eine PLC-Task im BC2000
arbeitet. Im Gegensatz zu den Buskopplern werden die Signale der Klem-
men von der PLC-Task verarbeitet, während über den Feldbus dann Ein-
und Ausgänge der PLC-Task übertragen werden.
Zusätzlich besteht die Möglichkeit die Klemmen aufzuteilen, so dass einige
der Klemmen von der PLC-Task verarbeitet werden und andere Klemmen
über den Feldbus an einen Master weitergegeben werden.
