Grundlagen
BC2000
14
„Stop“. Nur durch Abschalten der Versorgungsspannung kann der Bus-
klemmen Controller neu gestartet werden.
Feldbusfehler
Die Feldbusstatus - LEDs zeigen die Betriebszustände des Feldbusses an.
Die Funktionen des Beckhoff-Lightbusses werden durch die LED „CYC“,
„ERR“ und „WD“ wiedergegeben.
Die Bedeutung der ersten drei LEDs:
CYC
Die LED leuchtet jeweils für die Länge eines Telegramms.
ERR
wird mit einem fehlerhaften Telegramm eingeschaltet und
drei fehlerfreien Telegrammen wieder ausgeschaltet
WD
Watchdog, leuchtet für 100ms nach dem Adressieren des
Busklemmen Controllers
PLC LED
Leuchtet die PLC LED ist das Programm auf dem BC2000 gestartet. Die
LED Blinkt, solange ein Bootprojekt erzeugt wird.

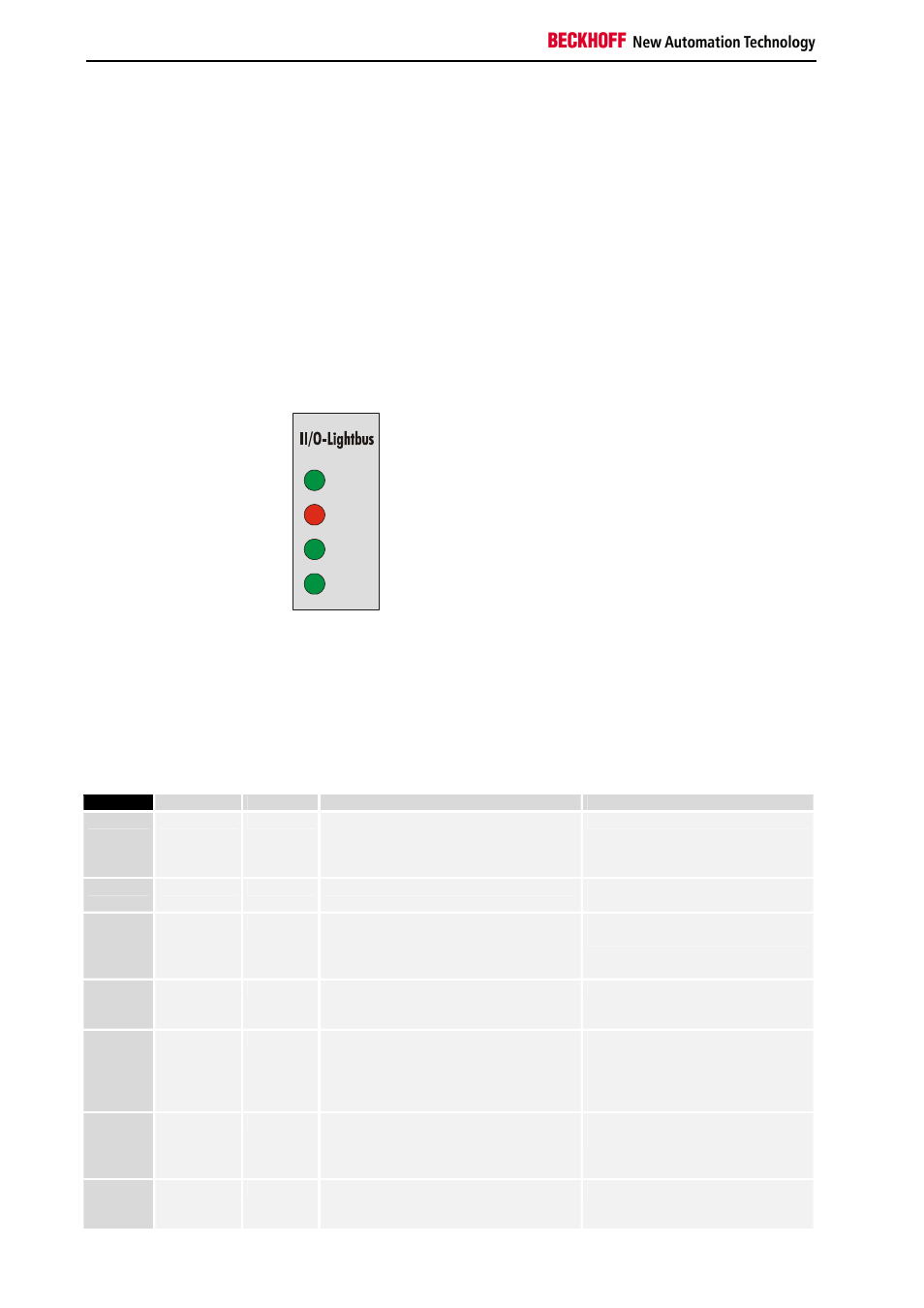

Diagnose - LEDs des
BC2000
CYC
ERR
WD
PLC
Der Busklemmen Controller fragt die Konfiguration der Busklemmen nach
dem Einschalten ab und führt dann Datenaustausch mit den Klemmen
durch. Das heißt, die rote I/O-LED erlischt nach fehlerfreiem Hochlauf, und
die grüne I/O-LED leuchtet. Die grüne I/O-LED leuchtet mit der PLC Zeit
auf dem Busklemmen Controller. Ist kein Programm auf dem BC2000 wird
die voreingestellte Cycle Time für den Triggeraufruf des K-Busses verwen-
det.
CYC
ERR
WD
Bedeutung
Abhilfe
leuchtet aus
leuchtet
Zyklische Telegramme laufen über den
Ring
Eingänge werden gelesen und Ausgän-
ge gesetzt.
Alles ist in Ordnung
leuchtet aus
leuchtet
I/O-RUN blinkt
Die eingestellte PLC Cycle Time
ist zu lang > 100 ms
leuchtet aus
aus
Der Ring ist in Funktion, der Busklem-
men Controller wird aber nicht ange-
sprochen
Steuerungssoftware oder Zuord-
nungsliste überarbeiten
blinkt
aus
aus
Die Steuerung greift nur gelegentlich auf
den Bus zu. Die Ausgänge fallen ab.
Steuerungssoftware überarbeiten
aus
leuchtet
aus
Busfehler (physikalisch) es laufen feh-
lerhafte Telegramme im Ring z.B. LWL
– Leitung beschädigt, vorgehendes
Modul gestört; Stecker nicht richtig ge-
steckt
Überprüfen Sie:
- ob das LWL - Kabel gesteckt ist
- ob das LWL - Kabel unterbrochen
ist
- ob Vorgänger betriebsbereit ist
aus
blinkt
aus
Gelegentlicher CRC - Fehler (grüne I/O-
LED leuchtet)
Eingänge werden gelesen; Ausgänge
nicht aktualisiert;
LWL - Verbindung beschädigt
aus
aus
aus
Keine Betriebsspannung, schwerer
Fehler; keine Funktion
- Spannungsversorgung
