25 BC2000
Anhang

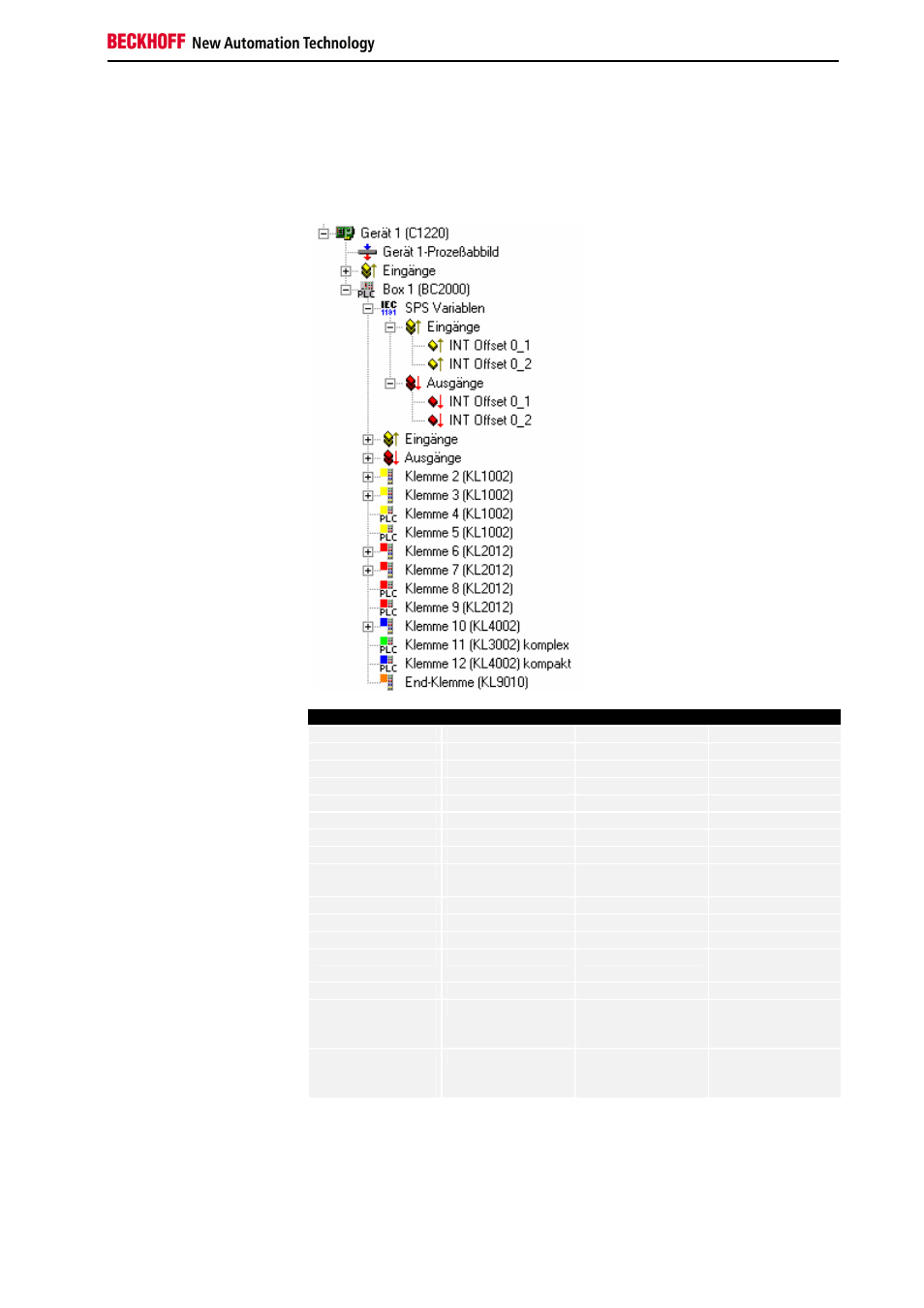

Absolute Adressierung im BC2000
Input Output
KL3002 %IB0 Status KL3002 %QB0 Control
KL3002 %IB1 Leer KL3002 %QB1 Leer
KL3002 %IB2 D0 KL3002 %QB2 D0
KL3002 %IB3 D1 KL3002 %QB3 D1
KL3002 %IB4 Status KL3002 %QB4 Control
KL3002 %IB5 Leer KL3002 %QB5 Leer
KL3002 %IB6 D0 KL3002 %QB6 D0
KL3002 %IB7 D1 KL3002 %QB7 D1
2 x KL1002 %IX8.0..
%IX8.3 KL4002 %QB8 D0
KL4002 %QB9 D1
KL4002 %QB10 D0
KL4002 %QB11 D1
2 x KL2012 %QX12.0..
%QX12.3
... ... ... ...
SPS Variable
INT Offset0_1
Eingänge %IB128..129 SPS Variable
INT Offset0_1
Ausgänge %QB128..129
SPS Variable
INT Offset0_2
Eingänge %IB130..131 SPS Variable
INT Offset0_2
Ausgänge %QB130..131
Die Klemmen 2,3,6,7 und 10 sind dem Lightbus Master direkt zugeordnet
und sind daher für den BC2000 unsichtbar und erscheinen nicht im Ein- und
Ausgangsprozessabbild der SPS.
