Betrieb
18
EK1914
4.1.3 Mechanische Installation
GEFAHR
Akute Verletzungsgefahr!
Setzen Sie das Bus-System in einen sicheren, spannungslosen Zustand, bevor Sie mit
der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
4.1.3.1
Schaltschrank
Die TwinSAFE-Klemmen und -Buskoppler müssen zum Betrieb in einen Schaltschrank oder
Klemmenkasten montiert werden, der mindestens der Schutzart IP54 nach IEC 60529 entspricht.
4.1.3.2

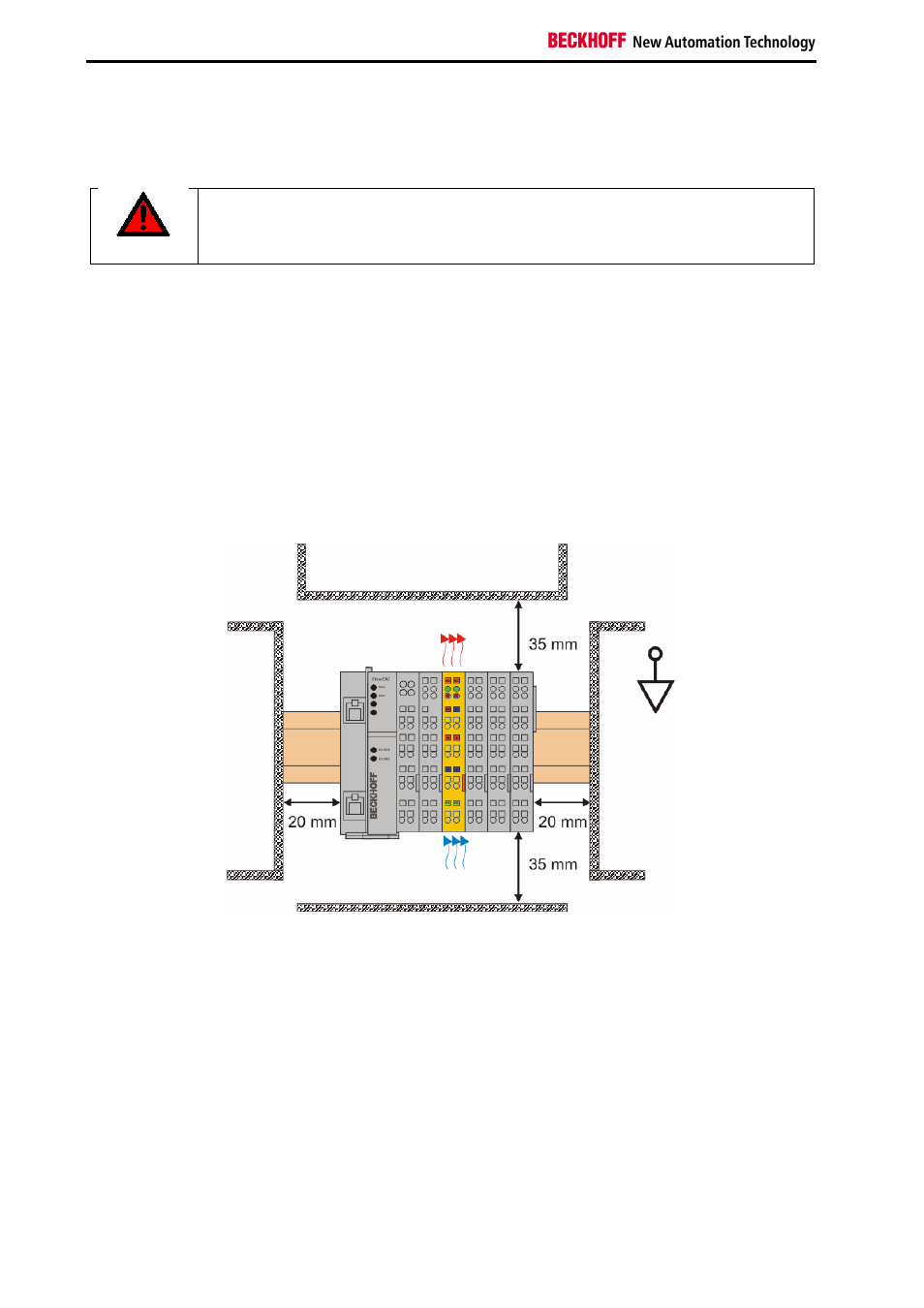

Einbaulage und Mindestabstände
Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der EL/KL-Klemmen weisen nach vorne (siehe Abbildung unten). Die Klemmen werden dabei von unten
nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch Konvektionslüftung ermöglicht.
Die Richtungsangabe „unten“ entspricht der Richtung der positiven Erdbeschleunigung.
Um eine optimale Konvektionskühlung zu gewährleisten dürfen die in der Grafik angegebenen Abstände
zu benachbarten Geräten und Schaltschrankwänden nicht unterschritten werden.
