4.4 Diagnose
4.4.1 Diagnose LEDs

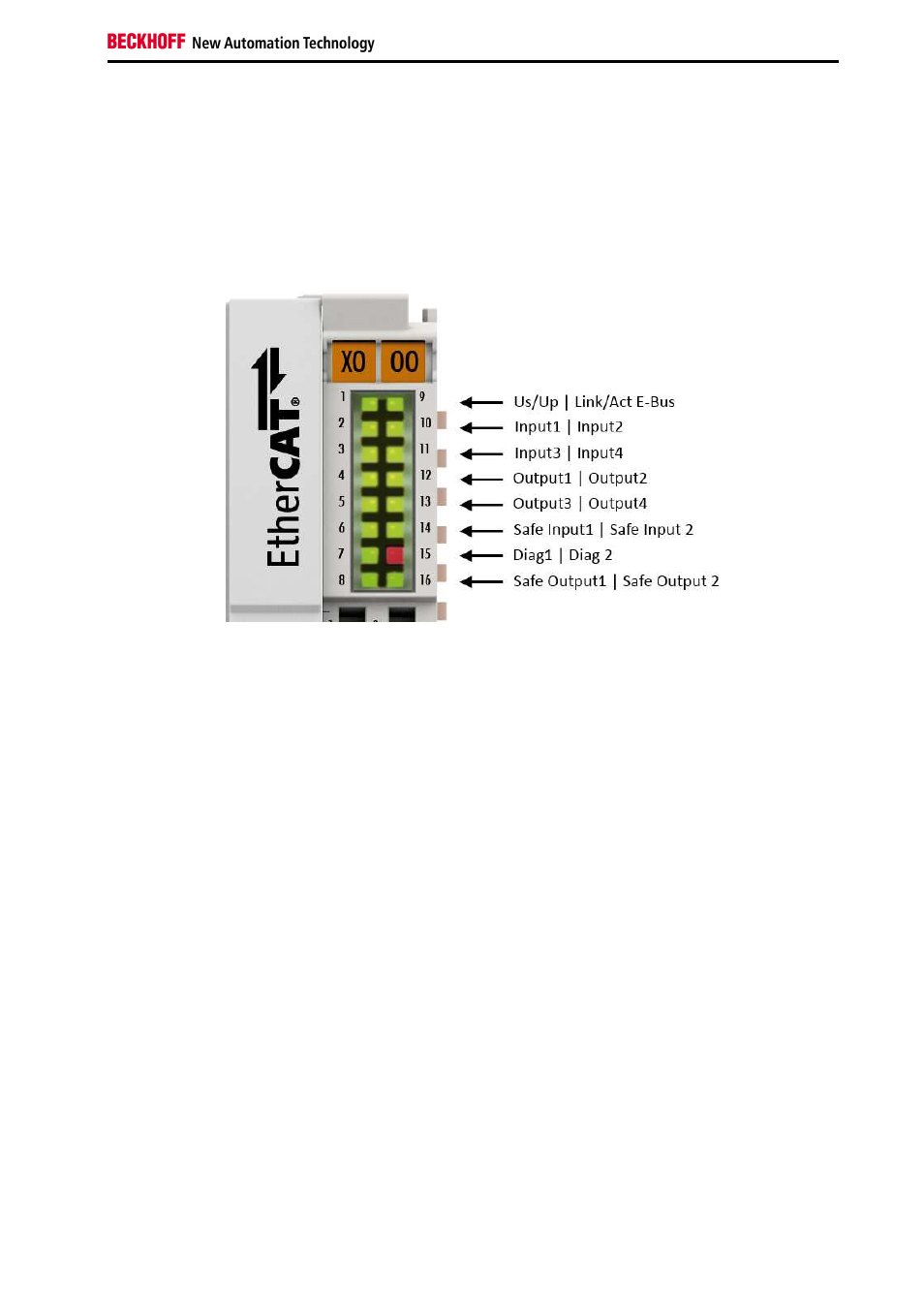

Die LEDs Diag 1 (LED 7) und Diag 2 (LED 15) zeigen Diagnoseinformationen zum EK1914 an.
4.4.1.1 Diag 1 (grün)
Die LED Diag 1 zeigt den Zustand der TwinSAFE-Schnittstelle an. Sobald der FSoE State Reset
verlassen wird und somit die TwinSAFE Kommunikation gestartet ist, wird die LED gesetzt.
4.4.1.2 Diag 2 (rot) statisch
Die LED Diag 2 leuchtet rot, wenn der Buskoppler eine Fremdeinspeisung oder einen Querschluss
detektiert hat. Ist der Fehler behoben erlischt die LED.
Eine genauere Fehlerursache wird in Diagnose-CoE-Objekt 0x800E (siehe Kapitel 4.4.2) gesetzt.
